單片機解碼通用型紅外遙控器之我見

ID:269211 · 發表于 2018-6-14 20:16

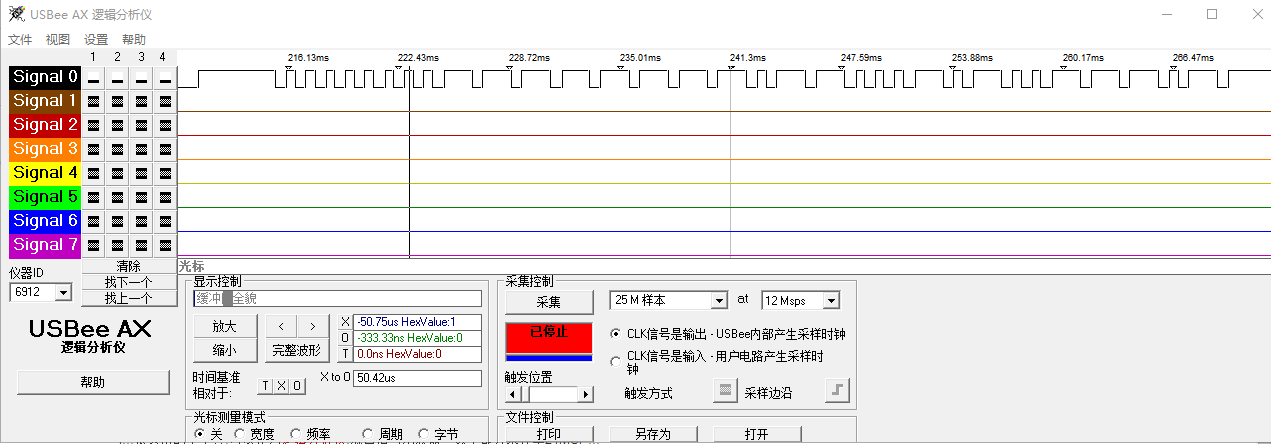

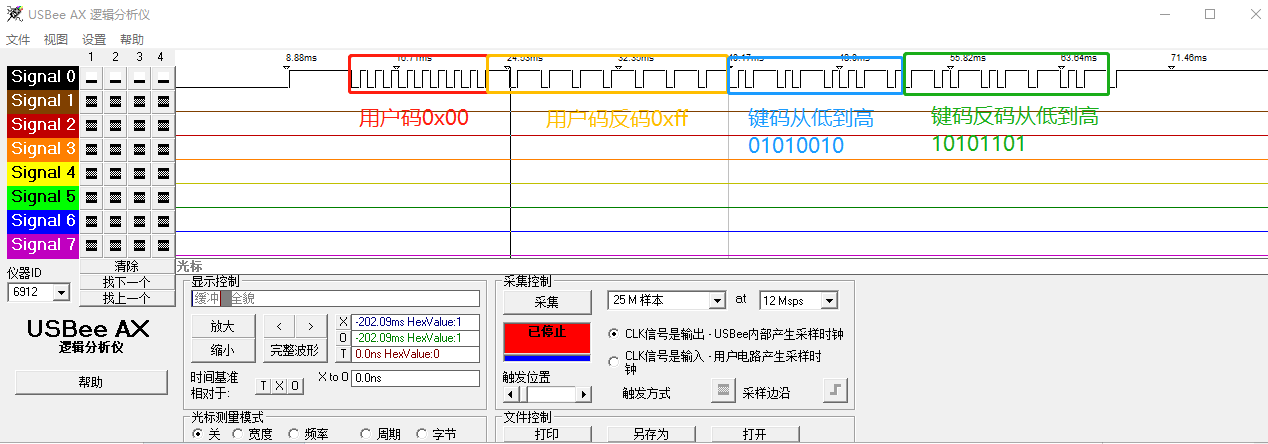

這段時間在研究單片機解碼紅外遙控器，本人也是小白一枚，之前還發貼詢問紅外遙控波形的問題，感謝miho提點�，F(xiàn)把本人的見解寫出來，供大家參加。通用型遙控鍵碼大家可參數鍵碼圖。那這些鍵碼是如何出來的呢？我們用邏輯分析儀看一下波形。4A鍵按下的波形（如圖），有用戶碼、用戶碼反碼、鍵碼、鍵碼反碼。值得注意的是，測出來的波形是從低位向高位測的，所以我們寫的時候，要從高位寫到低位，所以這里4A鍵的鍵碼應該為01001010，轉換成16進制為4A，與參數鍵碼圖是對應的。大家可以參考另一張圖，看能否得到鍵碼為45的鍵。

ID:269211 · 發表于 2018-6-14 20:22

這樣理解不知道是否正確，如有錯誤，請大俠指點

ID:47286 · 發表于 2018-6-15 09:03

紅外遙控我是特頭疼努力好幾次都敗陣后來用這個論壇里一位前輩的方法只紀錄高電平不管具體碼是什么

回帖是很贊你的研究精神就這分析做的就很棒
