89C51單片機IO口模擬串行通信的實現方法

[復制鏈接]
跳轉到指定樓層
樓主
入門單片機

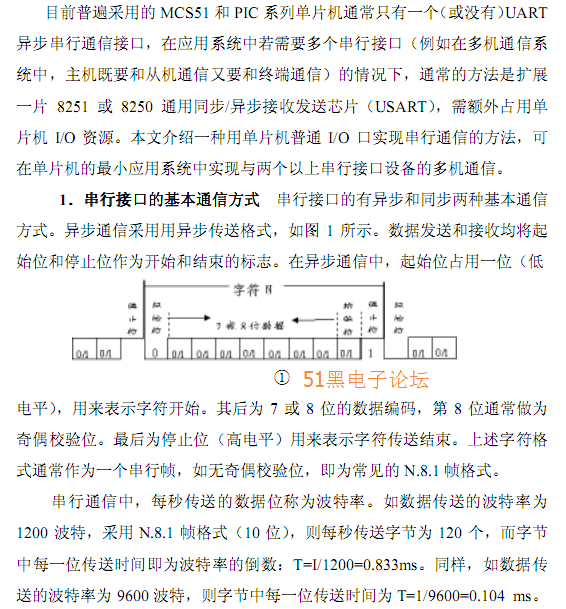

根據數據傳送的波特率即字節中每一位的傳送時間,我們便可用普通 I/O 口來模擬實現串行通信的時序。

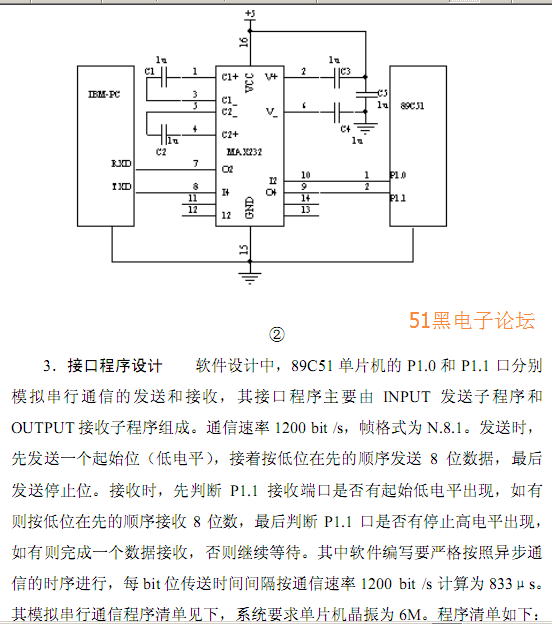

2.硬件電路   89C51 單片機通過普通 I/O 口與 PC 機 RS232 串口實現通信的硬件接口電路如圖 2 所示。由于 PC 系列微機串行口為 RS232C 標準接口,與輸入、輸出均采用 TTL 電平的 89C51 單片機在接口規范上不一致,因此 TTL電平到 RS232 接口電平的轉換采用 MAXIM 公司的 MAX232 標準RS232接口芯片, 該芯片可以用單電壓 (+5V) 實現RS232接口邏輯 “1” (-3V~15V)和邏輯“0” (+3V~15V)的電平轉換。圖中 89C51 的 P1.0  模擬發送端,P1.1 模擬接收端。


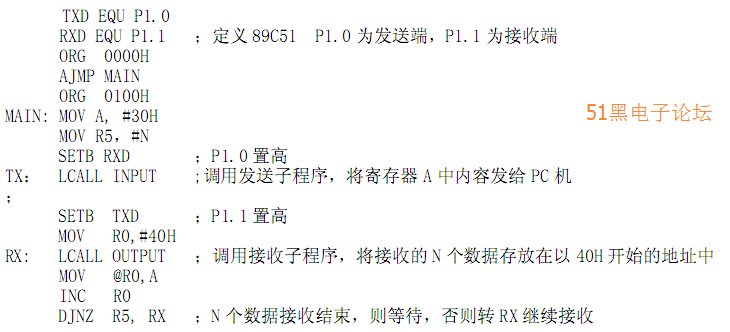

完整的pdf格式文檔51黑下載地址:
89C51 單片機IO 口模擬串行通信的實現方法.pdf (144 KB, 下載次數: 8)
