基于C51單片機的微波爐課程設計報告

目錄

1.1  課題背景

1.2  課題來源

1.3  本文的主要研究工作

2.1  工作原理

2.2  電路設計

2.3  軟件設計

2.4  本章小結

3.1  檔位顯示部分方案

3.2  計時控制部分方案

3.3 鍵盤和顯示部分方案

3.4  音響發生模塊方案

3.5  本章小結

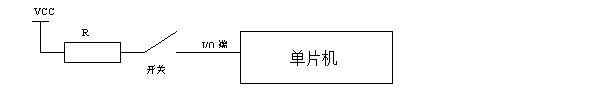

4.1  門電路設計

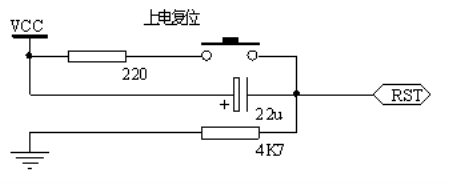

4.2  時鐘電路設計

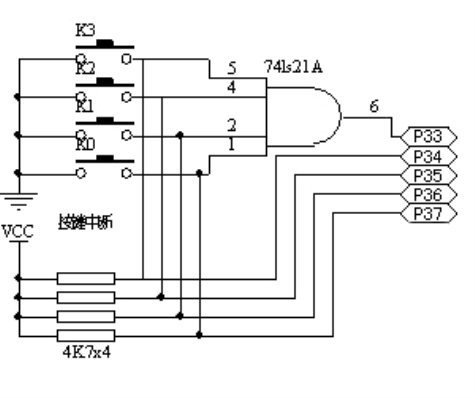

4.3  鍵盤模塊電路設計

4.4  檔位顯示電路設計

4.5  顯示電路設計

4.6  音響發生電路設計

4.7  火力輸出控制設計

4.8  電源電路設計

4.6 本章小結

5.1 顯示程序設計

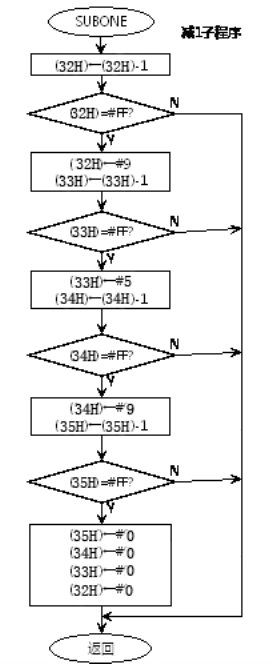

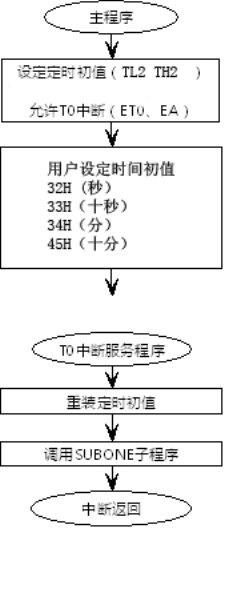

5.2 計時程序設計

5.3 系統待機狀態設計

5.4 用戶設定狀態設計

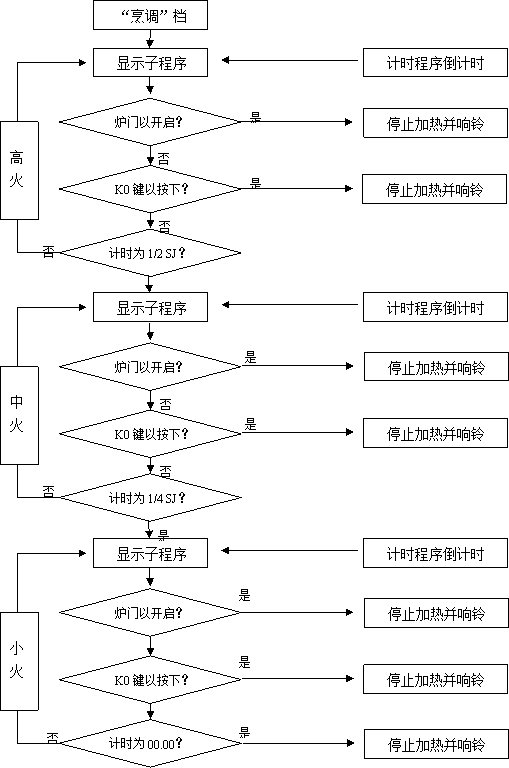

5.5 微波爐加熱狀態

5.6 加熱停止并響鈴狀態設計

5.7 本章小結

5.1  測試及制作所用儀器

5.2  測試結果

5.3  本章小結

• 緒論


單片機自1976年由Intel公司推出MCS-48開始，迄今已有二十多年了。由于單片機集成度高、功能強、可靠性高、體積小、功耗地、使用方便、價格低廉等一系列優點，目前已經滲入到人們工作和生活的方方面面，幾乎“無處不在，無所不為”。單片機的應用領域已從面向工業控制、通訊、交通、智能儀表等迅速發展到家用消費產品、辦公自動化、汽車電子、PC機外圍以及網絡通訊等廣大領域。
    單片機有兩種基本結構形式:一種是在通用微型計算機中廣泛采用的，將程序存儲器和數據存儲器合用一個存儲器空間的結構，稱為普林斯頓結構。另一種是將程序存儲器和數據存儲器截然分開，分別尋址的結構，一般需要較大的程序存儲器，目前的單片機以采用程序存儲器和數據存儲器截然分開的結構為多。
本文討論的單片機多功能數字鐘系統設計的核心是目前應用極為廣泛的51系列單片機，多功能數字鐘配置了外圍設備，構成了一個可編程的計時定時系統，具有體積小，可靠性高，功能強等特點。不僅能滿足所需要求而且還有很多功能可供開發，有著廣泛的應用領域。
    20世紀80年代中期以后，Intel公司以專利轉讓的形式把8051內核技術轉讓給許多半導體芯片生產廠家，如ATMEL、PHILIPS、ANALOG、DEVICES、DALLAS等。這些廠家生產的芯片是MCS-51系列的兼容產品，準確地說是與MCS-51指令系統兼容的單片機。這些兼容機與8051的系統結構（主要是指令系統）相同，采用CMOS工藝，因而，常用80C51系列來稱呼所有具有8051指令系統的單片機，它們對8051單片機一般都作了一些擴充，更有特點。其功能和市場競爭力更強，不該把它們直接稱呼為MCS-51系列單片機，因為MCS只是Intel公司專用的單片機系列型號。MCS-51系列及80C51單片機有多種品種。它們的引腳及指令系統相互兼容，主要在內部結構上有些區別。目前使用的MCS-51系列單片機及其兼容產品通常分成以下幾類：基本型、增強型、低功耗型、專用型、超8位型、片內閃爍存儲器型。

圖2.1.3 不同功能時的加熱時序表

電路設計部分以單片機控制電路為核心由定時器電路，顯示電路，鍵盤電路，門電路，電源電路，音響發聲電路，火力輸出電路，檔位顯示電路共同組成微波爐控制系統電路。

考慮到本系統所編程的數據量不大并且要求系統有較高的準確度故采用匯編語言進行程序的編寫，利用偉福6000作為系統的仿真軟件。利用ISPlay軟件進行單片機程序的寫入。軟件界面如圖2.3.1 和圖2.3.2。

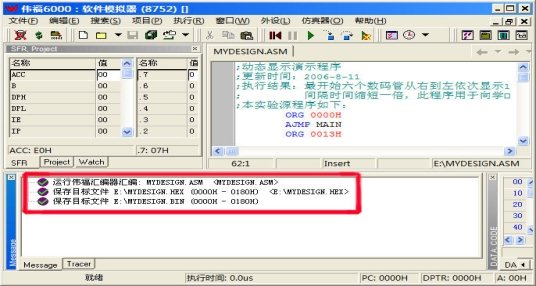

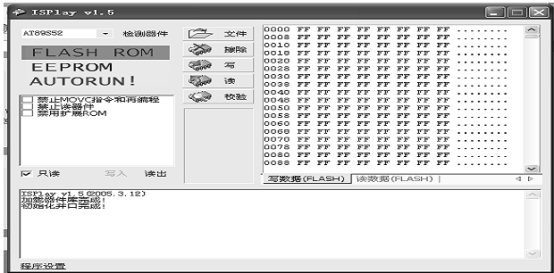

第3章  各模塊方案比較與論證

方案一：使用專用時鐘芯片。

使用微控制器控制專用時鐘芯片實現計時控制，這種方案有著計時精度

高、控制簡單的優點，而且更易于實現日期/時間顯示、定時烹調等計時擴

展功能。

方案二：采用單片機內部定時器。

51單片機 內部含有3 個定時器，可以利用一個定時器與程序計數器相結

合的方式，在系統晶振的驅動下，產生標準時鐘頻率。

由于方案二 具有較好的靈活性、較少的電路器件和較高的性價比，而且

通過精確的軟件補償使精度完全可以滿足控制需要，所以我們選擇該方案完成設計。

MCU 直接輸出兩路不同頻率的脈沖信號，疊加成為雙音頻信號，驅動

后送揚聲器。但是由于MCU 產生的方波信號含有高頻分量，經測試，音效并不能令人滿意

第4章 系統硬件設計

計時控制模塊是系統設計的核心，用來完成基本功能中的加熱倒計時，以及時間/日期顯示和定時烹調兩項擴展功能。時間/日期顯示功能被用來在待機狀態顯示當前的時間與日期。允許手動調教，并且會自動與計算機進行時間同步。定時烹調則會根據用戶設定的烹調屬性，在預定的時間啟動烹調任務。為了實現上述功能，在設計中，我們采用AT89S52 的內部定時器2 與軟件計數器相結合的方式獲得1Hz的時鐘。

定時器2自動裝入模式以保證精度。這時定時器周期T可由下式表示：

CLK

T = (28?K)× 12/CLK     … （1）

其中K 為定時器初值、CLK 為系統晶振�？紤]到串口通信，我們選定CLK為11.0592MHz， K 為27。從式（1）中不難看出，這時要獲取1Hz 的時鐘，

計數器的預置數N 應對T/1取整，即：

N=[22118400/12×（256-27）]=8049      … （2）

則系統獲取的時鐘頻率即為：

f = 12/22118400×（28-27）×8049 ≈1.000011Hz

完全可以滿足系統的計時要求。

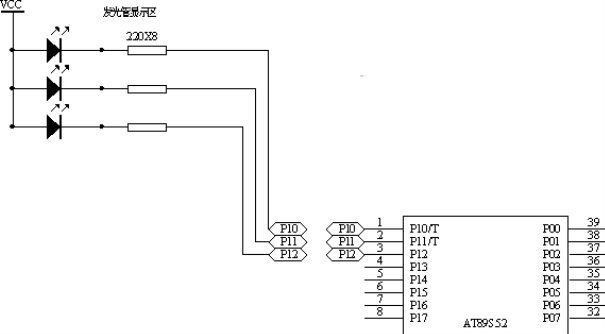

檔位顯示模塊由三個發光二極管顯示，分別代表“烹調”、“烘烤”、“解凍”三個檔位，直接將發光二極管接至單片機I/O接口通過單片機發送低電平使發光二極管發光。如下圖4.4.1。

    動態驅動是將所有數碼管的8個顯示筆劃"a,b,c,d,e,f,g,dp"的同名端連在一起，另外為每個數碼管的公共極COM增加位選通控制電路，位選通由各自獨立的I/O線控制，當單片機輸出字形碼時，所有數碼管都接收到相同的字形碼，但究竟是那個數碼管會顯示出字形，取決于單片機對位選通COM端電路的控制，所以我們只要將需要顯示的數碼管的選通控制打開，該位就顯示出字形，沒有選通的數碼管就不會亮。通過分時輪流控制各個數碼管的COM端，就使各個數碼管輪流受控顯示，這就是動態驅動。在輪流顯示過程中，每位數碼管的點亮?xí)r間為1～2ms，由于人的視覺暫留現象及發光二極管的余輝效應，盡管實際上各位數碼管并非同時點亮，但只要掃描的速度足夠快，給人的印象就是一組穩定的顯示數據，不會有閃爍感，動態顯示的效果和靜態顯示是一樣的，能節省大量的I/O端口，而且功耗更低。由于數碼管是供陰極的數碼管，所以需要P2口需要輸出高電平，但是直接由單片機輸出高電平給數碼管道輸出電流很小不能使數碼管正常工作并且在編程中單片機輸出低電平比較方便，所以在單片機P2口與數碼管之間加上一個非門，數碼管可以通過非門提供的電壓正常工作。也簡化了軟件的編程。

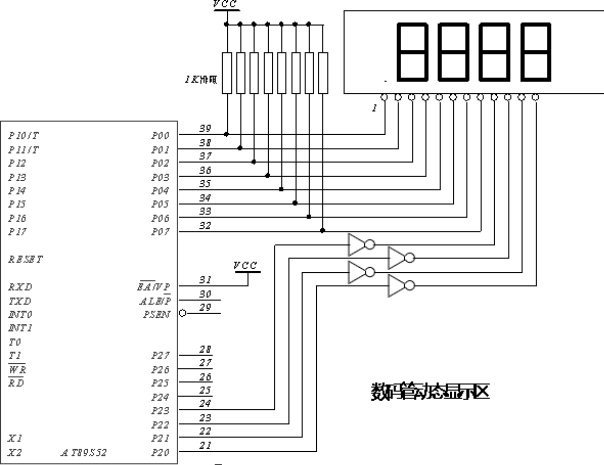

用單片機的P0口和P2口連接4位數碼管的段端口和位端口。如下圖4.5.1

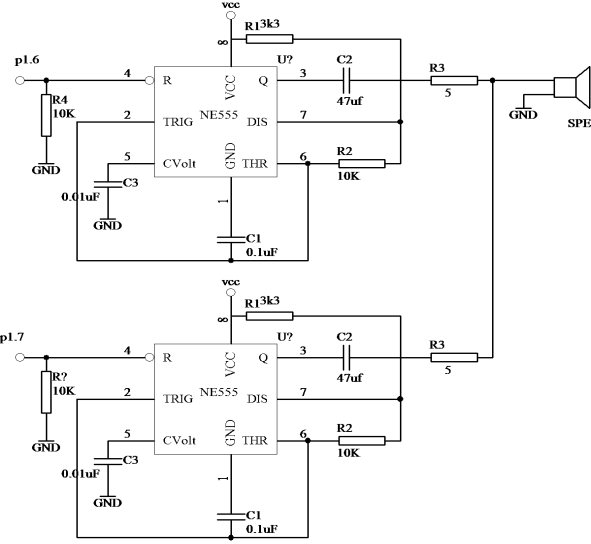

               圖4.6.1 音響發生電路圖

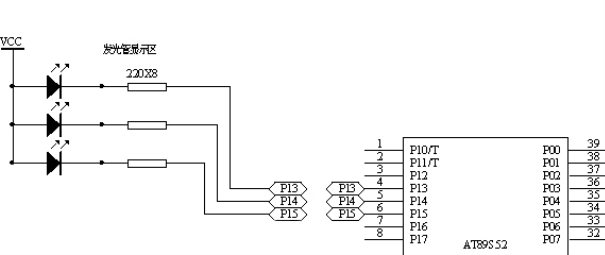

通過單片機的三個I/O端口輸出信號控制火力大小，接收端用發光二極管模擬。電路圖如圖4.7.1。

只有一個發光二極管亮?xí)r火力為“小火”，兩個發光二極管亮?xí)r火力為“中火”，三個發光二極管都亮?xí)r火力為“大火”。

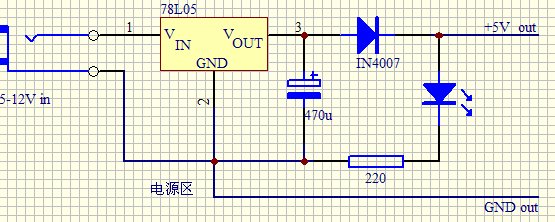

    生為了更好的產一個5V左右的電壓，在此特用了一個改進的電源，通過一個充電器而改裝成的一個電源給電路提供電源。如下圖4.8.1所示。

   各模塊電路分析完成之后對整個電路已經有了一個很清晰的電路設計思路，將各模塊電路整合成整體電路圖，并經行檢查修改，檢查無誤后進行電路板的焊接。具體電路圖見附件一：系統電路圖。

圖5.5.2 不同功能時的加熱時序表

軟件系統在本設計中尤其重要，基本功能大部分是由軟件完成的，發揮功能的關鍵控制部分同樣需要軟件的密切配合才能順利實現。鑒于軟件設計的精確性和高效性，我們采用匯編語言編寫程序。 整個軟件系統采用模塊化的程序設計方法，共分為初始化，顯示程序，準備程序，運行程序，定時器程序，聲音發聲程序等。軟件系統的主要特點是整個過程完全在鍵盤的控制之下，實現了完全的友好的人機交互功能。主程序通過判斷鍵盤的輸入情況調用不同的子程序。子程序的功能實現也是在鍵盤的配合之下完成的。

• 上電復位后，顯示器顯示0分0秒，檔位顯示為“烹調”；、烘烤、解凍
• 按“K1”鍵，可進行檔位的切換，用戶可以在“烹調”、“烘烤”、“解凍”這三個檔位之間任意切換。
• 按下“K2”鍵，顯示器時間增加1分鐘，長按“K2”鍵顯示器將增加10分鐘，當增加的時間大于99分59秒時時間變?yōu)?/font>0分0秒；按下“K3”鍵，顯示器時間減少1分鐘，長按“K2”鍵顯示器將減少10分鐘，當減少的時間小于0分0秒時顯示的時間將保持在0分0秒。
• 按“K0”鍵，微波爐變?yōu)檫\行狀態，顯示器開始倒計時，此時再按下“K0”鍵微波爐返回準備狀態，顯示器清0，若沒有按“K0”顯示器倒計時到0分0秒或微波爐爐門被打開微波爐也會返回準備狀態。


   從功能分析，該系統的誤差主要是加熱倒計時器的計時誤差與日期/時鐘系統的走時誤差。而由于加熱倒計時器與日期/時鐘系統都是由MCU定時器產生的1Hz 時鐘脈沖驅動，所以該時鐘是誤差的最主要來源。如(式1,2)所示，由于選用的晶振數值為11.0592Mhz，定時器周期和1Hz的標準時鐘不成整數倍比關系，計數器預制數的近似選擇，勢必引入計算誤差。根據所選擇的參數不難算出系統產生時鐘與標準1Hz 時鐘之間存在的誤差Δ為：

Δ = 12/22118400×（28 ? 27）× 8049 – 1 ≈ 0.000011Hz…… （式4）

對于加熱倒計時器，以99 分59 秒計算，累計誤差為：

（99×60 + 59）× 0.000011 = 0.039589 秒

盡管上述誤差的影響不可避免，但是通過適當選擇計算參數，以及對日期/

時間系統采用時鐘同步措施，是完全可以滿足設計要求的。

5.3 本章小結

    通過系統的測試，查出每個模塊的錯誤，并且盡量簡化硬件電路設計和軟件程序設計，使得測試結果達到論文設計的目的和要求。

結    論

經過一段時間以來的學習，不斷的從設計中總結和修改，并按著預期的要求反復的論證和測試。本著學習的態度，以完善設計的可靠性和穩定性，將整個設計分模塊化的進行，并將每個模塊加以分析和論證，成功后再聯系再一起，最終達到總體效果。

主要完成了以下幾個方面的內容：

1.制定一個在不同功能時火力的控制時序表。具有三檔微波加熱功能,分別表示微波爐工作狀態為烹調、烘烤、解凍，試驗使用LED模擬。

2.實現工作步驟：復位待機——〉檢測顯示電路——〉設置輸出功能和定時器初值——〉啟動定時和工作開始——〉結束烹調、音響提示。

3.在上電或手動按復位鍵時，控制器輸出的微波功率控制信號為0，微波加熱處于待機狀態，時間顯示電路顯示為00.00。

4.具有4位時間預置電路，按鍵啟動時間設置，最大預設數為99分59秒。

5.設定初值后，按開啟鍵，一方面按選擇的擋位啟動相應的微波加熱；另一方面使計時電路以秒為單位作倒計時。當計時到時間為0則斷開微波加熱器，并給出聲音提示，即揚聲器輸出2~3s的雙音頻提示音。
參考文獻

[1] 謝自美. 電子線路設計*實驗*測試.武漢：華中科技大學出版社.1998

[2] 樓然苗，李光飛.單片機課程設計指導.北京：電子工業出版社,2007

[3] 吳經國.單片機應用技術.北京：中國電力出版社,2000

[4] 李群芳.單片機微型計算機與接口技術.北京：電子工業出版社,1997

[5] 閹石.數字電子技術基礎.北京：高等教育出版社,1998

[6] 雷思孝，李伯成，雷向莉.單片機原理及實用技術.西安：西安電子科技大學出版社，2004

[7] 張毅剛，彭喜元，孟升衛，劉兆慶.MCS-51單片機實用子程序設計.哈爾濱：哈爾濱工業大學出版社，2003

[8] 全國大學生電子設計競賽——1994年獲獎作品選編

[9] 肖忠祥.數據采集原理.西安：西北工業大學出版社，2001

[10] 趙亮，侯國銳.單片機C語言編程與實例.北京：人民郵電出版社，2003

[11] 張齊，杜群貴.單片機應用系統設計技術—基于C語言編程.北京：電子工業出版社，2004

[12] 楊西明，朱騏.單片機編程與應用入門.北京：機械工業出版社，2004

[13] AT89C51 DATA SHEEP Philips Semiconductors 1999.dec

[14] Keil Software Company. Cx51 Compiler User’s Guide. 2001

[15] Intel. MCS-51 Family of Single Chip Microcomputers User’s Manual.1990

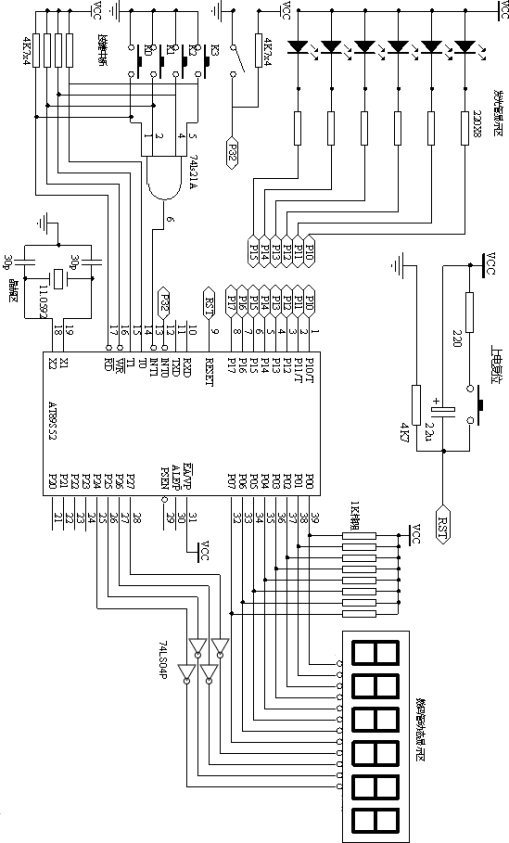

附錄一：系統電路圖

1.         ORG     0000H

2.         LJMP    DJ

3.         ORG     002BH

4.         LJMP    DST2

5.         ORG     0100H

6.

7. ;初始化***********************************************************************

8. MAIN:   MOV     TH2,#0DCH

9.         MOV     TL2,#00H

10.         MOV     RCAP2H,#0DCH

11.         MOV     RCAP2L,#00H

12.         SETB    ET2

13.         SETB    EA

14.         CLR     P1.6

15.         CLR     P1.7

16.         MOV     20H,#0      ;位控制標志    位為零關閉

17.                             ;00H    微波爐加熱開啟標志

18.                             ;01H    微波爐加熱開啟后檔位閃爍標志

19.                             ;02H    微波爐聲音開啟標志

20.                             ;03H

21.                             ;04H

22.                             ;05H

23.                             ;?

24.

25.         MOV    21H,#00H     ;存儲檔位選擇

26.         MOV    22H,#30H     ;存儲火力信息

27.         MOV    23H,#0FFH    ;按鍵長按設置時間

28.         MOV    24H,#8FH     ;微波爐加熱開始后 檔位燈閃耀時間

29.         MOV    25H,#8FH     ;微波爐響音時間

30.         MOV    26H,#8FH     ;微波爐響音間隔時間

31.         MOV    27H,#03H     ;微波爐響音次數

32.         MOV    28H,#08FH     ;待機狀態顯示字母的速度

33.         MOV    29H,#2CH      ;顯示切換

34.         MOV    2AH,#0        ;百分之一秒位

35.         MOV    2BH,#0        ;十分之一秒位

36.         MOV    2CH,#0        ;秒  位

37.         MOV    2DH,#0        ;十秒位

38.         MOV    2EH,#0        ;分  位

39.         MOV    2FH,#0        ;十分位

40.         MOV    30H,#0        ;暫存十分位1

41.         MOV    31H,#0        ;暫存分  位1

42.         MOV    32H,#0        ;暫存十秒位1

43.         MOV    33H,#0        ;暫存秒  位1

44.         MOV    34H,#0        ;暫存十分位2

45.         MOV    35H,#0        ;暫存分  位2

46.         MOV    36H,#0        ;暫存十秒位2

47.         MOV    37H,#0        ;暫存秒  位2

48.         MOV    38H,#0        ;暫存十分位3

49.         MOV    39H,#0        ;暫存分  位3

50.         MOV    3AH,#0        ;暫存十秒位3

51.         MOV    3BH,#0        ;暫存秒  位3

52.         MOV    3CH,#0        ;暫存十分位4

53.         MOV    3DH,#0        ;暫存分  位4

54.         MOV    3EH,#0        ;暫存十秒位4

55.         MOV    3FH,#0        ;暫存秒  位4

56.

57.

58. ;用戶設置程序***********************************************************************

59. ZB:     LCALL  XSZ

60.         LCALL  ZBDW                   ;檔位輸出

61.         JNB    P3.3,ZB

62. ZB1:    LCALL  XSZ

63.         JB     P3.3,ZB1

64.         LCALL  XSZ

65.         JNB    P3.4,ZBKS              ;準備開始

66.         JNB    P3.5,ZBXZ              ;準備切換檔位

67.         JNB    P3.6,ZBXSX             ;時間加

68.         JNB    P3.7,ZBXSS             ;時間減

69.         LJMP   ZB

70.

71.

72. ZBKS:   LCALL  SY

73. ZBKS0:  LCALL  XSZ                    ;確認所有按鍵以抬起

74.         JNB    P3.3,ZBKS0

75.         JNB     P3.2,ZB               ;確認微波爐爐門以關閉

76.         MOV    R2,2FH

77.         MOV    R3,2EH

78.         LCALL  ZBJS                   ;數據計算

79.         SETB   TR2

80.         SETB   00H

81.         MOV    A,#0H

82.         CJNE   A,21H,ZBKS1

83.         LJMP   JR1                    ;跳轉到檔位1加熱狀態

84. ZBKS1:  MOV    A,#01H

85.         CJNE   A,21H,ZBKS2

86.         LJMP   JR2                    ;跳轉到檔位2加熱狀態

87. ZBKS2:  MOV    A,#02H

88.         CJNE   A,21H,ZBKS3

89.         LJMP   JR3                    ;跳轉到檔位3加熱狀態

90. ZBKS3:  LJMP   ZB

91.

92. ;三個檔位切換程序

93.

94. ZBXZ:   LCALL  SY

95.         INC    21H

96.         MOV    A,21H

97.         CJNE   A,#03H,ZBXZ1

98.         MOV    21H,#0H

99. ZBXZ1:  LJMP   ZB

100.

101. ;用戶設置時間加

102.

103. ZBXSX:  LCALL  SY

104. ZBXSX0: LCALL  XSZ

105.         JNB     P3.6,ZBXSX1

106.         INC    2EH

107.         MOV    A,2EH

108.         CJNE   A,#0AH,ZBXRET

109.         MOV    2EH,#0H

110.         MOV    23H,#01H

111. ZBXSX1: DJNZ   23H,ZBXSX0

112.         INC    2FH

113.         MOV    A,2FH

114.         CJNE   A,#0AH,ZBXRET

115.         MOV    2FH,#0H

116.

117. ZBXRET: MOV    23H,#0FFH

118.         LJMP   ZB

119.

120. ;用戶設置時間減

121.

122. ZBXSS:  LCALL  SY

123. ZBXSS0: LCALL  XSZ

124.         JNB    P3.6,ZBXSS1

125.         DEC    2EH

126.         MOV    A,2EH

127.         CJNE   A,#0FFH,ZBXRET

128.         MOV    2EH,#09H

129.         MOV    23H,#01H

130. ZBXSS1: DJNZ   23H,ZBXSS0

131.         DEC    2FH

132.         MOV    A,2FH

133.         CJNE   A,#0FFH,ZBXRET

134.         MOV    2EH,#0H

135.         MOV    2FH,#0H

136.         AJMP   ZBXRET

137.

138.

139. ;檔位判斷

140.

141. ZBDW:   JNB    00H,ZBDW1

142.         JNB    01H,ZBDW1

143.         SETB    P1.0

144.         SETB    P1.1

145.         SETB    P1.2

146.         AJMP   ZBDWRET

147. ZBDW1:  MOV    A,21H

148.         CJNE   A,#0H,ZBDW2

149.         CLR    P1.0

150.         SETB   P1.1

151.         SETB   P1.2

152.         AJMP   ZBDWRET

153. ZBDW2:  CJNE   A,#01H,ZBDW3

154.         CLR     P1.1

155.         SETB    P1.0

156.         SETB    P1.2

157.         AJMP   ZBDWRET

158. ZBDW3:  CJNE   A,#02H,ZBDWRET

159.         CLR    P1.2

160.         SETB   P1.0

161.         SETB   P1.1

162. ZBDWRET:RET

163.

164. ;數據計算

165.

166. ZBJS:   MOV    A,R2

167.         MOV    B,#2H

168.         DIV    AB

169.         MOV    34H,A

170.         MOV    A,#0AH

171.         MUL    AB

172.         ADD    A,R3

173.         MOV    B,#2H

174.         DIV    AB

175.         MOV    35H,A

176.         MOV    A,#03H

177.         MUL    AB

178.         MOV    36H,A

179.

180.         MOV    A,34H

181.         MOV    B,#2H

182.         DIV    AB

183.         MOV    38H,A

184.         MOV    A,#0AH

185.         MUL    AB

186.         ADD    A,R2

187.         MOV    B,#2H

188.         DIV    AB

189.         MOV    39H,A

190.         MOV    A,#06H

191.         MUL    AB

192.         ADD    A,36H

193.         MOV    B,#2H

194.         DIV    AB

195.         MOV    3AH,A

196.         MOV    A,#05H

197.         MUL    AB

198.         MOV    3BH,A

199.

200.         MOV    33H,#05H

201.         MOV    A,#05H

202.         SUBB   A,3AH

203.         MOV    32H,A

204.         MOV    A,R3

205.         DEC    A

206.         SUBB   A,39H

207.         JNB    CY ,ZBJS1

208.         DEC    R2

209.         SUBB   A,#0AH

210. ZBJS1:  MOV    31H,A

211.         MOV    A,R2

212.         SUBB   A,38H

213.         MOV    30H,A

214.         RET

215.

216.

217. ;微波爐加熱程序***********************************************************************

218.

219. ;檔位1 加熱狀態

220.

221. JR1:    LCALL JRX

222.         JNB  00H,JR1RET

223.         CLR  P1.3

224.         CLR  P1.4

225.         CLR  P1.5

226.         MOV  A,34H

227.         CJNE A,2FH,JR1

228.         MOV  A,35H

229.         CJNE A,2EH,JR1

230.         MOV  A,36H

231.         CJNE A,2DH,JR1

232.         MOV  A,37H

233.         CJNE A,2CH,JR1

234. JR11:   LCALL JRX

235.         JNB  00H,JR1RET

236.         SETB P1.3

237.         CLR  P1.4

238.         CLR  P1.5

239.         MOV  A,38H

240.         CJNE A,2FH,JR11

241.         MOV  A,39H

242.         CJNE A,2EH,JR11

243.         MOV  A,3AH

244.         CJNE A,2DH,JR11

245.         MOV  A,3BH

246.         CJNE A,2CH,JR11

247. JR12:   LCALL JRX

248.         JNB  00H,JR1RET

249.         SETB P1.3

250.         SETB P1.4

251.         CLR  P1.5

252.         AJMP JR12

253. JR1RET: LJMP TZ

254.

255. ;檔位2 加熱狀態

256.

257. JR2:    LCALL JRX

258.         JNB  00H,JR2RET

259.         CLR  P1.3

260.         CLR  P1.4

261.         CLR  P1.5

262.         MOV  A,38H

263.         CJNE A,2FH,JR2

264.         MOV  A,39H

265.         CJNE A,2EH,JR2

266.         MOV  A,3AH

267.         CJNE A,2DH,JR2

268.         MOV  A,3BH

269.         CJNE A,2CH,JR2

270. JR21:   LCALL JRX

271.         JNB  00H,JR2RET

272.         SETB P1.3

273.         CLR  P1.4

274.         CLR  P1.5

275.         AJMP JR21

276. JR2RET: LJMP TZ

277.

278.

279. ;檔位3 加熱狀態

280.

281. JR3:    LCALL  JRX

282.         JNB    0H,JR3RET

283.         SETB   P1.3

284.         SETB   P1.4

285.         CLR    P1.5

286.         MOV    A,30H

287.         CJNE   A,2FH,JR3

288.         MOV    A,31H

289.         CJNE   A,2EH,JR3

290.         MOV    A,32H

291.         CJNE   A,2DH,JR3

292.         MOV    A,33H

293.         CJNE   A,2CH,JR3

294. JR31:   LCALL  JRX

295.         JNB    00H,JR3RET

296.         SETB   P1.3

297.         CLR    P1.4

298.         CLR    P1.5

299.         MOV    A,38H

300.         CJNE   A,2FH,JR31

301.         MOV    A,39H

302.         CJNE   A,2EH,JR31

303.         MOV    A,3AH

304.         CJNE   A,2DH,JR31

305.         MOV    A,3BH

306.         CJNE   A,2CH,JR31

307. JR32:   LCALL  JRX

308.         JNB    00H,JR3RET

309.         SETB   P1.3

310.         SETB   P1.4

311.         CLR    P1.5

312.         AJMP   JR32

313. JR3RET: LJMP   TZ

314.

315.

316.

317. JRX:    LCALL  XSZ

318.         LCALL  ZBDW

319.         JNB     P3.3,JRXRET

320.         JNB     P3.2,JRXRET

321.         RET

322. JRXRET: CLR    00H

323.         RET

324.

325.

326. ;加熱停止程序狀態***********************************************************************

327.

328.

329. TZ:     CLR    TR2

330.         SETB   P1.3

331.         SETB   P1.4

332.         SETB   P1.5

333.         LCALL  SY

334. TZ1:    LCALL  XSZ

335.         LCALL  ZBDW

336.         JB     02H,TZ1

337.         LCALL  SY

338.         DJNZ   27H,TZ1

339.         LJMP   MAIN

340.

341.

342. ;聲音模塊***********************************************************************

343.

344.

345. SY:     SETB 02H

346.         SETB P1.6

347.         SETB P1.7

348.         MOV  25H,#8FH

349.         MOV  26H,#8FH

350.         RET

351.

352. ;定時器中斷程序***********************************************************************

353.

354. DST2:   PUSH PSW

355.         PUSH ACC

356.         DEC  2AH                     ;毫秒

357.         MOV  A,2AH

358.         CJNE A,#0FFH,DSTRET

359.         MOV  2AH,#09H

360.         DEC  2BH                     ;十毫秒

361.         MOV  A,2BH

362.         CJNE A,#0FFH,DSTRET

363.         MOV  2BH,#09H

364.         DEC  2CH                     ;秒

365.         MOV  A,2CH

366.         CJNE A,#0FFH,DSTRET

367.         MOV  2CH,#09H

368.         DEC  2DH                     ;十秒

369.         MOV  A,2DH

370.         CJNE A,#0FFH,DSTRET

371.         MOV  2DH,#05H

372.         DEC  2EH                     ;分

373.         MOV  A,2EH

374.         CJNE A,#0FFH,DSTRET

375.         MOV  2EH,#09H

376.         DEC  2FH                     ;十分

377.         MOV  A,2FH

378.         CJNE A,#0FFH,DSTRET

379.         MOV  2AH,#0

380.         MOV  2BH,#0

381.         MOV  2CH,#0

382.         MOV  2DH,#0

383.         MOV  2EH,#0

384.         MOV  2FH,#0

385.         CLR  00H

386. DSTRET: DJNZ 24H,DSTRET1

387.         MOV  24H,#8FH

388.         CPL  01H

389. DSTRET1: CLR  TF2

390.         POP  ACC

391.         POP  PSW

392.         RETI

393.

394. ;顯示程序***********************************************************************

395.

396. XSZ:    MOV  R4,#11101111B

397.         MOV  R5,#04H

398.         MOV  DPTR,#TAB

399.         MOV  R0,29H

400. XSZ1:   MOV   A,@R0

401.         MOVC  A,@A+DPTR

402.         MOV  P0,A

403.         MOV  P2,R4

404.         LCALL DISPLAY

405.         INC  R0

406.         MOV  A,R4

407.         RL   A

408.         MOV  R4,A

409.         DJNZ R5,XSZ1

410.         JNB  02H,XSZRET

411.         DJNZ 25H,XSZRET

412.         MOV  25H,#01H

413.         CLR  P1.6

414.         CLR  P1.7

415.         DJNZ 26H,XSZRET

416.         CLR  02H

417. XSZRET: RET

418.

419. ;延遲子程序

420.

421. DISPLAY:MOV   R6,#2

422. DIS1:   MOV   R7,#220

423.         DJNZ  R7,$

424.         DJNZ  R6,DIS1

425.         RET

426.

427. ;數碼顯示編碼

428.                                                                ;A    C    E    F    .   -

429. TAB:    DB    040H,79H,024H,030H,019H,012H,002H,078H,000H,010H,008H,046H,006H,007H,07FH,077H

430.         DB    0C0H,0F9H,0A4H,0B0H,099H,092H,082H,0F8H,080H,090H,088H,0C6H,086H,087H,0FFH,0F7H

431.               ;*0H *1H *2H  *3H  *4H  *5H  *6H  *7H  *8H  *9H  *AH  *BH  *CH  *DH *EH  *FH

432.

433.

434.

435. ;待機狀態設計***********************************************************************

436.

437. DJ:

438.         MOV  29H,#4CH

439.         MOV  40H,#1EH

440.         MOV  41H,#1EH

441.         MOV  42H,#1EH

442.         MOV  43H,#1EH

443.         MOV  44H,#13H

444.         MOV  45H,#10H

445.         MOV  46H,#1EH

446.         MOV  47H,#12H

447.         MOV  48H,#11H

448.         MOV  49H,#16H

449.         MOV  4AH,#10H

450.         MOV  4BH,#1AH

451.         MOV  4CH,#1EH

452.         MOV  4DH,#1EH

453.         MOV  4EH,#1EH

454.         MOV  4FH,#1EH

455. DJ1:    LCALL     XSZ

456.         JNB    P3.3,DJRET

457.         JNB    P3.2,DJRET

458.         DJNZ  28H,DJ1

459.         MOV   25H,#08FH

460.         MOV   29H,#4BH

461. DJ2:    LCALL     XSZ

462.         JNB    P3.3,DJRET

463.         JNB    P3.2,DJRET

464.         DJNZ  28H,DJ2

465.         MOV   25H,#08FH

466.         MOV   29H,#4AH

467. DJ3:    LCALL     XSZ

468.         JNB    P3.3,DJRET

469.         JNB    P3.2,DJRET

470.         DJNZ  28H,DJ3

471.         MOV   25H,#08FH

472.         MOV   29H,#49H

473. DJ4:    LCALL     XSZ

474.         JNB    P3.3,DJRET

475.         JNB    P3.2,DJRET

476.         DJNZ  28H,DJ4

477.         MOV   25H,#08FH

478.         MOV   29H,#48H

479. DJ5:    LCALL     XSZ

480.         JNB    P3.3,DJRET

481.         JNB    P3.2,DJRET

482.         DJNZ  28H,DJ5

483.         MOV   25H,#08FH

484.         MOV   29H,#47H

485. DJ6:    LCALL     XSZ

486.         JNB    P3.3,DJRET

487.         JNB    P3.2,DJRET

488.         DJNZ  28H,DJ6

489.         MOV   25H,#08FH

490.         MOV   29H,#46H

491.         AJMP  DJ7

492. DJRET:  LJMP  MAIN

493. DJ7:    LCALL     XSZ

494.         JNB    P3.3,DJRET

495.         JNB    P3.2,DJRET

496.         DJNZ  28H,DJ7

497.         MOV   25H,#08FH

498.         MOV   29H,#45H

499. DJ8:    LCALL     XSZ

500.         JNB    P3.3,DJRET

501.         JNB    P3.2,DJRET

502.         DJNZ  28H,DJ8

503.         MOV   25H,#08FH

504.         MOV   29H,#44H

505. DJ9:    LCALL     XSZ

506.         JNB    P3.3,DJRET

507.         JNB    P3.2,DJRET

508.         DJNZ  28H,DJ9

509.         MOV   25H,#08FH

510.         MOV   29H,#43H

511. DJ10:    LCALL     XSZ

512.         JNB    P3.3,DJRET

513.         JNB    P3.2,DJRET

514.         DJNZ  28H,DJ10

515.         MOV   25H,#08FH

516.         MOV   29H,#42H

517. DJ11:    LCALL     XSZ

518.         JNB    P3.3,DJRET

519.         JNB    P3.2,DJRET

520.         DJNZ  28H,DJ11

521.         MOV   25H,#08FH

522.         MOV   29H,#41H

523. DJ12:    LCALL     XSZ

524.         JNB    P3.3,DJRET

525.         JNB    P3.2,DJRET

526.         DJNZ  28H,DJ12

527.         MOV   25H,#08FH

528.         MOV   29H,#40H

529.         LJMP  DJ

復制代碼

完整的Word格式文檔51黑下載地址：

基于C51單片機的微波爐課程設計.doc (1.12 MB, 下載次數: 20)

2018-6-19 11:35 上傳

點擊文件名下載附件
下載積分: 黑幣 -5
