計算機網絡交換機配置管理與Packer Tracer的簡單認識與應用實驗報告

二、實驗內容和原理

任務一：

用軟件Packer Tracer組建一個小型局域網，測試聯通情況

任務二：

交換機的管理方式基本分為兩種：帶內管理和帶外管理。

通過交換機的 Console 端口管理交換機屬于帶外管理；這種管理方式不占用交 換機的網絡端口，第一次配置交換機必須利用 Console 端口進行配置。

通過 Telnet、撥號等方式屬于帶內管理。

交換機的命令行操作模式主要包括：

用戶模式  Switch> 、特權模式  Switch# 、全局配置模式 Switch(config)# 、端口模式 、Switch(config-if)#

三、主要儀器設備

        PC console 端口

（ enable conf t interface fa 0/1 speed 100 duplex full end show version show run）

四、操作方法和實驗步驟

任務一：

1、安裝 Packer Tracer；

• 利用一臺型號為 2950-24的交換機將 3pc 機互連組建一個小型局域網；
• 分別設置 pc 機的 ip 地址；
• 驗證 pc 機間可以互通。 實驗設備 Switch_2960 1 臺；PC 2 臺；直連線


任務二：

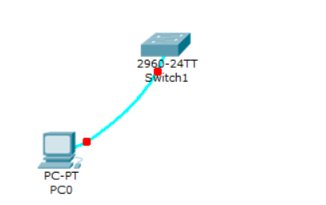

新建 Packet Tracer 拓?fù)鋱D ；

了解交換機命令行；進入特權模式 ;

進入全局配置模式(conf t) ；

進入交換機端口視圖模式(int f0/1)；

返回到上級模式 ；

從全局以下模式返回到特權模式 ；

幫助信息(如? 、co?、copy?) ；

命令簡寫(如 conf t) ；

命令自動補全(Tab) ；

快捷鍵(ctrl+c 中斷測試,ctrl+z 退回到特權視圖)

Reload 重啟。(在特權模式下) ；

修改交換機名稱(hostname X)；

配置交換機端口參數(speed,duplex) ；

查看交換機版本信息(show version) ；

查看當前生效的配置信息(show run)

• 實驗結果與分析

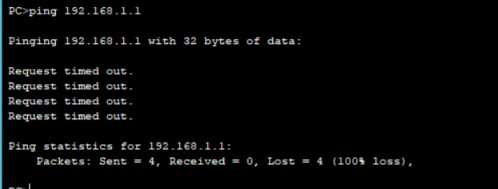

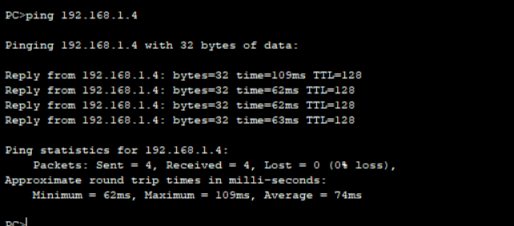

任務一：

小型局域網

返回到上級模式

從全局以下模式返回到特權模式

幫助信息?

快捷鍵(ctrl+c 中斷測試,ctrl+z 退回到特權視圖)

Reload 重啟。(在特權模式下)

修改交換機名稱

配置交換機端口參數(speed,duplex)

查看交換機版本信息(show version)

查看當前生效的配置信息(show run)

六、討論、心得

Packet Tracer 是 Cisco 公司針對 CCNA 認證開發的一個用來設計、配置和故障排除 網絡的模擬軟件。  Packer Tracer 模擬器軟件比 Boson 功能強大，比 Dynamips 操作簡單，非常適合網 絡設備初學者使用。 認識了Packet Tracer軟件，掌握了交換機基本信息的配置管理。
