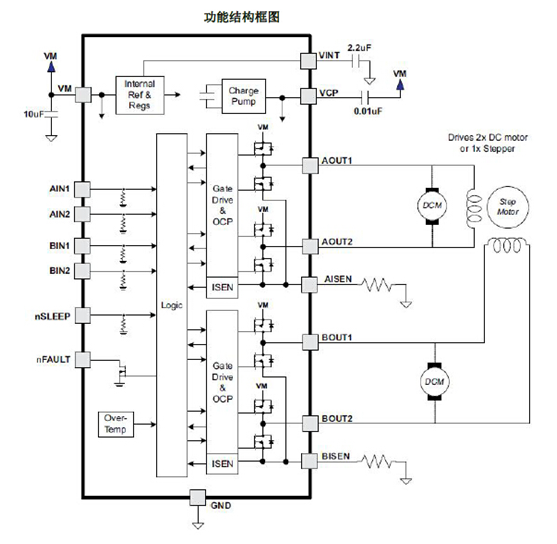

Motor driver-HR8833 雙路直流電機驅動模塊，體積小，可以在面包板上使用，對于空間上有要求的的DIY作品也是個不錯的選擇哦。 描述 HR8833為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。HR8833有兩路H橋驅動，可以驅動兩路刷式直流電機，或者一個雙極步進電機，或者螺線管或者其它感性負載。每一個橋的功率輸出模塊由N通道功率MOSFET組成，叫作H橋驅動器。每個橋包含整流電路和限流電路。內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫 保護，并提供一個錯誤輸出管腳。HR8833提供三種封裝，一種是帶有裸露焊盤的TSSOP-16封裝，另一種是帶裸焊盤的QFN16封裝，能有效改善散熱性能，且是無鉛產品，引腳框采用100％無錫電鍍。還有一種封裝為SOP16，不帶裸露焊盤。 應用 鋰電池供電玩具 POS 打印機 安防相機 辦公自動化設備 游戲機 機器人 型號選擇 產品型號封裝包裝 HR8833MTE TSSOP16-PP HR8833SQ QFN16-PP HR8833SP SOP16 特點 #雙通道H橋電流控制電機驅動器 #驅動兩路直流電機或者一個步進電機 #低RDS(ON)電阻 #1.5A驅動輸出（TSSOP16、QFN16封裝） #1.4A驅動輸出（SOP16封裝） #輸出可以并用，最大提供3A驅動輸出 #寬電壓供電，2.7V-15V #PWM電流整流/限流 #過溫關斷電路 #短路保護 #欠壓鎖定保護 接線圖 樣例代碼 /* * @file Motor driverHR8833-Test.ino * @brief HR8833-Test.ino Motor control program * * control motor positive inversion * * @author * @version V1.0 * @date 2016-4-13 */ const int IA1=10; const int IA2=12; const int IB1=11; const int IB2=13; void setup() { pinMode(IA1, OUTPUT); pinMode(IA2, OUTPUT); pinMode(IB1, OUTPUT); pinMode(IB2, OUTPUT); } void loop() { MA1_Forward(200); delay(1000); MA2_Backward(200); delay(1000); } void MA1_Forward(int Speed1) { analogWrite(IA1,Speed1); digitalWrite(IA2,LOW); } void MA2_Backward(int Speed1) { int Speed2=255-Speed1; analogWrite(IA1,Speed2); digitalWrite(IA2,HIGH); } void MB1_Forward(int Speed1) { analogWrite(IB1,Speed1); digitalWrite(IB2,LOW); } void MB2_Backward(int Speed1) { int Speed2=255-Speed1; analogWrite(IB1,Speed2); digitalWrite(IB2,HIGH); }

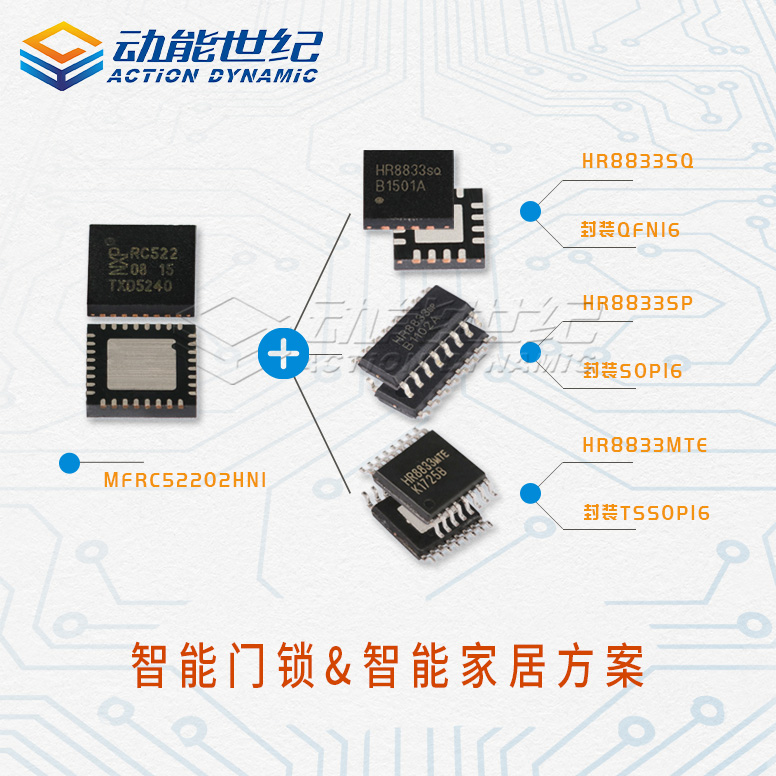

結果 電機正反轉 最后送上一種智能門鎖&智能家居的應用方案，希望大家喜歡
|
