求大神一個復雜的程序

ID:202586 · 發表于 2018-6-22 20:56

用STC15F104W的6個IO口控制9個LED燈       3行3列
                                       1          2          3
                                       4          5          6
                                       7          8          9

每次點亮3個，例如：147    258       369    158    148 269    259 159 186等等，請大神慷慨賜教謝謝！謝謝！謝謝！

ID:111634 · 發表于 2018-6-23 08:06

不能稱復雜，只是一個很簡單的程序。

ID:357078 · 發表于 2018-6-23 10:01

參考單片機教程

ID:155507 · 發表于 2018-6-23 10:50

按照如下輸出就可以分別點亮每一盞燈：
LY0 LY1 LX2
0 1 0 LX0
0 1 1 LX1
1 0 0 LX2
你的單片機端口有強的推挽輸出能力，

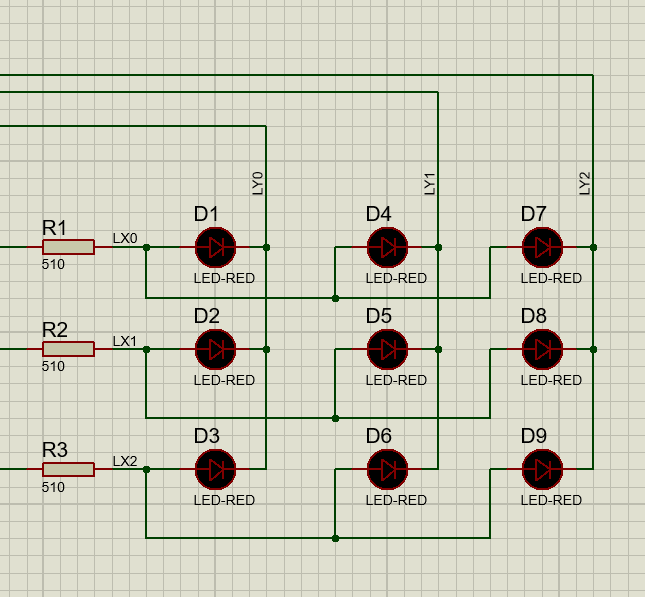

圖給LED矩陣的點亮還是比較容易的：
1、按圖給電路，每個LED的坐標為（LX(i),LY(j)）,LX(i)為高電平，LY(j)為低電平時，交點（i,j）上的LED被點亮，所以……………………
2、例子：要點亮D6，需要LX2接高電平，LY1接地即可
3、理解以上兩點，程序控制應該不難…………
需要?jiǎng)討B(tài)顯示的方法了，就像掃描鍵盤矩陣那樣。一次只點亮一行（如LX0）上面需要電量的燈，下一次點亮下一行（LX1）上面的，這樣一秒重復至少30次，這樣每個燈看著是持續點亮的了。

ID:202586 · 發表于 2018-6-23 22:38

zl2168 發表于 2018-6-23 08:06
不能稱復雜，只是一個很簡單的程序。

謝謝版主這個簡單嗎？對于您們大神級人物肯定簡單，但對于我來說很復雜，如果用9個IO口我勉強可以，用6 個IO每次點亮列向3個燈要怎樣弄，請大神們給個例程程序，謝謝，

ID:202586 · 發表于 2018-6-23 22:41

angmall 發表于 2018-6-23 10:50
按照如下輸出就可以分別點亮每一盞燈：
LY0 LY1 LX2
0 1 0 LX0

您好老師，可不可以給個例程程序謝謝謝謝

ID:357762 · 發表于 2018-6-24 14:15

參考單片機教程

ID:357878 · 發表于 2018-6-24 16:51

加油啊，，，，

ID:142059 · 發表于 2018-6-26 09:24

對你來說確實難了點，涉及到矩陣掃描和動態顯示

ID:359145 · 發表于 2018-6-26 10:57

你直接操作寄存器不就好了，一步步執行唄

ID:359193 · 發表于 2018-6-26 11:29

led,動態顯示

ID:358947 · 發表于 2018-6-26 12:12

矩陣鍵盤掃描，就好比一個x軸，一個y軸。你這個分成3*3就能正好控制9個燈。既然想同時多個燈亮，那就利用人眼的暫留效應�？焖俚乃⑿拢簿褪峭ㄋ椎膶�，一會這個亮一下，一會另一個亮一下。由于速度過快，讓人誤認為是同時亮的。

ID:266943 · 發表于 2018-6-26 12:25

先編一個點亮一個固定燈的程序，C語言的話用switch語句把每種情況都列出來，主程序?qū)懭龡l點亮一盞燈的語句循環就好了，有點麻煩，有思路你可以自己改進一下

ID:202586 · 發表于 2018-6-26 20:04

出來逛逛發表于 2018-6-26 12:25
先編一個點亮一個固定燈的程序，C語言的話用switch語句把每種情況都列出來，主程序?qū)懭龡l點亮一盞燈的語句 ...

謝謝您，我試試看
