帶串口通信的溫度監測儀器課程設計報告

帶串口通信的溫度監測儀器設計

摘要：本設計采用的主控芯片是ATMEL公司的AT89C51單片機，數字溫度傳感器是DALLAS公司的DS18B20。本設計用數字傳感器DS18B20測量溫度，測量精度高，傳感器體積小，使用方便。所以本次設計的數字溫度計在工業、農業、日常生活中都有廣泛的應用。

隨著現代信息技術的飛速發展和傳統工業改造的逐步實現，能夠獨立工作的溫度檢測和顯示系統應用于諸多領域。單片機技術已經廣泛應用社會生活的各個領域，已經成為一種非常實用的技術。51單片機是最常用的一種單片機。本次設計的數字溫度計采用的是DS18B20數字溫度傳感器，DS18B20是一種可組網的高精度數字式溫度傳感器，并可使測量電路變得簡單、可靠。

1 總體功能

基本實現串口通信程序，實現當儀器通過串口接收到字符“A”時，儀器通過串口發送內容格式為“DD.DTDDU”的字符串，其中第1-4位“DD.D”為采集的溫度，第5位為字符“T”，為溫度標識，第6-7位“DD”為溫度上限值，第8位為字符“U”，為溫度上限值標識。

2 硬件設計

放置器件有1個AT89C51單片機，1個DS18B20溫度傳感器，1個COMPIM串口,1個RESPACK-8,1個Buzzer，1個LED-GREEN,1個CRYSTAL,5個10k電阻和5個按鈕，3個1nF電容。

AT89C51單片機: 4k 字節Flash 閃速存儲器，128字節內部RAM，32 個I/O 口線，兩個16位定時/計數器，一個5向量?jī)杉?jí)中斷結構，一個全雙工串行通信口，片內振蕩器及時鐘電路。同時，AT89C51可降至0Hz的靜態邏輯操作，并支持兩種軟件可選的節電工作模式�？臻e方式停止CPU的工作，但允許RAM，定時/計數器，串行通信口及中斷系統繼續工作。掉電方式保存RAM中的內容，但振蕩器停止工作并禁止其它所有部件工作直到下一個硬件復位。

VCC：供電電壓。

GND：接地。

P0口：P0口為一個8位漏級開路雙向I/O口，每腳可吸收8TTL門電流。當P0口的管腳第一次寫1時，被定義為高阻輸入。P0能夠用于外部程序數據存儲器，它可以被定義為數據/地址的低八位。在FIASH編程時，P0 口作為原碼輸入口，當FIASH進行校驗時，P0輸出原碼，此時P0外部必須接上拉電阻。

P1口：P1口是一個內部提供上拉電阻的8位雙向I/O口，P1口緩沖器能接收輸出4TTL門電流。P1口管腳寫入1后，被內部上拉為高，可用作輸入，P1口被外部下拉為低電平時，將輸出電流，這是由于內部上拉的緣故。在FLASH編程和校驗時，P1口作為低八位地址接收。

P2口：P2口為一個內部上拉電阻的8位雙向I/O口，P2口緩沖器可接收，輸出4個TTL門電流，當P2口被寫“1”時，其管腳被內部上拉電阻拉高，且作為輸入。并因此作為輸入時，P2口的管腳被外部拉低，將輸出電流。這是由于內部上拉的緣故。P2口當用于外部程序存儲器或16位地址外部數據存儲器進行存取時，P2口輸出地址的高八位。在給出地址“1”時，它利用內部上拉優勢，當對外部八位地址數據存儲器進行讀寫時，P2口輸出其特殊功能寄存器的內容。P2口在FLASH編程和校驗時接收高八位地址信號和控制信號。

P3口：P3口管腳是8個帶內部上拉電阻的雙向I/O口，可接收輸出4個TTL門電流。當P3口寫入“1”后，它們被內部上拉為高電平，并用作輸入。作為輸入，由于外部下拉為低電平，P3口將輸出電流（ILL）這是由于上拉的緣故。

P3口也可作為AT89C51的一些特殊功能口，如下表所示：

口管腳 備選功能

P3.0 RXD（串行輸入口）

P3.1 TXD（串行輸出口）

P3.2 /INT0（外部中斷0）

P3.3 /INT1（外部中斷1）

P3.4 T0（計時器0外部輸入）

P3.5 T1（計時器1外部輸入）

P3.6 /WR（外部數據存儲器寫選通）

P3.7 /RD（外部數據存儲器讀選通）

P3口同時為閃爍編程和編程校驗接收一些控制信號。

RST：復位輸入。當振蕩器復位器件時，要保持RST腳兩個機器周期的高電平時間。

ALE/PROG：當訪問外部存儲器時，地址鎖存允許的輸出電平用于鎖存地址的低位字節。在FLASH編程期間，此引腳用于輸入編程脈沖。在平時，ALE端以不變的頻率周期輸出正脈沖信號，此頻率為振蕩器頻率的1/6。因此它可用作對外部輸出的脈沖或用于定時目的。然而要注意的是：每當用作外部數據存儲器時，將跳過一個ALE脈沖。如想禁止ALE的輸出可在SFR8EH地址上置0。此時， ALE只有在執行MOVX，MOVC指令是ALE才起作用。另外，該引腳被略微拉高。如果微處理器在外部執行狀態ALE禁止，置位無效。

/PSEN：外部程序存儲器的選通信號。在由外部程序存儲器取指期間，每個機器周期兩次/PSEN有效。但在訪問外部數據存儲器時，這兩次有效的/PSEN信號將不出現。

/EA/VPP：當/EA保持低電平時，則在此期間外部程序存儲器（0000H-FFFFH），不管是否有內部程序存儲器。注意加密方式1時，/EA將內部鎖定為RESET；當/EA端保持高電平時，此間內部程序存儲器。在FLASH編程期間，此引腳也用于施加12V編程電源（VPP）。

XTAL1：反向振蕩放大器的輸入及內部時鐘工作電路的輸入。

XTAL2：來自反向振蕩器的輸出。

采用集成芯片DS18B20:DS18B20是DALLAS公司生產的一線式數字溫度傳感器，每一片芯片內部都有一個全球惟一的64 位編碼，在多路測溫時就是通過匹配這個編碼(ID)來確定下一步對那一個溫度傳感器進行操作，故在同一總線上可以掛接多個傳感器芯片。該芯片具有三引腳TO-92小體積封裝形式，DS18B20數字溫度計是DALLAS公司生產的1－Wire器件，即單總線器件，具有線路簡單，體積小等特點。DS18B20數字溫度傳感器接線方便，在不同的場合當中其“封裝”形式多樣，如管道式，螺紋式，磁鐵吸附式，不銹鋼封裝式，型號多種多樣，有LTM8877，LTM8874等等。故DS18B20的體積小，使用方便，封裝形式多樣等優點，使其特別適合在一些空間比較小以及溫度變化的速度比較緩慢的環境中工作。

DS18B20的64位ROM的結構開始8位是產品類型的編號，接著是每個器件的惟一的序號，共有48位，最后8位是前面56位的CRC檢驗碼，這也是多個DS18B20可以采用一線進行通信的原因。溫度報警觸發器TH和TL，可通過軟件寫入戶報警上下限。

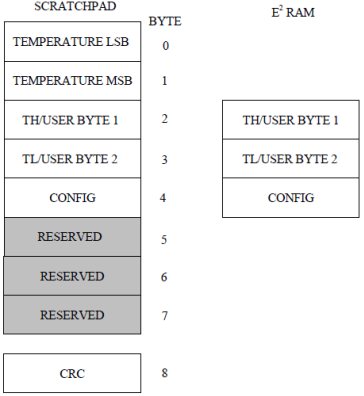

DS18B20溫度傳感器的內部存儲器還包括一個高速暫存RAM和一個非易失性的可電擦除的EEPRAM。高速暫存RAM的結構為8字節的存儲器，結構如圖2-3所示。

頭2個字節包含測得的溫度信息，第3和第4字節TH和TL的拷貝是易失的，每次上電復位時被刷新。第5個字節，為配置寄存器，它的內容用于確定溫度值的數字轉換分辨率，DS18B20工作時寄存器中的分辨率轉換為相應精度的溫度數值。

當DS18B20接收到溫度轉換命令后，開始啟動轉換。轉換完成后的溫度值就以16位帶符號擴展的二進制補碼形式存儲在高速暫存存儲器的第1、2字節。單片機可以通過單線接口讀出該數據，讀數據時低位在先，高位在后，數據格式以0.0625℃／LSB形式表示。

3 單片機程序設計（宋體，小四，加粗）

3.1 主程序

3.2 各程序模塊

3.2.1 溫度采集程序模塊

使用DS18B20溫度傳感器進行測量，其中1引腳接地，2引腳接AT89C51的P3.7引腳，3引腳接電源。

#include"temp.h"

void Ds18b20WriteByte(unsigned char dat)

{

              unsigned int i,j;

              for(j=0;j<8;j++)

              {

                            DSPORT=0;                                          //每寫入一位數據之前先把總線拉低1us

                            i++;

                            DSPORT=dat&0x01; //然后寫入一個數據，從最低位開始

                            i=6;

                            while(i--); //延時68us，持續時間最少60us

                            DSPORT=1;              //然后釋放總線，至少1us給總線恢復時間才能接著寫入第二個數值

                            dat>>=1;

              }

}

unsigned char Ds18b20ReadByte()

{

              unsigned char byte,bi;

              unsigned int i,j;

              for(j=8;j>0;j--)

              {

                            DSPORT=0;//先將總線拉低1us

                            i++;

                            DSPORT=1;//然后釋放總線

                            i++;

                            i++;//延時6us等待數據穩定

                            bi=DSPORT;              //讀取數據，從最低位開始讀取

                            /*將byte左移一位，然后與上右移7位后的bi，注意移動之后移掉那位補0。*/

                            byte=(byte>>1)|(bi<<7);

                            i=4;                            //讀取完之后等待48us再接著讀取下一個數

                            while(i--);

              }

              return byte;

}

void  Ds18b20ChangTemp()

{

              Ds18b20Init();

              Delay1ms(1);

              Ds18b20WriteByte(0xcc);                            //跳過ROM操作命令

              Ds18b20WriteByte(0x44);                  //溫度轉換命令

}

void  Ds18b20ReadTempCom()

{

              Ds18b20Init();

              Delay1ms(1);

              Ds18b20WriteByte(0xcc);              //跳過ROM操作命令

              Ds18b20WriteByte(0xbe);              //發送讀取溫度命令

}

int Ds18b20ReadTemp()

{

              int temp=0;

              unsigned char tmh,tml;

              Ds18b20ChangTemp();                                                        //先寫入轉換命令

              Ds18b20ReadTempCom();                                          //然后等待轉換完后發送讀取溫度命令

              tml=Ds18b20ReadByte();                            //讀取溫度值共16位，先讀低字節

              tmh=Ds18b20ReadByte();                            //再讀高字節

              temp=tmh;

              temp<<=8;

              temp|=tml;

              return temp;

}

3.2.2 液晶顯示和聲光報警程序模塊

使用LM016L液晶進行顯示，其中1引腳VSS接地，2引腳VDD和3引腳VEE接電源。4引腳RS接單片機AT89C51的P2.6引腳， 5引腳RW接單片機AT89C51的P2.5，引腳6 E接單片機AT89C51的P2.7引腳，7引腳到14引腳即D0到D7分別接P0.0到P0.7。

void LcdDisplay(int temp)               //lcd顯示

{

                unsigned char i, datas[] = {0, 0, 0, 0, 0}; //定義數組

                            float tp;

                LcdWriteCom(0x80);                            //寫地址 80表示初始地址

                            tp=temp;

                            temp=tp*0.0625*100+0.5;

                            if((temp/100)>(SETTEMP-1))

                            {

                                          beep=0;

                            }

                            else

                            {

                            beep=1;

                            }

                            //留兩個小數點就*100，+0.5是四舍五入，因?yàn)镃語言浮點數轉換為整型的時候把小數點

                            //后面的數自動去掉，不管是否大于0.5，而+0.5之后大于0.5的就是進1了，小于0.5的就

                            datas[1] = temp % 10000 / 1000;

                            datas[2] = temp % 1000 / 100;

                            datas[3] = temp % 100 / 10;

                            datas[4] = temp % 10;

                            str[0]=datas[1]+'0';

                            str[1]=datas[2]+'0';

                            str[2]='.';

                            str[3]=datas[3]+'0';

                            str[4]='T';

                            str[5]=SETTEMP/10+'0';

                            str[6]=SETTEMP%10+'0';

                            str[7]='U';

                            LcdWriteCom(0x80);                            //寫地址 80表示初始地址

                            LcdWriteData('t');

                            LcdWriteCom(0x81);                            //寫地址 80表示初始地址

                            LcdWriteData('e');

                            LcdWriteCom(0x82);                            //寫地址 80表示初始地址

                            LcdWriteData('m');

                            LcdWriteCom(0x83);                            //寫地址 80表示初始地址

                            LcdWriteData('p');

                            LcdWriteCom(0x84);                            //寫地址 80表示初始地址

                            LcdWriteData(':');

                            LcdWriteCom(0x85);                            //寫地址 80表示初始地址

                            LcdWriteData('0'+datas[1]); //十位

                            LcdWriteCom(0x86);                            //寫地址 80表示初始地址

                            LcdWriteData('0'+datas[2]); //個位

                            LcdWriteCom(0x87);                            //寫地址 80表示初始地址

                            LcdWriteData('.');                             //顯示 ‘.’

                            LcdWriteCom(0x88);                            //寫地址 80表示初始地址

                            LcdWriteData('0'+datas[3]); //顯示小數點

                            LcdWriteCom(0x89);                            //寫地址 80表示初始地址

                            LcdWriteData('C'); //顯示小數點

                            LcdWriteCom(0x80+0x40);                            //寫地址 80表示初始地址

                            for(i=0;i<=8;i++)

                                                        {

                                                                      LcdWriteData(CNCHAR);

                                                        }

                            LcdWriteCom(0x80+0x40+13);

                            LcdWriteData('C');

//                            datas1[0]=SETTEMP/10;

//                            datas1[1]=SETTEMP%10;

//                            LcdWriteCom(0x80+0x40+9);

//                            LcdWriteData(datas1[0]+'0');

//                            LcdWriteCom(0x80+0x40+10);

//                            LcdWriteData(datas1[1]+'0');

                            LcdWriteCom(0x80+0x40+11);

                            LcdWriteData('.');

                            LcdWriteCom(0x80+0x40+12);

                            LcdWriteData('0');

}

3.2.4 串口通信程序模塊

將AT89C51的TXD連接COMPIM的TXD, AT89C51的RXD連接COMPIM的RXD,實現數據的接受發送。

              //串口配置

              SCON &= (uint8_t)((uint8_t)( ~( UART_MODE | UART_RX )));              //清SM0 SM1 REN

              SCON |= (uint8_t)( UART_8BAUDRATE_VOLATILE | UART_RX );

              //TIM1配置

              TMOD &= (uint8_t)((uint8_t)( ~TIM1_MODE ));

              TMOD |= TIM1_MODE_2;              //8位自動重裝

              PCON = 0x00;

              TH1 = 0xFD;                                                        //波特率默認配置為9600

              TL1 = 0xFD;

              TI = 1;                                                                      //清發送標志

              TR1 = 1;                                                        //使能定時器

}

uint8_t drv_uart_rx_bytes( uint8_t* RxBuffer )

{

              uint8_t l_RxLength = 0;

              uint16_t l_UartRxTimOut = 0x7FFF;

              while( l_UartRxTimOut-- )                            //在超時范圍內檢測數據

              {

                            if( 0 != RI )                                                        //檢測是否接收到數據

                            {

                                          RI = 0;                                                                      //清標志位

                                          *RxBuffer = SBUF;                            //讀數據

                                          RxBuffer++;

                                          l_RxLength++;

                                          l_UartRxTimOut = 0x7FFF;//重置超時檢測

                            }

              }

              return l_RxLength;                                          //等待超時，數據接收完成

}

4仿真測試分析

基本實現串口通信程序，實現當儀器通過串口接收到字符“A”時，儀器通過串口發送內容格式為“DD.DTDDU”的字符串，其中第1-4位“DD.D”為采集的溫度，第5位為字符“T”，為溫度標識，第6-7位“DD”為溫度上限值，第8位為字符“U”，為溫度上限值標識。

且AT89C51單片機雙擊加入hex文件，雙擊串口進行設置，如波特率，串口號，校驗位等，使用虛擬串口軟件虛擬串口線，用串口調試助手進行仿真調試。

5.結語

軟件設計中，把程序按功能分模塊的話能提高編程效率，把問題一一解決，同時使問題簡單化。

總的來說，自己從這次獨立的課程設計中收獲了一些知識與經驗，一些從書本中學之不來的東西，不是說理論無用，而這恰恰是在理論的土壤中開出的花朵，是在理論的肩膀望見的更寬廣的道路！成功來之不易，自主動手動腦實踐，小小的成果亦能帶來碩大的喜悅！
