D一個5V穩壓模塊

ID:258542 · 發表于 2018-7-6 09:01

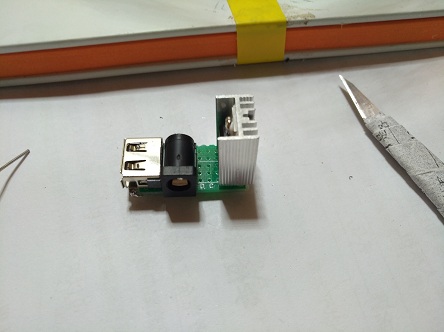

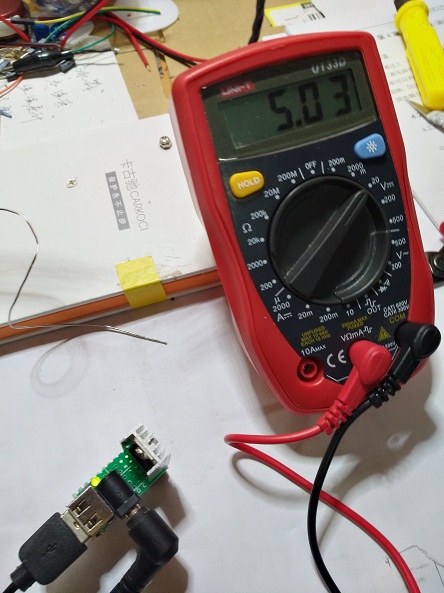

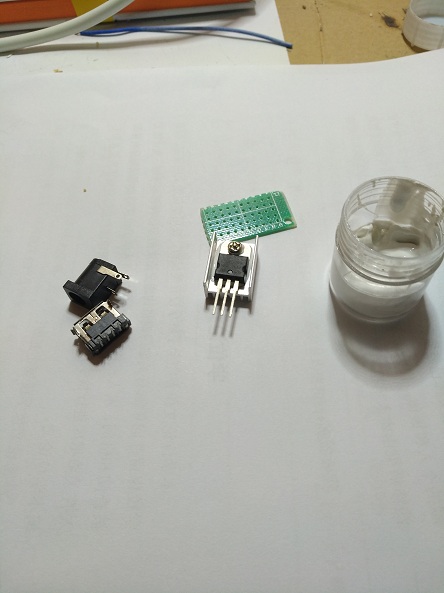

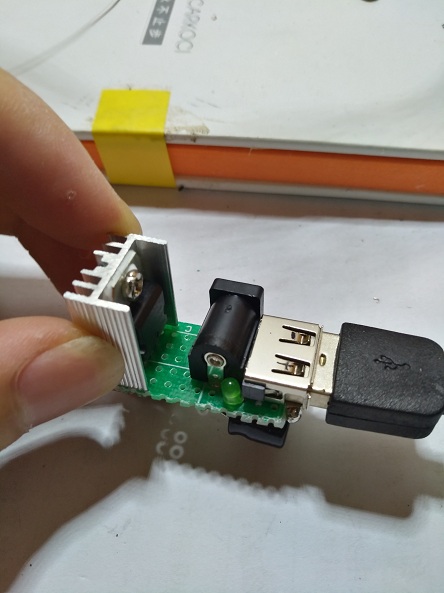

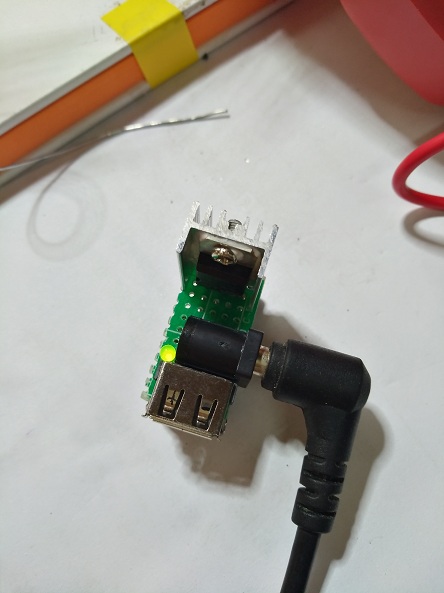

話說穩壓模塊已經爛大街了，但是我這個它也有他的特色，就是體積小。之前在玩的時候，經常發現沒有5V電源，由于手機充電器放在另一個地方，極為不方便，所以打算做一個，剛好找到了需要的零件，于是乎做吧，洞洞板都是用的邊角料，所以說嘛，很小�？磮D：零件，電路圖我就不上了，太簡單了，網上一搜一大把，看看下面這個圖就知道我的洞洞板有多小了吧

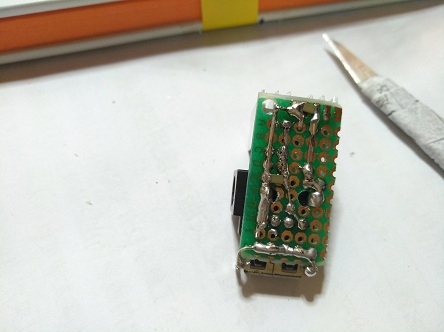

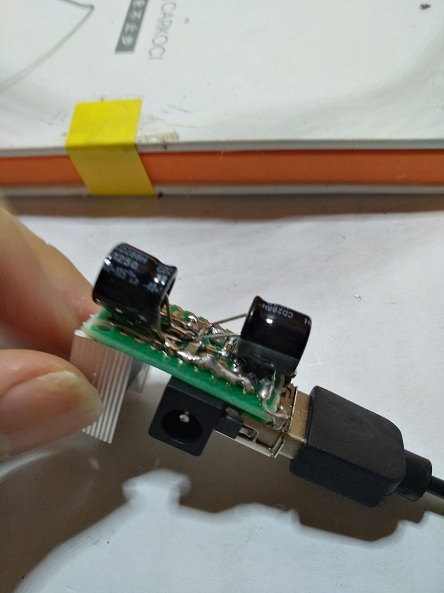

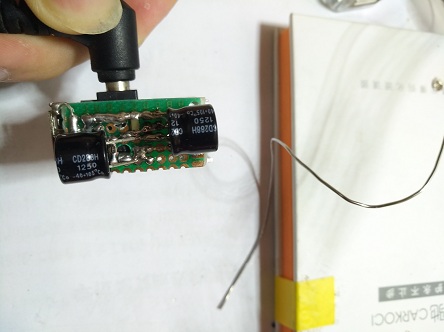

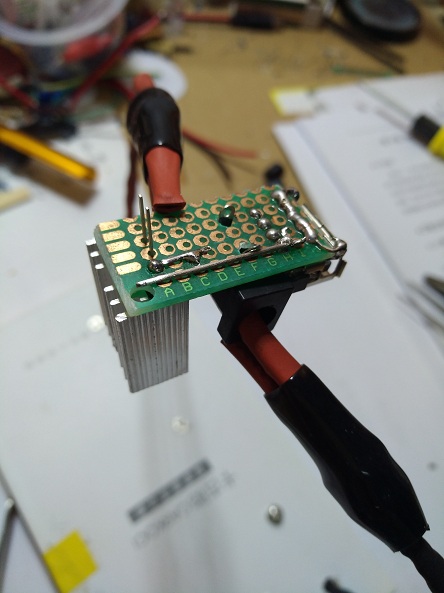

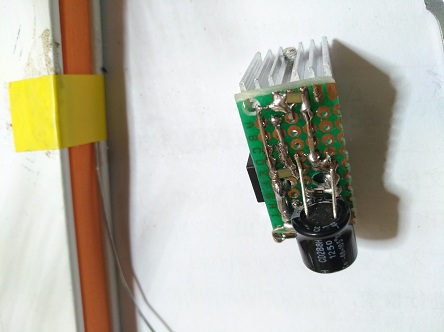

焊接

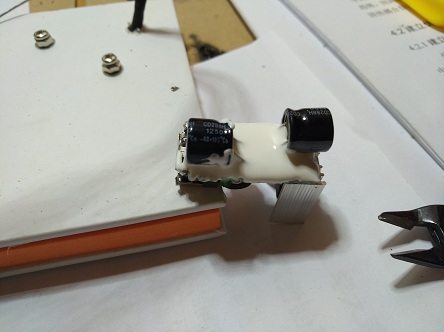

字不重要，看圖

完畢謝謝！

ID:366344 · 發表于 2018-7-6 15:44

想看看電路圖

ID:357373 · 發表于 2018-7-7 10:54

不會用的是降壓模塊吧這個也太麻了直接一個芯片就可以了不加電容

ID:258542 · 發表于 2018-7-7 18:41

shijinbede 發表于 2018-7-6 15:44
想看看電路圖

百度搜索7805穩壓電路圖，一大把，大都差不多

ID:258542 · 發表于 2018-7-7 18:42

xieqiang520 發表于 2018-7-7 10:54
不會用的是降壓模塊吧這個也太麻了直接一個芯片就可以了不加電容

這個就是7805芯片，加電容是濾波用的

ID:361858 · 發表于 2018-7-13 04:01

7805效率太低，可用LM1083,1084,LM2931等芯片

ID:584220 · 發表于 2019-8-5 16:05

貼片電容焊接的時候很容易壞掉看圖樓主是用的0.1u的？
