Altium Designer 如何修改PCB板的形狀

電梯直達

樓主

ID:368867 發表于 2018-7-10 17:21 | 只看該作者 |只看大圖回帖獎勵

首先我們要打開自己的Altium Designer軟件界面。

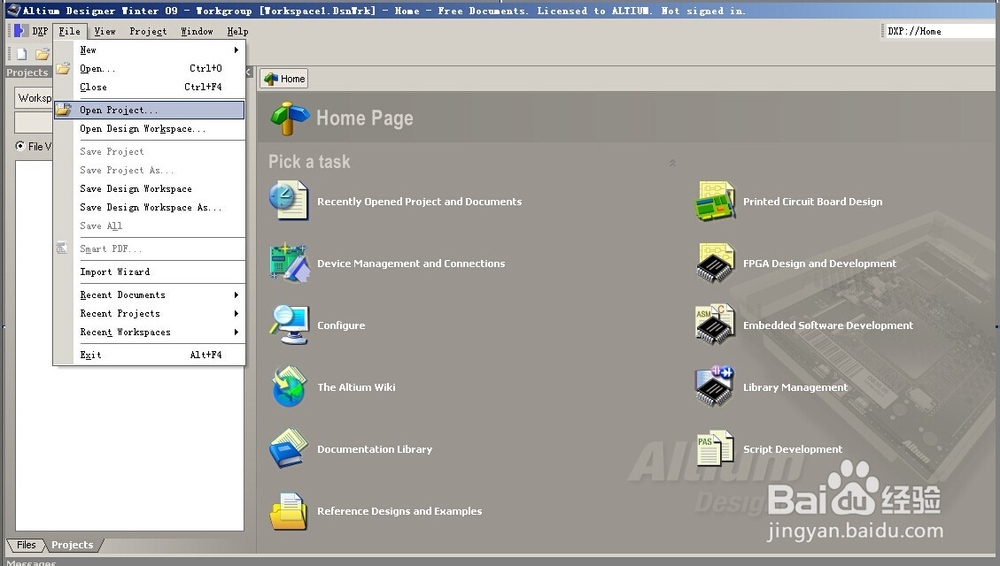

打開自己的工程，然后打開自己要修改的PCB板，小編的這個PCB板子，有些大，想裁剪一下，縮小點兒。

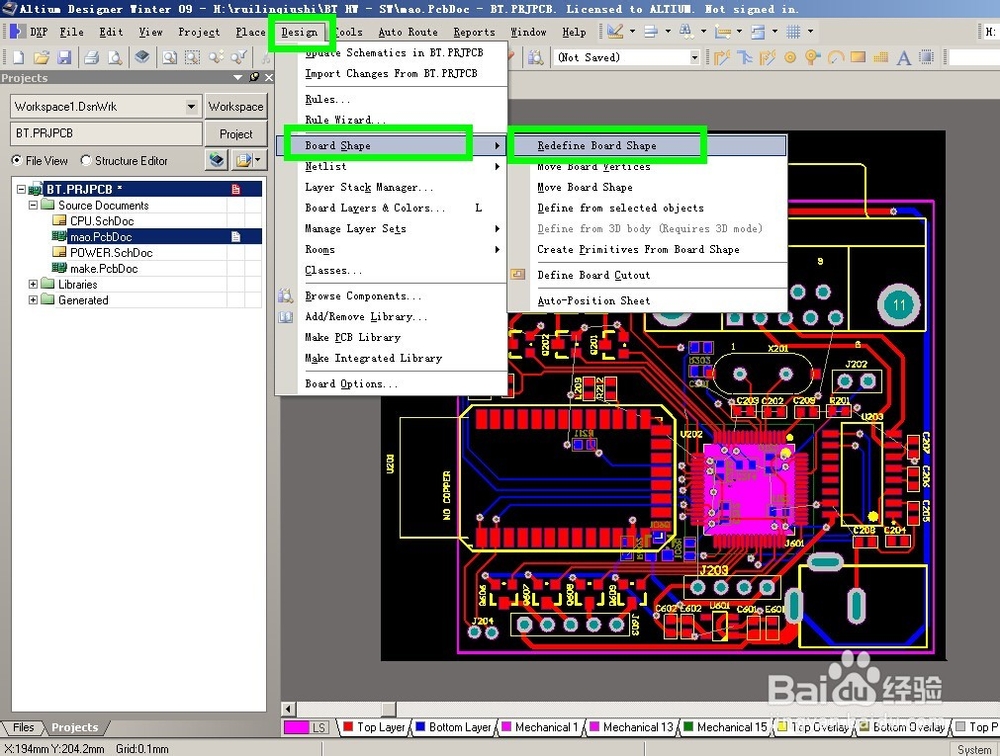

選擇菜單 Design-Board Shape -Redefine Board Shape。這個就是重新定義板子形狀的功能。如下圖。

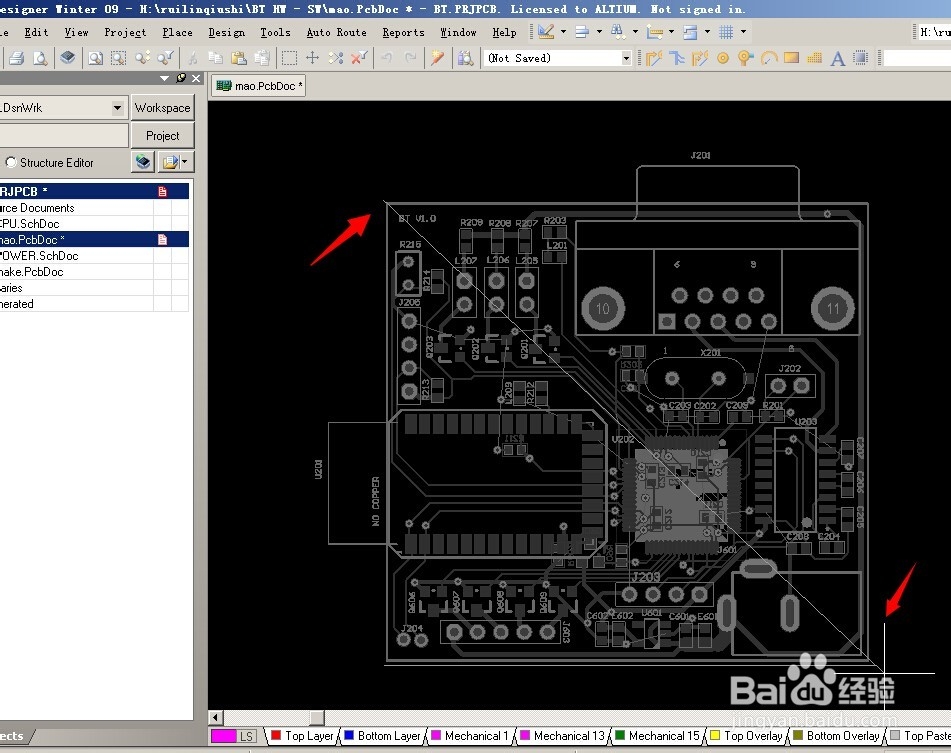

然后沿著你確定的形狀，按鼠標左鍵，一個點一個點選。下圖是選擇的過程圖。如下。
