對問題“常把三極管的CB短接，是不是為了做二極管用？“的回答

ID:368072 · 發表于 2018-7-16 14:30

歡迎大蝦指點

問題一，常把三極管的CB短接，是不是為了做二極管用？

回答一：

回答二：

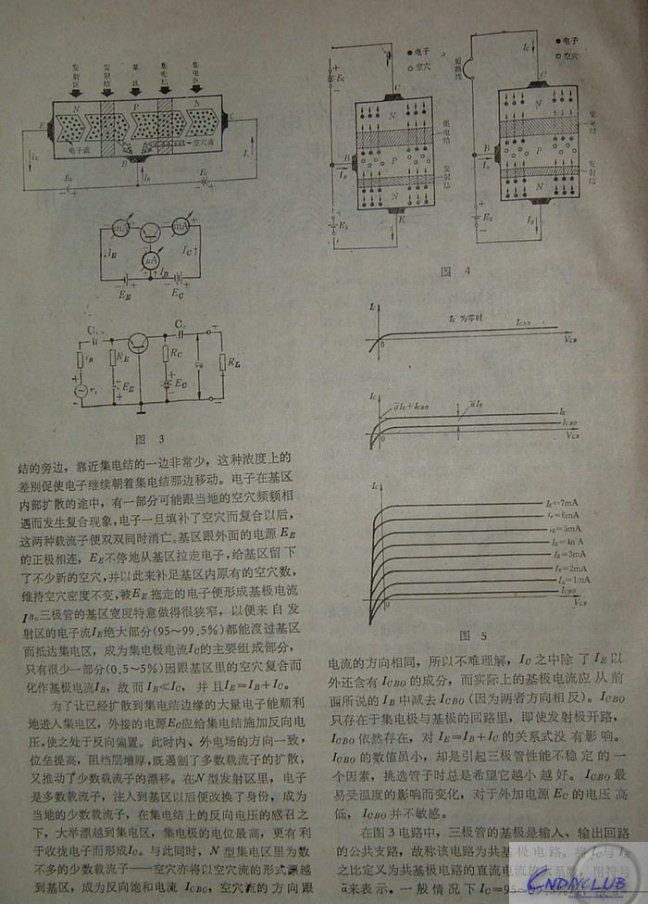

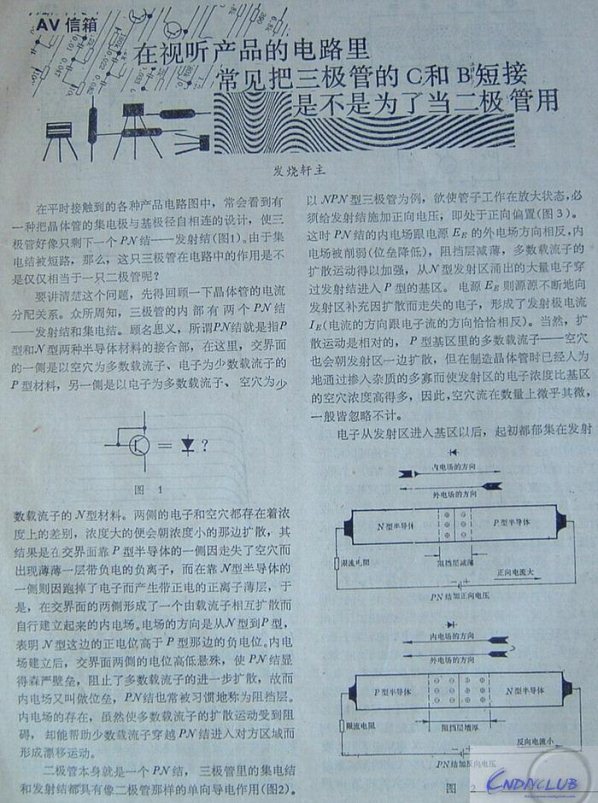

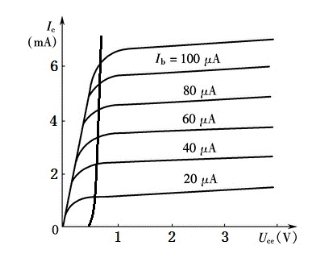

三極管b、c短接的接法一般是作二極管用，但當它小電流通電時三極管本身還是工作在線性放大區，這時Ube=Uce，一般硅三極管的be結導通時Ube≈0.7V，而三極管ce的飽和電壓一般在0.5V以下，小于0.7V，所以它還是工作在線性放大區。在下圖中可以看出，在小電流時也是工作在線性放大區的，它的負載曲線就是三極管的輸入特性曲線。

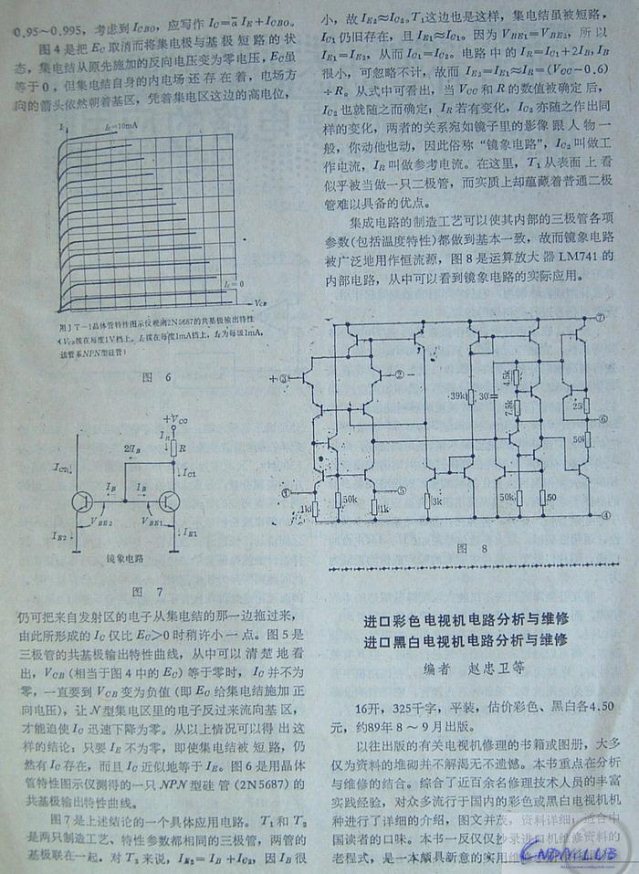

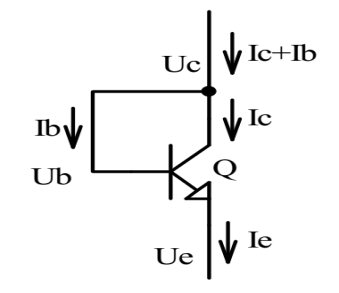

三極管b、c短接時，雖然Ube=Uce，但仍然存在Ib、Ic、Ie，有 Ie=Ib+Ic，且 Ic=β×Ib。

完整的Word格式文檔51黑下載地址：

晶體管（三極管）工藝知識積累.doc (437.5 KB, 下載次數: 21)

ID:253767 · 發表于 2018-7-18 09:27

謝謝分享。
