stm32f103rct6最小系統原理圖中VDDA怎么接

[復制鏈接]
ID:324786 發表于 2018-7-17 10:27 | 顯示全部樓層 |閱讀模式
誰能幫忙解釋下這個電源電路，詳細點。
求大神們幫忙

VDDA的電源

VDDA的電源

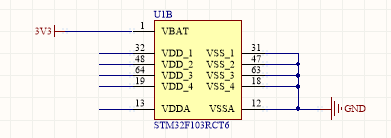

自己畫了一半，VBAT在AD中沒找到電池怎么辦。其他的VDD直接接電源是不是不好

自己畫了一半，VBAT在AD中沒找到電池怎么辦。其他的VDD直接接電源是不是不好
回復

使用道具 舉報

ID:94031 發表于 2018-7-17 16:42 | 顯示全部樓層
VCC與VDDA用0歐電阻分開是希望在畫板時線路分開在一點連接，防止干擾。
