基于STM32的智能風扇的設計

  [復制鏈接]
ID:277145 發表于 2018-7-17 10:47 | 顯示全部樓層 |閱讀模式
本設計以STM32F407ZGT6開發板為硬件基礎。制作了一個基于紅外遙控的多功能智能電風扇控制器，主要實現了以下功能:
1.實現電風扇的無極調速，并可以對電風扇的轉速進行設置和轉速的實時測試和顯示。
2. 電風扇至少產生三類風：“自然風”、“常風”和“睡眠風”。
  3. 能實現自帶定時開、關機。
4. 具備溫度測量功能和省電功能，可以根據溫度自動微調風速，當外界溫度低于設定溫度，電風扇停止轉動；外界溫度高于設定溫度，電風扇可恢復轉動測溫精度優于1攝氏度。
5. 具有LCD顯示功能，能顯示日期、時間、溫度、風扇轉速、運行模式等等信息。
6. 能實現全功能紅外遙控；通過紅外遙控板實現全部的參數設置與調節。
  7.可編程模式，可設置鬧鐘。

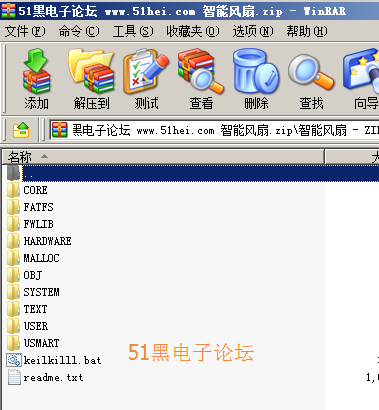

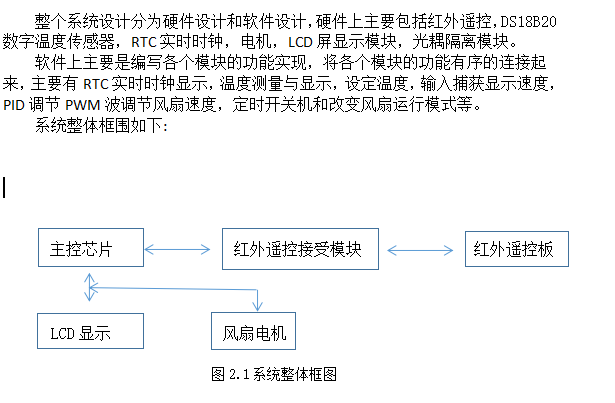

1.png 0.png

單片機源程序如下:
  1. #include "sys.h"
  2. #include "delay.h"
  3. #include "usart.h"
  4. #include "led.h"
  5. #include "lcd.h"
  6. #include "usmart.h"
  7. #include "rtc.h"
  8. #include "key.h"
  9. #include "timer.h"
  10. #include "remote.h"
  11. #include "ds18b20.h"
  12. #include "fontupd.h"
  13. #include "text.h"
  14. #include "w25qxx.h"
  15. #include "pwm.h"
  16. #include "mypid.h"
  17. #include "wkup.h"

  19. extern u8  TIM5CH1_CAPTURE_STA;                //輸入捕獲狀態
  20. extern u16        TIM5CH1_CAPTURE_VAL;        //輸入捕獲值
  21. long long temp,now_ses;
  22. long long set_in=30;
  23. long  long  pwm_out0;
  24. int t1=31,t2=5,t3=5,t4=5,t5=30;//睡眠風初始時間
  25. int ton=30; //定時開機時間
  26. int toff=30; //定時關機時間

  28. int flag=0,flag0=0,flag1=0;//模式標志
  29. int flag2=0,flag3=0,flag4=0;//起始標志為0

  31. short temperature;
  32. short temperature_set=25;

  34. int i=0,j=0;

  36. //RTC實時時鐘顯示
  37. void RTC_SHOW(void)
  38. {
  39.         RTC_TimeTypeDef RTC_TimeStruct;
  40.         RTC_DateTypeDef RTC_DateStruct;
  41.         u8 tbuf[40];
  42.         POINT_COLOR=BLUE;
  43.         RTC_GetTime(RTC_Format_BIN,&RTC_TimeStruct);

  45.         sprintf((char*)tbuf,"%02d:%02d:%02d",RTC_TimeStruct.RTC_Hours,RTC_TimeStruct.RTC_Minutes,RTC_TimeStruct.RTC_Seconds);
  46.         LCD_ShowString(180,120,210,16,24,tbuf);
  47.
  48.         RTC_GetDate(RTC_Format_BIN, &RTC_DateStruct);
  49.
  50.         sprintf((char*)tbuf,"20%02d-%02d-%02d",RTC_DateStruct.RTC_Year,RTC_DateStruct.RTC_Month,RTC_DateStruct.RTC_Date);
  51.         LCD_ShowString(30,120,210,16,24,tbuf);
  52.
  53.
  54.         sprintf((char*)tbuf,"%d",RTC_DateStruct.RTC_WeekDay);
  55.         LCD_ShowString(373,120,210,16,24,tbuf);
  56. }

  58. //LCD顯示
  59. void LCD_SHOW(void)
  60. {
  61. //        set_in=30;
  62.         POINT_COLOR=BLUE;
  63.         Show_Str(300,120,400,24,"星期: ",24,0);
  64.         POINT_COLOR=RED;
  65.         Show_Str(100,50,400,24,"多功能智能風扇控制器",24,0);
  66.         POINT_COLOR= DARKBLUE  ;
  67.         Show_Str(75,200,120,24,"設定轉速: ",24,0);
  68.         LCD_ShowString(350,200,100,4,24,"r/s");
  69.         LCD_ShowxNum(228,200,set_in,3,24,0);
  70.         Show_Str(75,280,200,24,"風扇轉速: ",24,0);
  71.         LCD_ShowString(350,280,100,4,24,"r/s");
  72.         LCD_ShowxNum(228,280,now_ses,3,24,0);
  73.         Show_Str(75,360,400,24,"運行模式: ",24,0);
  74.         Show_Str(75,440,400,24,"設置的溫度: ",24,0);
  75.         LCD_ShowString(245,440,100,4,24,".  C");
  76.         LCD_ShowxNum(228,440,temperature_set,3,24,0);
  77.         Show_Str(75,520,400,24,"當前的溫度: ",24,0);
  78.         LCD_ShowString(250,520,100,4,24,".  C");
  79.   LCD_ShowxNum(180,600,toff,3,24,0);
  80.   LCD_ShowxNum(335,600,ton,3,24,0);
  81.         Show_Str(75,600,400,24,"定時關機：",24,0);
  82.         Show_Str(230,600,400,24,"定時開機：",24,0);
  83.         Show_Str(350,680,400,24,"flag2= ",24,0);
  84.         LCD_ShowxNum(410,680,flag2,3,24,0);
  85.   Show_Str(75,660,400,24,"睡眠時間: ",24,0);
  86.   Show_Str(75,700,120,24,"t1: ",24,0);
  87.   LCD_ShowxNum(120,700,t1,3,24,0);
  88.   Show_Str(195,700,45,24,"t5: ",24,0);
  89.   LCD_ShowxNum(240,700,t5,3,24,0);
  90.
  91.         Show_Str(40,760,45,24,"t2:",24,0);
  92.         LCD_ShowxNum(85,760,t2,3,24,0);
  93.         Show_Str(160,760,45,24,"t3:",24,0);
  94.         LCD_ShowxNum(205,760,t3,3,24,0);
  95.         Show_Str(280,760,45,24,"t4: ",24,0);
  96.         LCD_ShowxNum(325,760,t4,3,24,0);
  97. //        Show_Str(75,600,400,24,"占空比:     /1000",24,0);
  98. //  LCD_ShowxNum(175,600,pwm_out0,3,24,0);
  99. }

  101. //溫度顯示函數
  102. void Show_temperature(void)
  103. {
  104.         u8 t;
  105.         temperature=DS18B20_Get_Temp();
  106.         if(temperature<0)
  107.         {
  108.                 LCD_ShowChar(30+40,520,'-',16,0);                        //顯示負號
  109.                 temperature=-temperature;                                        //轉為正數
  110.         }else LCD_ShowChar(30+40,520,' ',16,0);                        //去掉負號
  111.         LCD_ShowNum(150+70+8,520,temperature/10,2,24);        //顯示正數部分
  112.         LCD_ShowNum(150+70+40,520,temperature%10,1,24);        //顯示小數部分
  113. }



  117. int main(void)
  118. {
  119.         u8 key;
  120.         u8 *str=0;
  121.   u8 t=0;
  122.
  123.
  124.         NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//設置系統中斷優先級分組2
  125.         delay_init(168);      //初始化延時函數
  126.         uart_init(115200);                //初始化串口波特率為115200

  128.         usmart_dev.init(168);                //初始化USMART
  129.         LED_Init();                                          //初始化LED
  130.         LCD_Init();                                          //初始化LCD
  131.         My_RTC_Init();                                 //初始化RTC
  132.         Remote_Init();                                //紅外接收初始化
  133.         DS18B20_Init();
  134.         W25QXX_Init();                                //初始化W25Q128
  135.         exfuns_init();                                //為fatfs相關變量申請內存
  136.         font_init();
  137.         TIM2_Int_Init(4999,8399);        //計數0.5s發生一次中斷
  138.         TIM3_Int_Init(9999,8399);        //計數1s發生一次中斷
  139.         TIM7_Int_Init(4999,8399);        //計數0.5s發生一次中斷
  140.         TIM4_Int_Init(9999,8399); //計數1s發生一次中斷
  141.         TIM14_PWM_Init(1000-1,4-1);        //84M/4=21Mhz的計數頻率,重裝載值500，所以PWM頻率為 21M/1000=21Khz.
  142.
  143.         TIM5_CH1_Cap_Init(0XFFFFFFFF,84-1); //以1Mhz的頻率計數

  145.
  146.   RTC_Set_WakeUp(RTC_WakeUpClock_CK_SPRE_16bits,0);                //配置WAKE UP中斷,1秒鐘中斷一次


  149.   while(DS18B20_Init())        //DS18B20初始化
  150.         {
  151.                 LCD_ShowString(30,130,200,16,16,"DS18B20 Error");
  152.                 delay_ms(200);
  153.         }
  154.
  155.         TIM_SetCompare1(TIM14,550);
  156.         while(1)
  157.         {
  158.                 RTC_Set_AlarmA(2,18,37,0);
  159.                 RTC_SHOW();
  160.                 LCD_SHOW();
  161.                 Show_temperature();
  162.           key=Remote_Scan();
  163.

  165. //                TIM_SetCompare1(TIM14,0);
  166.                 if(temperature_set<temperature/10||temperature_set==temperature/10)
  167.                 {
  168.                         if(j==0)
  169.                         {
  170.                                 LCD_LED=1;
  171.                                 if(TIM5CH1_CAPTURE_STA&0X80)
  172.                                 {
  173.                                         temp=TIM5CH1_CAPTURE_STA&0X3F;
  174.                                         temp*=0XFFFFFFFF;
  175.                                         temp+=TIM5CH1_CAPTURE_VAL;
  176.
  177.                                         printf("HIGH:%lld us\r\n",temp);
  178.                                         TIM5CH1_CAPTURE_STA=0x80;                             //關閉下一次捕獲
  179.                                         TIM_ITConfig(TIM5,TIM_IT_Update|TIM_IT_CC1,DISABLE);

  181.                                                 now_ses = 1000000 / (temp * 200);
  182.                                                 pwm_out0 = pid_function2(set_in,now_ses);
  183.                                                 TIM_SetCompare1(TIM14,pwm_out0);
  184.
  185.                                         TIM_ITConfig(TIM5,TIM_IT_Update|TIM_IT_CC1,ENABLE);//允許更新中斷 ,允許CC1IE捕獲中斷
  186.                                         TIM5CH1_CAPTURE_STA=0;                             //開啟下一次捕獲
  187.                                 }
  188.                         }
  189.                 }
  190.                 else if(temperature_set>temperature/10)
  191.                 {
  192.                         pwm_out0 =0;now_ses =0;
  193.                         TIM_SetCompare1(TIM14,pwm_out0);
  194.                         LCD_LED=0;
  195.                         j=0;
  196.
  197.                 }
  198.
  199.                 if(key)
  200.                 {
  201.                         delay_ms(200);
  202.                         if(key == Remote_Scan())
  203.                         {
  204.                                 switch(key)
  205.                                 {

  207.
  208.                                         case 98:                             //調溫
  209.                                                                 str="UP";
  210.                                                     temperature_set++;
  211.                                               j=0;
  212.                                                                 break;

  214.                                         case 168:str="DOWN";
  215.                                                     temperature_set--;
  216.                                               j=0;
  217.                                                                 break;
  218.
  219.
  220.
  221.                                         case 152:str="2";           //調速
  222.                                               set_in++;
  223.                                               break;
  224.
  225.                                         case 56:str="8";
  226.                                               set_in--;
  227.                                               break;
  228.
  229.
  230.                                         case 224:str="VOL-";       //睡眠時間
  231.                                               if(flag4==0)
  232.                                                                 {
  233.                                                  t1--;
  234.                                                                 }
  235.                                                                 if(flag4==1)
  236.                                                                 {
  237.                                                  t5--;
  238.                                                                 }
  239.                                               break;
  240.
  241.                                         case 144:str="VOL+";
  242.                                               if(flag4==0)
  243.                                                                 {
  244.                                                  t1++;
  245.                                                                 }
  246.                                                                 if(flag4==1)
  247.                                                                 {
  248.                                                  t5++;
  249.                                                                 }
  250.                                                                 break;
  251.
  252.
  253.                                         case 162:str="POWER";
  254.                                              {
  255.                 TIM_Cmd(TIM5, DISABLE);       //失能TIM5
  256.                                                           TIM_SetCompare1(TIM14,0);   //PWM輸出高電平
  257.                                         TIM5CH1_CAPTURE_STA=1;
  258.                                         TIM_ITConfig(TIM5,TIM_IT_Update|TIM_IT_CC1,DISABLE);
  259.                                                                 LCD_LED=0;
  260.                                                                 flag3=0;
  261.                 j=1;
  262.                                                                 break;
  263.                                                          }
  264.                                         case 226:str="ALIENTEK";
  265.                                                          {
  266.                                                           TIM_Cmd(TIM5, ENABLE);       //使能TIM5  (捕獲模式)
  267.                                         TIM_SetCompare1(TIM14,550);
  268.                                         TIM5CH1_CAPTURE_STA=0;
  269.                                         TIM_ITConfig(TIM5,TIM_IT_Update|TIM_IT_CC1,ENABLE);
  270.                                                                 LCD_LED=1;
  271.                 j=0;
  272.                                                                 flag3=0;
  273.                                                          }
  274.                                                          break;
  275.
  276.
  277.                                         case 176: str="3";          //定時關機
  278.                                                          ton++;
  279.                                                          flag2=1;
  280.                                                          break;
  281.                                         case 90: str="9";
  282.                                                          ton--;
  283.                                                          flag2=1;
  284.                                                          break;
  285.
  286.
  287.                                         case 104:str="1";          //定時關機
  288.                                                          toff++;
  289.                                                          flag2=0;
  290.                                                          break;
  291.                                         case 16:str="7";
  292.                                                          toff--;
  293.                                                          flag2=0;
  294.                                                          break;
  295.
  296.
  297.                                         case 48:str="4";      //可編程模式時間設置
  298.                                                          t2++;
  299.                                                          break;
  300.                                         case 24:str="5";
  301.                                                          t3++;
  302.                                                          break;
  303.                                         case 122:str="6";
  304.                                                          t4++;
  305.                                                          break;
  306.
  307.
  308.                                         case 2:str="PLAY";   //確認開關機
  309.                                                          {
  310.                                                                  if(flag3==0)
  311.                                                                  {
  312.                                                                                 TIM_Cmd(TIM4, ENABLE);            //定時開/關機
  313.                                                                  }
  314.                                                                  if(flag3==1)
  315.                                                                  {
  316.                                                                          TIM_Cmd(TIM4, DISABLE);            //取消定時開/關機
  317.                                                                          flag3=0;
  318.                                                                  }
  319.                                                          }
  320.                break;
  321.
  322.
  323.
  324.                                         case 34:                    //模式調節
  325.                                                    i--;
  326.                                                          str="LEFT";
  327.                                             if(i==1)
  328.                                                          {
  329.                                                                 LCD_Fill(180,350,600,420,WHITE);        //清除之前的顯示
  330.                                                                 Show_Str(200,360,400,24,"常風",24,0);
  331.                                   TIM_Cmd(TIM7,DISABLE);
  332.                                                          }
  333.                                                          if(i==2)
  334.                                                          {
  335.                                                                  LCD_Fill(180,350,600,420,WHITE);        //清除之前的顯示
  336.                                                                  Show_Str(200,360,400,24,"睡眠風",24,0);
  337.                                    TIM_Cmd(TIM7,DISABLE);
  338.                                                                  flag1=0;
  339.                                                          }
  340.                                                          if(i==3)
  341.                                                          {
  342.                                                                         LCD_Fill(180,350,600,420,WHITE);        //清除之前的顯示
  343.                                                                         Show_Str(200,360,400,24,"自然風",24,0);
  344.                                                          }
  345.                                                          if(i==4)
  346.                                                          {
  347.                                                                         LCD_Fill(180,350,600,420,WHITE);        //清除之前的顯示
  348.                                                                         Show_Str(200,360,400,24,"可編程模式",24,0);
  349.                                     TIM_Cmd(TIM7,DISABLE);
  350.                                                          }
  351.                                                          if(i<=0)
  352.                                                          {
  353.                                                                  i=0;
  354.                                                            set_in=30;
  355.                                                          }
  356.                                                          break;
  357.
  358.                                         case 194:
  359.                                                    i++;
  360.                                                          str="RIGHT";
  361.                                                          if(i==1)
  362.                                                          {
  363.                                                                 LCD_Fill(180,350,600,420,WHITE);        //清除之前的顯示
  364.                                                                 Show_Str(200,360,400,24,"常風",24,0);
  365.                                                           TIM_SetCompare1(TIM14,pwm_out0);   //失能TIM14
  366.                                                           TIM_Cmd(TIM5, ENABLE);       //失能TIM5
  367.                                                           TIM5CH1_CAPTURE_STA=0;
  368.                                                           TIM_ITConfig(TIM5,TIM_IT_Update|TIM_IT_CC1,ENABLE);
  369.                                                          }
  370.                                                          if(i==2)
  371.                                                          {
  372.                                                                 LCD_Fill(180,350,600,420,WHITE);        //清除之前的顯示
  373.                                                                 Show_Str(200,360,400,24,"睡眠風",24,0);
  374.                                                                 flag1=0;
  375.                                                          }
  376.                                                          if(i==3)
  377.                                                          {
  378.                                                                         LCD_Fill(180,350,600,420,WHITE);        //清除之前的顯示
  379.                                                                         Show_Str(200,360,400,24,"自然風",24,0);
  380.                                                                   TIM_SetCompare1(TIM14,pwm_out0);   //失能TIM14
  381.                                                                   TIM_Cmd(TIM5, ENABLE);       //失能TIM5
  382.                                                                   TIM5CH1_CAPTURE_STA=0;
  383.                                                                   TIM_ITConfig(TIM5,TIM_IT_Update|TIM_IT_CC1,ENABLE);
  384.                                                          }
  385.                                                          if(i==4)
  386.                                                          {
  387.                                                                         LCD_Fill(180,350,600,420,WHITE);        //清除之前的顯示
  388.                                                                         Show_Str(200,360,400,24,"可編程模式",24,0);
  389.                                                          }
  390.                            if(i>=5)
  391.                                                          {
  392.                                                             i=0;
  393.                                                                   set_in=30;
  394.                                                          }
  395.                                              break;
  396.                                         }
  397.                         }
  398.                         if(i==1)                                             //常風
  399.                          {
  400.                                  TIM_Cmd(TIM3,DISABLE); //失能TIM3        (睡眠風計時)
  401.                                  TIM_Cmd(TIM7,DISABLE); //失能TIM7        (自然風計時)
  402.                                  TIM_Cmd(TIM2, DISABLE);
  403.                          }
  404.                          if(i==2)                                           //睡眠風
  405.                          {
  406.                                  TIM_Cmd(TIM7,DISABLE); //失能TIM7
  407.                                  TIM_Cmd(TIM3,ENABLE); //使能定時器3
  408.                                  TIM_Cmd(TIM2, DISABLE);
  409.                          }
  410.                          if(i==3)                                         //自然風
  411.                          {
  412.                                  TIM_Cmd(TIM3,DISABLE); //失能TIM3
  413.                                  TIM_Cmd(TIM7,ENABLE);  //使能TIM7
  414.                                  TIM_Cmd(TIM2, DISABLE);
  415.                          }
  416.                          if(i==4)                                        //可編程
  417.                          {
  418.                                  TIM_Cmd(TIM3,DISABLE); //失能TIM3
  419.                                  TIM_Cmd(TIM7,DISABLE);  //使能TIM7
  420.                                  TIM_Cmd(TIM2,ENABLE);  //使能TIM2
  421.                          }
  422.                 }
  423.         }
  424. }

  426. //定時器3中斷服務函數     睡眠風定時
  427. void TIM3_IRQHandler(void)
  428. {
  429.         if(TIM_GetITStatus(TIM3,TIM_IT_Update)==SET) //溢出中斷
  430.         {
  431.                 if(flag1==0)
  432.                 {
  433.                   t1--;
  434.                         if(t1==0)              //關機
  435.                         {
  436.                                 flag1=1;
  437.                                 TIM_SetCompare1(TIM14,0);   //失能TIM14
  438.                                 TIM_Cmd(TIM5, DISABLE);       //失能TIM5
  439.                                 TIM5CH1_CAPTURE_STA=1;
  440.                                 TIM_ITConfig(TIM5,TIM_IT_Update|TIM_IT_CC1,DISABLE);
  441.                                 TIM_Cmd(TIM7,DISABLE);
  442.                                 LCD_LED=0;
  443.                                 j=1;
  444.                                 flag4=1;
  445.                         }
  446.                 }
  447.                 if(flag1==1)
  448.                 {
  449.       t1++;
  450.                         if(t1==t5)             //開機
  451.                         {
  452.         flag1=0;
  453.                                 TIM_SetCompare1(TIM14,pwm_out0);   //使能TIM14
  454.                                 TIM_Cmd(TIM5, ENABLE);       //使能TIM5
  455.                                 TIM5CH1_CAPTURE_STA=0;
  456.                                 TIM_ITConfig(TIM5,TIM_IT_Update|TIM_IT_CC1,ENABLE);
  457.                                 TIM_Cmd(TIM7,ENABLE);
  458.         LCD_LED=1;
  459.         j=0;
  460.                                 flag4=0;
  461.                         }
  462.                 }
  463.         }
  464.         TIM_ClearITPendingBit(TIM3,TIM_IT_Update);  //清除中斷標志位
  465. }

  467. //定時器7中斷服務函數                      自然風
  468. void TIM7_IRQHandler(void)
  469. {
  470.         if(TIM_GetITStatus(TIM7,TIM_IT_Update)==SET) //溢出中斷
  471.         {
  472.                 if(flag==0)
  473.                 {
  474.                         set_in--;
  475.                         if(set_in<=1)
  476.                         {
  477.                                 flag=1;
  478.                         }
  479.                 }
  480.                 if(flag==1)
  481.                 {
  482.                         set_in++;
  483.                         if(set_in>=55)
  484.                         {
  485.                                 flag=0;
  486.                         }
  487.                 }
  488.                 TIM_ClearITPendingBit(TIM7,TIM_IT_Update);  //清除中斷標志位
  489.         }
  490. }


  493. //定時器2中斷服務函數               可編程
  494. void TIM2_IRQHandler(void)
  495. {
  496.         if(TIM_GetITStatus(TIM2,TIM_IT_Update)==SET) //溢出中斷
  497.         {
  498.                 if(flag0==0)
  499.                 {
  500.                         t2--;
  501.                         set_in=50;
  502.                         if(t2==0)
  503.                         {
  504.                           TIM_Cmd(TIM7,DISABLE);
  505.                                 flag0=1;
  506.                                 t2=5;
  507.                         }
  508.                 }
  509.
  510.                 if(flag0==1)
  511.                 {
  512.                         t3--;
  513.                         set_in=30;
  514.                         if(t3==0)
  515.                         {
  516.                           TIM_Cmd(TIM7,DISABLE);
  517.                                 flag0=2;
  518.                                 t3=5;
  519.                         }
  520.                 }
  521.
  522.                 if(flag0==2)
  523.                 {
  524.                         t4--;
  525.                         TIM_Cmd(TIM7,ENABLE);
  526.                         if(t4==0)
  527.                         {
  528.                           TIM_Cmd(TIM7,DISABLE);
  529.                                 TIM_Cmd(TIM5, DISABLE);       //失能TIM5
  530.                                 TIM_SetCompare1(TIM14,0);   //PWM輸出高電平
  531.                                 TIM5CH1_CAPTURE_STA=1;
  532.                                 TIM_ITConfig(TIM5,TIM_IT_Update|TIM_IT_CC1,DISABLE);
  533.                                 LCD_LED=0;
  534.         j=1;
  535.                                 flag0=0;
  536.                                 t4=5;
  537.                                 TIM_Cmd(TIM2, DISABLE);
  538.                         }
  539.                 }
  540.                 TIM_ClearITPendingBit(TIM2,TIM_IT_Update);  //清除中斷標志位
  541.         }
  542. }



  546. //定時器4中斷服務函數                定時開/關機
  547. void TIM4_IRQHandler(void)
  548. {
  549.         if(TIM_GetITStatus(TIM4,TIM_IT_Update)==SET) //溢出中斷
  550.         {
  551.                 if(flag2==0)
  552.                 {
  553.                         toff--;
  554.                   flag3=1;
  555.                         if(toff==0)
  556.                         {
  557.                          TIM_Cmd(TIM4, DISABLE);
  558.                          TIM_SetCompare1(TIM14,0);   //失能TIM14
  559.                          TIM_Cmd(TIM5, DISABLE);       //失能TIM5
  560.                          TIM5CH1_CAPTURE_STA=1;
  561.                          TIM_ITConfig(TIM5,TIM_IT_Update|TIM_IT_CC1,DISABLE);
  562.        LCD_LED=0;
  563.        j=1;
  564.                         }
  565.                 }
  566.           if(flag2==1)
  567.     {
  568.       ton--;
  569.                   flag3=1;
  570.       if(ton==0)
  571.             {
  572.                                 TIM_Cmd(TIM4, DISABLE);
  573.                                 TIM_Cmd(TIM5, ENABLE);       //使能TIM5  (捕獲模式)
  574.                                 TIM5CH1_CAPTURE_STA=0;
  575.                                 TIM_SetCompare1(TIM14,550);
  576.                                 TIM_ITConfig(TIM5,TIM_IT_Update|TIM_IT_CC1,ENABLE);
  577.         LCD_LED=1;
  578.                                 j=0;
  579.                         }
  580.     }
  581.     TIM_ClearITPendingBit(TIM4,TIM_IT_Update);  //清除中斷標志位
  582.   }
  583. }
復制代碼

所有資料51hei提供下載:
智能風扇.rar (9.11 MB, 下載次數: 446)
