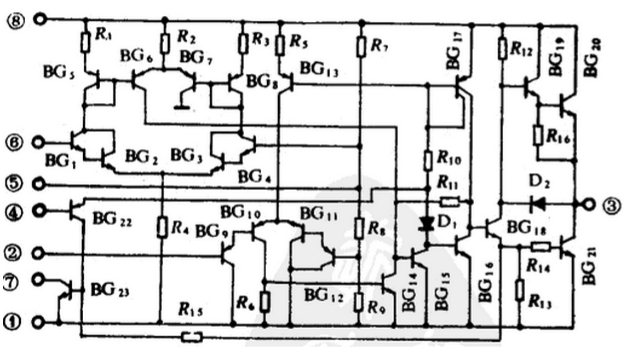

電路原理圖

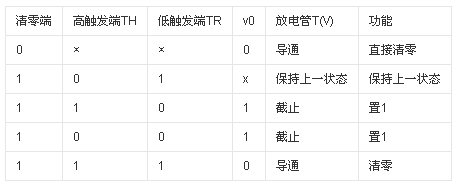

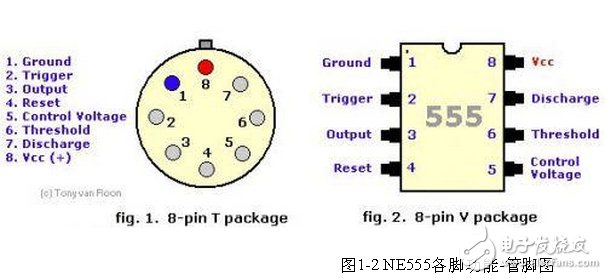

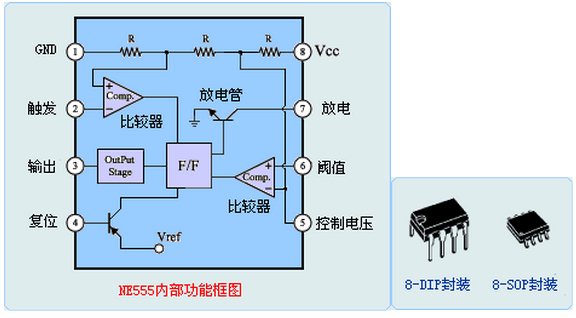

 PWM調速：脈寬調制的全稱為：Pulse WidthModulator、簡稱PWM、由于它的特殊性能、常被用于直流負載回路中、燈具調光或直流電動機調速、HW-1020型調速器、就是利用脈寬調制(PWM)原理制作的馬達調速器、PWM調速器。 555定時器又稱時基電路。555定時器按照內部元件分有雙極型（又稱TTL型）和單極型兩種。雙極型內部采用的是晶體管；單極型內部采用的則是場效應管，常見的555時基集成電路為塑料雙列直插式封裝，正面印有555字樣，左下角為腳①，管腳號按逆時針?lè)较蚺帕小?/font> 555 定時器的功能主要由兩個比較器決定。兩個比較器的輸出電壓控制RS 觸發器和放電管的狀態。在電源與地之間加上電壓，當 5 腳懸空時，則電壓比較器 C1 的同相輸入端的電壓為 2VCC /3，C2 的反相輸入端的電壓為VCC /3。若觸發輸入端 TR 的電壓小于VCC /3，則比較器 C2 的輸出為 0，可使 RS 觸發器置 1，使輸出端 OUT=1。如果閾值輸入端 TH 的電壓大于 2VCC/3，同時 TR 端的電壓大于VCC /3，則 C1 的輸出為 0，C2 的輸出為 1，可將 RS 觸發器置 0，使輸出為低電平。 它的各個引腳功能如下： 1腳：外接電源負端VSS或接地，一般情況下接地。 2腳：低觸發端TR。 3腳：輸出端Vo 4腳：是直接清零端。當此端接低電平，則時基電路不工作，此時不論TR、TH處于何電平，時基電路輸出為“0”，該端不用時應接高電平。 5腳：VC為控制電壓端。若此端外接電壓，則可改變內部?jī)蓚�(gè)比較器的基準電壓，當該端不用時，應將該端串入一只0.01μF電容接地，以防引入干擾。 6腳：高觸發端TH。 7腳：放電端。該端與放電管集電極相連，用做定時器時電容的放電。 8腳：外接電源VCC，雙極型時基電路VCC的范圍是4.5 ~ 16V，CMOS型時基電路VCC的范圍為3 ~ 18V。一般用5V。在1腳接地，5腳未外接電壓，兩個比較器A1、A2基準電壓分別為低電平的情況下，555時基電路的功能表如表1示。 表1 ：555定時器的功能表 555定時器內部功能結構分析 555 定時器的內部電路框圖如圖所示。它內部包括兩個電壓比較器，三個等值串聯電阻，一個 RS 觸發器，一個放電管 T 及功率輸出級。它提供兩個基準電壓VCC /3 和 2VCC /3 NE555時基電路封形式有兩種，一是DIP雙列直插8腳封裝，另一種是SOP-8小型（SMD）封裝形式。其他HA17555、LM555、CA555分屬不同的公司生產的產品。內部結構和工作原理都相同。NE555屬于CMOS工藝制造，下面我們將對其進行介紹。 上圖是NE555的外形封裝圖和它的內部功能原理框圖，下圖是它的內部等效電路。NE555的內部中心電路是三極管Q15和Q17加正反饋組成的RS觸發器。輸入控制端有直接復位Reset端，通過比較器A1，復位控制端的TH、比較器A2置位控制的T。輸出端為F，另外還有集電極開路的放電管DIS。它們控制的優先權是R、T、TH。 |
