4X4矩陣鍵盤AD PCB布線，怎么布，四個引腳，連崩潰了

ID:371425 · 發表于 2018-7-19 20:14

新手

ID:371425 · 發表于 2018-7-19 20:15

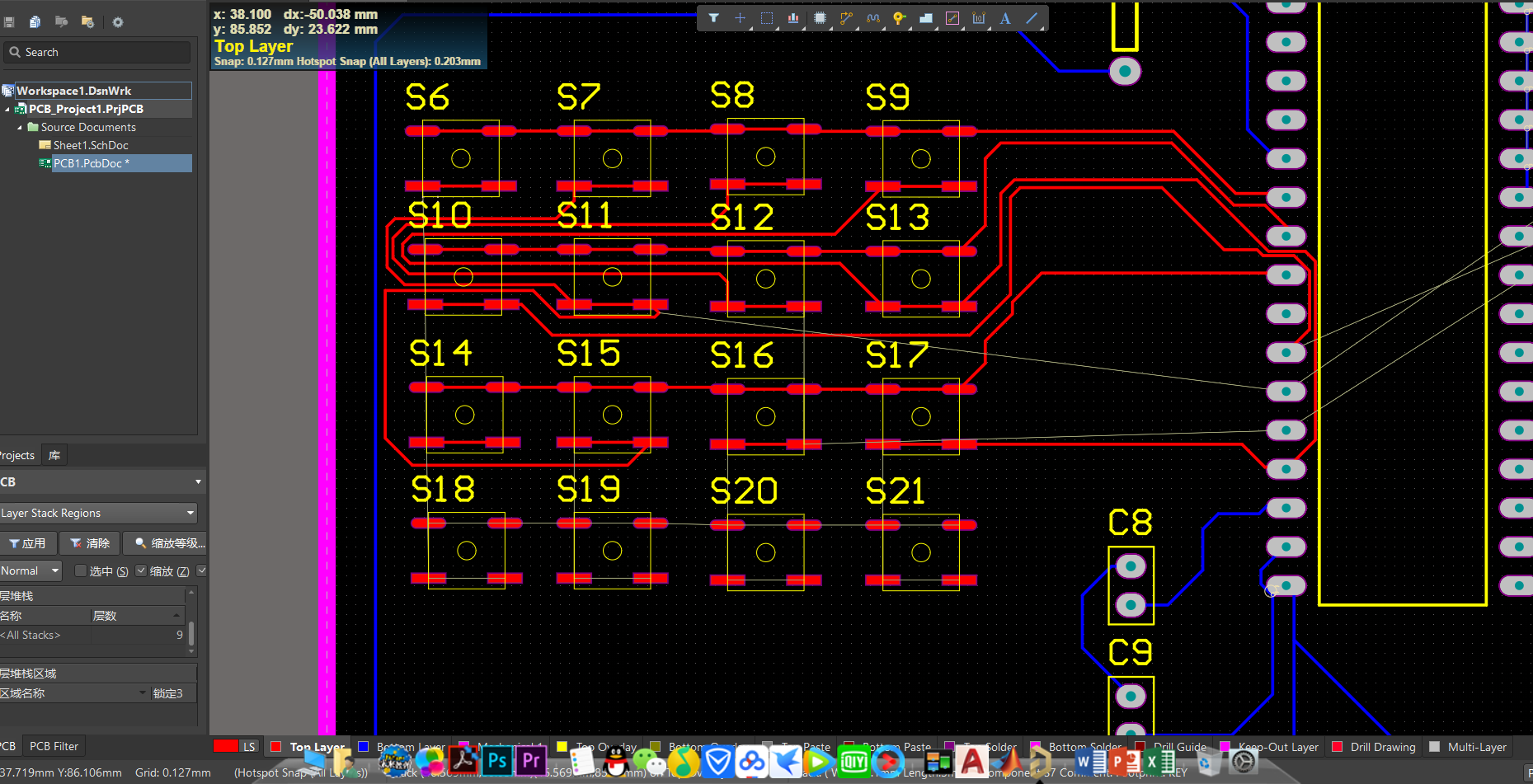

第一次畫板子，四個引腳連崩潰了

ID:341842 · 發表于 2018-7-19 23:47

調整為豎立，一排要連的四個先連，后另跨行的用Via聯接，按圖上看走線很細，如果要去打板很多普通刻板商是做不出來的，能做出來的是那些高精度的廠商，所調整線寬；走線不要繞那么遠，不要直角走線；布局和走細需要耐心

ID:341842 · 發表于 2018-7-19 23:48

如可的話，發一個PCB文件給我，我?guī)湍惝嫼笤賲⒖?/td>

ID:7485 · 發表于 2018-7-20 07:24

連接橫向一排內相同方位的每一個腳。連接縱向的一排內相同方位的每一個腳。（每一個按鈕內有兩個開關，要保證縱向、橫向是在一個開關上）橫向4根線，縱向4根線。這個應該不難。也沒必要兩個開關都連接。

ID:245053 · 發表于 2018-7-20 07:50

雙面板不存在布線困難的

ID:371425 · 發表于 2018-7-20 08:26

lanyu8388 發表于 2018-7-19 23:47
調整為豎立，一排要連的四個先連，后另跨行的用Via聯接，按圖上看走線很細，如果要去打板很多普通刻板商是 ...

是把所有微動開關變成豎著嗎，還有via穿線是過孔的意思嗎，過孔的作用是連接第二層板還是線穿不過過去了，從背后繞過去的意思

ID:341842 · 發表于 2018-7-20 12:32

stephen_pro 發表于 2018-7-20 08:26
是把所有微動開關變成豎著嗎，還有via穿線是過孔的意思嗎，過孔的作用是連接第二層板還是線穿不過過去了 ...

按你所繪的圖來看是雙層板，頂?shù)變蓪佣伎梢宰呔€，兩層走行通過VIA過孔聯接; 可以的話發一份文件給我，我?guī)湍悴枷拢竽阍賲⒖肌?br /> email : mbjin_xm@139.com
