一般單顆LED的導通電壓紅黃光在2.4V左右，藍綠光在3.6V左右； 但做成照明LED成品，它可能用在直流12V，或者交流100V~240V的電源上，自然需要提供一個恒流或者恒壓的電源作為驅動，一個良好的電源驅動可以提高照明LED產品的壽命（即光衰）。 LED 驅動電路除了要滿足安全要求外，另外的基本功能應有兩個方面，一是盡可能保持恒流特性，尤其在電源電壓發生±15％的變動時，仍應能保持輸出電流在±10％的范圍內變動。二是驅動電路應保持較低的自身功耗，這樣才能使LED 的系統效率保持在較高水平
下面是其中的一個文檔內容預覽：
如圖1所示的驅動電路是采用反饋電壓進行LED亮度控制的，而如圖2所示的電路是采用PWM信號控制白光LED的亮度的。在如圖2所示電路中，IC的EN端子是可使開關變換器做ON／OFF模式運行的端子，如果對EN端子施加PWM信號，白光LED會以某種速度做ON／OFF模式運行，進而實現LED亮度的控制，此電路的Tcl輸出信號需經A／D變換器轉換為數字信號。利用PWM信號控制白光LED的亮度時，白光LED的平均電流／LED（ave）可按下式計算。

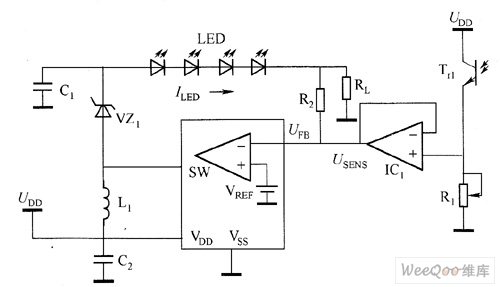

圖1 利用周圍照度控制LED亮度的驅動電路

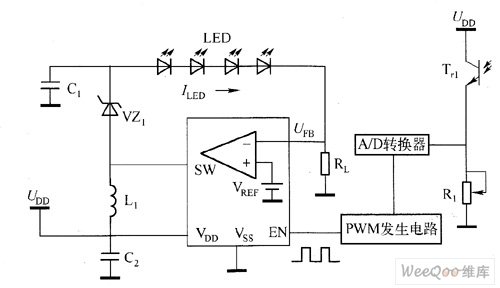

圖2 利用PWM信號控制LED亮度的驅動電路
式中，ILED（max）為開關變換器的最大輸出電流；SDUTY為PWM信號的占空因子（％）。

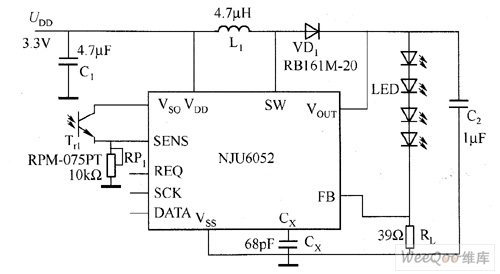

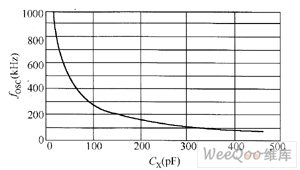

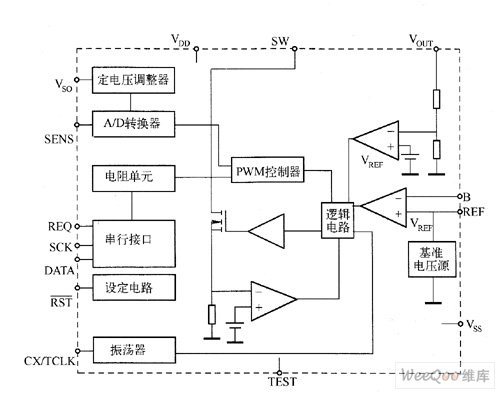

如圖3所示為NJU6502 IC電路的方塊圖，NJU6502 IC由開關變換器、晶體管輸入電路、晶體管輸入電路、A／D變換器、PWM控制器，以及可從微控器設定內部阻抗值與工作模式的串行接口構成。NJU6502IC內部共有8個設定電阻，每個電阻都可任意設成6位�？赏ㄟ^利用環境照度檢測晶體管Tcl產生的輸入電壓來選擇各電阻，以實現由64階的其中任意8階控制白光LED的亮度。 圖3 NJU6052 IC的電路方塊圖 采用由NJU6052 IC構成的白光LED驅動電路如圖4所示。路中，NJU6052 IC實現升壓與亮度控制功能所需的外置元件非常少。光LED驅動電路中的各元件參數取決于下列條件。 圖4 利用NJU6052lIC構成白光LED驅動電路 �、儇撦d阻抗RL。由于內部基準電壓UREF為0.6V，因此負載阻抗RL可按下式計算。 �、趦�(nèi)部振蕩器的電容量Cx。內部振蕩器的電容量Cx，可利用如圖5所示的坐標圖求得。由于振蕩頻率fosc介于350～500kHz之間，因此內部振蕩器的電容量Cx可在47～68pF之間選取。 圖5 Cx與fosc的關系 �、跮1的電感值。L1的電感值可按下式計算。 式中，UOUT為開關變換器的輸出電壓；UIN為輸入電壓；ILIMTT為內部開關的電流限制值（720mA）；η為變換器效率（0.7～0.8）。
�、芏䴓O管的選用。二極管的額定電流與反向耐壓在選擇時要留有一定的裕度，其具體參數應根據開關變換器的輸出電壓和電流選擇。二極管的正向電壓越低，開關的速度越快，轉換效率就越高。
�、葺斎�、輸出電容器的選用。輸入端可選用陶瓷電容器，布局設計時電容器應盡量靠近IC�；谝种撇ḿy電壓等考慮時，輸出電容應選用低ESR值的電容。
|
