Altium Designer 15.0 上機指南 - 新建一個project工程，向其中添加一個原理圖（SCH）文件，并且添加畫SCH要用到的零件庫
4.將創建的SCH文件保存在工程目錄下 設置是否去掉柵格顯示 - 如何調出SCH零件并進行屬性設置

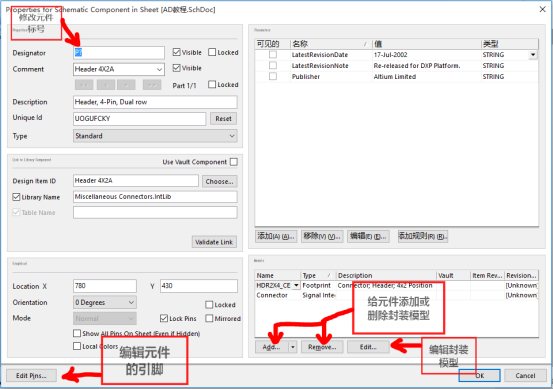

在放置元件前按下“Tab”鍵，設置屬性 - 繪制原理圖時有一個必須要學會的操作，就是網絡標號的使用，它可避免在原理圖上復雜的走線，使原理圖看起來更簡潔
3.連接注意事項和數字器件的放置 - 原理圖元件及連線繪制完成后的統一標號
- 當完成原理圖的繪制后，我們應該編譯一下，讓軟件再幫我們檢查一下原理圖畫的有沒有出錯
編譯后若有錯，Messages工具欄會自動彈出，而未發現錯誤或僅存在警告時，不會彈出，需手動打開查看 至此原理圖的繪制部分結束 - 繪制PCB的第一步，也是千萬不能忘記的一步，就是選擇至KEEP-OUT層并繪制邊界線，這條邊界線限制了元件和走線在PCB板子上的邊界

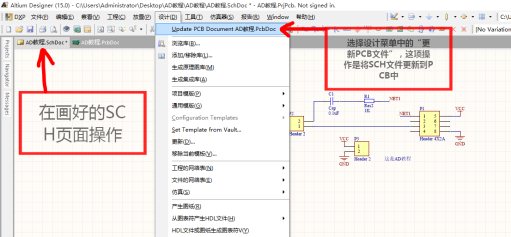

4.由已經畫好的SCH文件生成對應的PCB文件 點擊更新選項后出現如下窗口，按照順序操作 執行更改后，PCB文件已自動更新 5.通常將紅色ROOM區域刪除，直接在KEEP-OUT層中進行元件的布局，在不致造成干擾的情況下可根據個人設計喜好布局，應整齊簡潔 - 布局完成后，進行PCB布線規則設計
規則的設計是PCB板繪制的重點和難點，而且十分靈活，它是根據設計者對產品的理解和產品所需達到的工藝水平而不斷變化的。如下圖所見，規則的設計種類繁多，已滿足各種各樣不同的需求 我們以布線的線寬為例進行簡單講解：一般在設計板子時，會將VCC、GND網絡的線寬設置的較普通線更寬，以穩定可靠的承載電流（除兩者之外，如電機芯片之類所需承載較大電流、抗干擾能力較強時也可按需設置較寬布線規則） 自動布線前，還會出現規則顯示頁面，以便做臨時修改和調整 自動布線完成后
完整的Word格式文檔51黑下載地址（內含清晰圖片）：
|
