AS608光學指紋模塊程序源碼與入門資料（51單片機版51hei首發）

ID:170892 · 發表于 2018-8-3 09:50

本帖最后由超神NK 于 2018-8-5 20:54 編輯

8月3號更
關于AS608模塊，論壇也早有別人發過了，但是那些都是打包好的，我這個就是根據手冊把常用的功能都寫好，用戶根據需要自己選擇調用。我這個沒有按功能打包，都是一些基礎函數，需要用戶自行編寫打包，函數都有詳細注釋。
ps：波特率范圍手冊里面有介紹，還有串口接收最好用串口中斷函數，我這邊方邊調試就沒有用中斷，如果有其他問題，可留言，看到必回！
再ps一下，管理，求黑幣啊！

8月5號更新
壓縮包名稱后面有新字的，是今天新加了一些功能函數，采用結構體保存返回的數據。
記事本功能額flash沒有去寫，個人感覺沒什么用，都是串口操作好寫，明天更新RC522模塊的簡單說明以及程序，大神勿噴，本人也是一枚小白。
本來寫好了一些程序著想演示，無奈hex文件有點大，一縮再縮就沒有什么可演示的了。。。所以就不打算公開了！哈~

AS60x 指紋模塊 SOC 掛接必要的外圍電路（傳感器、晶振、電源等）后即可構成完整的指紋識別模塊，模塊始終處于從屬地位（Slave mode），主機（Host）需要通過不同的指令讓模塊完成各種功能。主機的指令、模塊的應答以及數據交換都是按照規定格式的數據包來進行的。主機必須按照下述格式封裝要發送的指令或數據，也必須按下述格式解析收到的數據包。
1．指令包/數據包格式
指令/數據包共分為三類：
包標識=01 命令包
包標識=02 數據包，且有后續包
包標識=08 最后一個數據包，即結束包
所有的數據包都要加包頭：0xEF01

單片機源程序如下:

/*
作者：超神NK
發處：51黑論壇
時間：2018年8月3號
ps：純個人整理，都是根據手冊命名的函數，幫助小白學習，本人純手打，絕對沒有任何抄襲。（全網可查）
*/
#include "AS608.h"
uchar xdata Data_buff[MAX];
void SendOneByte(unsigned char c)
{
SBUF = c;
while(!TI);
TI = 0;
}
/* putchar 函數重寫 */
char putchar(char c)
{
SendOneByte(c);
return c;
}
//*******************************************
//函數名：Send_Bytes
//功能：發送多個字節
//參數：*c:首地址 len：長度
//指令代碼：無
//返回值：無
//*******************************************
void Send_Bytes(uchar *c,uchar len)
{
uchar i=0;
for(i=0;i<len;i++)
{
SBUF = *(c+i);
while(!TI);
TI = 0;
}
}
//*******************************************
//函數名：Send_Bytes
//功能：接收多個字節
//參數：*c:首地址 len：長度
//指令代碼：無
//返回值：無
//*******************************************
void Receive_Bytes(uchar *c,uchar len)
{
uchar i=0;
for(i=0;i<len;i++)
{
while(!RI);
*(c+i)=SBUF;
RI=0;
}
}
//*******************************************
//函數名：PS_GetImage
//功能：從傳感器上讀入圖像存于圖像緩沖區
//參數：無
//指令代碼：01H
//返回值：有
//*******************************************
char PS_GetImage()
{
uchar *ps2= "\xef\x01\xff\xff\xff\xff\x01\x00\x03\x01\x00\x05"; //指令碼
Send_Bytes(ps2,12); //發送指令碼
Receive_Bytes(Data_buff,12); //接收應答包
if(Data_buff[9]==0x00&&Data_buff[11]==0x0a) //判斷確認碼是否成功后面為校驗和判斷
{
return MI_OK;
}
return (-1);
}
//*******************************************
//函數名：PS_GenChar
//功能：將 ImageBuffer(圖像緩沖區) 中的原始圖像生成指紋特征文件存于 CharBuffer1 或 CharBuffer2
//參數：BufferID(特征緩沖區號)
//指令代碼：02H
//返回值：有
//*******************************************
char PS_GenChar(uchar BufferID)
{
uchar *ps1= "\xef\x01\xff\xff\xff\xff\x01\x00\x04\x02\x01\x00\x08"; //存放CharBuffer1的指令碼
uchar *ps2= "\xef\x01\xff\xff\xff\xff\x01\x00\x04\x02\x02\x00\x09"; //存放CharBuffer1的指令碼
if(BufferID==0x01)
{
Send_Bytes(ps1,13); //發送指令碼
}
else
{
Send_Bytes(ps2,13); //發送指令碼
}
Receive_Bytes(Data_buff,12); //接收應答包
if(Data_buff[9]==0x00&&Data_buff[11]==0x0a) //判斷確認碼是否成功后面為校驗和判斷
{
return MI_OK;
}
return (-1);
}
//*******************************************
//函數名：PS_Match
//功能：精確比對 CharBuffer1 與 CharBuffer2 中的特征文件
//參數：NULL
//指令代碼：03H
//返回值：有
//*******************************************
char PS_Match()
{
uchar *ps1= "\xef\x01\xff\xff\xff\xff\x01\x00\x03\x03\x00\x07"; //存放CharBuffer1的指令碼
Send_Bytes(ps1,12); //發送指令碼
Receive_Bytes(Data_buff,14); //接收應答包
if(Data_buff[9]==0x00) //判斷確認碼是否成功
{
return MI_OK;
}
return (-1);
}
//*******************************************
//函數名：PS_Search
//功能：以 CharBuffer1 或 CharBuffer2 中的特征文件搜索整個或部分指紋庫。若搜索到，則返回頁碼
//參數：BufferID， (StartPage(起始頁)，PageNum（頁數）)(默認從0到300全局搜索)
//指令代碼：04H
//返回值：確認碼、頁碼（ID）
//*******************************************
char PS_Search(uchar BufferID)
{
uchar *ps1= "\xef\x01\xff\xff\xff\xff\x01\x00\x08\x04\x01\x00\x00\x01\x2b\x00\x3a"; //存放CharBuffer1的指令碼
uchar *ps2= "\xef\x01\xff\xff\xff\xff\x01\x00\x08\x04\x02\x00\x00\x01\x2b\x00\x3b";
if(BufferID==0x01)
{
Send_Bytes(ps1,17); //發送指令碼
}
else
{
Send_Bytes(ps2,17); //發送指令碼
}
Receive_Bytes(Data_buff,16); //接收應答包
write_com(0x8a);
wstring("應答成功...");
if(Data_buff[9]==0x00) //判斷確認碼是否成功
{
return MI_OK;
}
return (1);
}
//*******************************************
//函數名：PS_RegModel
//功能：將 CharBuffer1 與 CharBuffer2 中的特征文件合并生成模板，結果存于 CharBuffer1 與 CharBuffer2
//參數：NULL
//指令代碼：05H
//返回值：確認碼
//*******************************************
char PS_RegModel()
{
uchar *ps1= "\xef\x01\xff\xff\xff\xff\x01\x00\x03\x05\x00\x09"; //存放CharBuffer1的指令碼
Send_Bytes(ps1,12); //發送指令碼
Receive_Bytes(Data_buff,12); //接收應答包
if(Data_buff[9]==0x00) //判斷確認碼是否成功
{
return MI_OK;
}
return (-1);
}
//*******************************************
//函數名：PS_StoreChar
//功能：將 CharBuffer1 或 CharBuffer2 中的模板文件存到 PageID 號flash 數據庫位置
//參數：BufferID(緩沖區號)，PageID（指紋庫位置號）
//指令代碼：06H
//返回值：確認碼
//*******************************************
char PS_StoreChar(uchar BufferID,uint PageID)
{
uint sum=0x000d;
uchar ps1[]="\xef\x01\xff\xff\xff\xff\x01\x00\x06\x06\x01\x00\x00\x00\x00"; //存放CharBuffer1的指令碼
uchar ps2[]="\xef\x01\xff\xff\xff\xff\x01\x00\x06\x06\x02\x00\x00\x00\x00";
if(BufferID==0x01)
{
sum+=0x01;
ps1[11]=PageID/256;
ps1[12]=PageID%256;
sum+=ps1[11];
sum+=ps1[12];
ps1[13]=sum/256;
ps1[14]=sum%256;
Send_Bytes(ps1,15); //發送指令碼
}
else
{
sum+=0x02;
ps2[11]=PageID/256;
ps2[12]=PageID%256;
sum+=ps2[11];
sum+=ps2[12];
ps2[13]=sum/256;
ps2[14]=sum%256;
Send_Bytes(ps2,15); //發送指令碼
}
Receive_Bytes(Data_buff,12); //接收應答包
if(Data_buff[9]==0x00&&Data_buff[11]==0x0a) //判斷確認碼是否成功
{
// Send_Bytes(Data_buff,12);
return MI_OK;
}
return 1;
}
//*******************************************
//函數名：PS_LoadChar
//功能：將 flash 數據庫中指定 ID 號的指紋模板讀入到模板緩沖區 CharBuffer1 或 CharBuffer2
//參數：BufferID(緩沖區號)，PageID(指紋庫模板號)
//指令代碼：07H
//返回值：確認碼
//*******************************************
char PS_LoadChar(uchar BufferID,uint PageID)
{
uint sum=0x000e;
uchar ps1[]="\xef\x01\xff\xff\xff\xff\x01\x00\x06\x07\x01\x00\x00\x00\x09"; //存放CharBuffer1的指令碼
uchar ps2[]="\xef\x01\xff\xff\xff\xff\x01\x00\x06\x07\x02\x00\x00\x00\x09";
if(BufferID==0x01)
{
sum+=0x01;
ps1[11]=PageID/256;
ps1[12]=PageID%256;
sum+=ps1[11];
sum+=ps1[12];
ps1[13]=sum/256;
ps1[14]=sum%256;
Send_Bytes(ps1,15); //發送指令碼
}
else
{
sum+=0x02;
ps2[11]=PageID/256;
ps2[12]=PageID%256;
sum+=ps2[11];
sum+=ps2[12];
ps2[13]=sum/256;
ps2[14]=sum%256;
Send_Bytes(ps2,15);
}
Receive_Bytes(Data_buff,12); //接收應答包
if(Data_buff[9]==0x00) //判斷確認碼是否成功
{
return MI_OK;
}
return (-1);
}
//*******************************************
//函數名：PS_Empty
//功能：刪除 flash 數據庫中所有指紋模板
//參數：NULL
//指令代碼：0dH
//返回值：確認碼
//*******************************************
char PS_Empty()
{
uchar ps1[]="\xef\x01\xff\xff\xff\xff\x01\x00\x03\x0d\x00\x11"; //存放CharBuffer1的指令碼
Send_Bytes(ps1,12); //發送指令碼
Receive_Bytes(Data_buff,12); //接收應答包
if(Data_buff[9]==0x00) //判斷確認碼是否成功
{
return MI_OK;
}
return (-1);
}
//*******************************************
//函數名：PS_VfyPwd
//功能：驗證模塊握手口令
//參數：NULL
//指令代碼：13H
//返回值：確認碼
//*******************************************
char PS_VfyPwd()
{
uchar ps1[]="\xef\x01\xff\xff\xff\xff\x01\x00\x07\x13\x00\x00\x00\x00\x1b"; //存放CharBuffer1的指令碼
Send_Bytes(ps1,16); //發送指令碼
Receive_Bytes(Data_buff,12); //接收應答包
if(Data_buff[9]==0x00) //判斷確認碼是否成功
{
return MI_OK;
}
return (-1);
}
//*******************************************
//函數名：PS_Enroll
//功能：采集一次指紋注冊模板，在指紋庫中搜索空位并存儲，返回存儲ID
//參數：NULL
//指令代碼：10H
//返回值：確認碼頁碼（相配指紋模板）
//*******************************************
char PS_Enroll()
{
uchar ps1[]="\xef\x01\xff\xff\xff\xff\x01\x00\x03\x10\x00\x14"; //存放CharBuffer1的指令碼
……………………
…………限于本文篇幅余下代碼請從51黑下載附件…………

復制代碼

/*
作者：超神NK
發處：51黑論壇
時間：2018年8月3號
ps：純個人整理，都是根據手冊命名的函數，幫助小白學習，本人純手打，絕對沒有任何抄襲。（全網可查）
*/
#ifndef _AS608_H_
#include "stc12c5a60s2.h"
#include "intrins.h"
#include "stdio.h"
#ifndef uchar
#define uchar unsigned char
#endif
#ifndef uint
#define uint unsigned int
#endif
#define MAX 64 //定義最大接收多少字節數據
/*錯誤碼*/
#define MI_OK 0
#define MI_NOTAGERR (-1)
#define MI_ERR (-2)
/*確認碼*/ /*
1. 00h：表示指令執行完畢或 OK；
2. 01h：表示數據包接收錯誤；
3. 02h：表示傳感器上沒有手指；
4. 03h：表示錄入指紋圖像失�。�
5. 04h：表示指紋圖像太干、太淡而生不成特征；
6. 05h：表示指紋圖像太濕、太糊而生不成特征；
7. 06h：表示指紋圖像太亂而生不成特征；
8. 07h：表示指紋圖像正常，但特征點太少（或面積太�。┒怀商卣鳎�
9. 08h：表示指紋不匹配；
10. 09h：表示沒搜索到指紋；
11. 0ah：表示特征合并失敗；
12. 0bh：表示訪問指紋庫時地址序號超出指紋庫范圍；
13. 0ch：表示從指紋庫讀模板出錯或無效；
14. 0dh：表示上傳特征失�。�
15. 0eh：表示模塊不能接受后續數據包；
16. 0fh：表示上傳圖像失敗；
17. 10h：表示刪除模板失敗；
18. 11h：表示清空指紋庫失��；
19. 12h：表示不能進入低功耗狀態；
20. 13h：表示口令不正確；
21. 14h：表示系統復位失敗；
22. 15H：表示緩沖區內沒有有效原始圖而生不成圖像；
23. 16H：表示在線升級失�。�
24. 17H：表示殘留指紋或兩次采集之間手指沒有移動過；
25. 18H：表示讀寫 FLASH 出錯；
26. 0xf0：有后續數據包的指令，正確接收后用 0xf0 應答；
27. 0xf1：有后續數據包的指令，命令包用 0xf1 應答；
28. 0xf2：表示燒寫內部 FLASH 時，校驗和錯誤；
29. 0xf3：表示燒寫內部 FLASH 時，包標識錯誤；
30. 0xf4：表示燒寫內部 FLASH 時，包長度錯誤；
31. 0xf5：表示燒寫內部 FLASH 時，代碼長度太長；
32. 0xf6：表示燒寫內部 FLASH 時，燒寫 FLASH 失敗；
33. 0x19：未定義錯誤；
34. 0x1a：無效寄存器號；
35. 0x1b：寄存器設定內容錯誤號；
36. 0x1c：記事本頁碼指定錯誤；
37. 0x1d：端口操作失敗；
38. 0x1e：自動注冊（enroll）失��；
39. 0x1f：指紋庫滿
40. 0x20—0xefh：Reserved。
*/
/**/
void SendOneByte(unsigned char c);
void Send_Bytes(uchar *c,uchar len);
char PS_GetImage();
char PS_GenChar(uchar BufferID);
char PS_Match();
char PS_Search(uchar BufferID);
char PS_RegModel();
char PS_StoreChar(uchar BufferID,uint PageID);
char PS_LoadChar(uchar BufferID,uint PageID);
char PS_Empty();
char PS_VfyPwd();
char PS_Enroll();
char PS_Identify();
char PS_StoreChar(uchar BufferID,uint PageID);
#endif

復制代碼

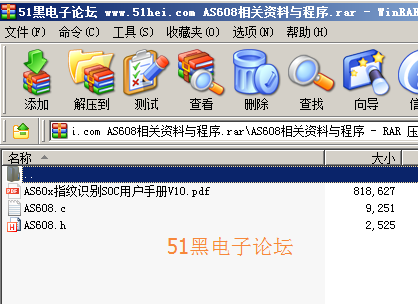

所有資料51hei提供下載:
