基于STM32F4系列單片機的OLED驅動程序源碼

[復制鏈接]
ID:382792 發表于 2018-8-5 13:54 | 顯示全部樓層 |閱讀模式
自己在驅動oled的時候找了很多資料，看了很多示例代碼�？傆X得那些代碼兼容性很好，但是作為單片機初學者來說
過于冗雜。所以自己整理了一下。加上了一點自己想法，寫了這個精簡版得oled驅動程序。

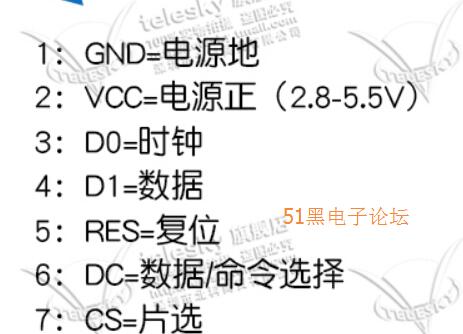

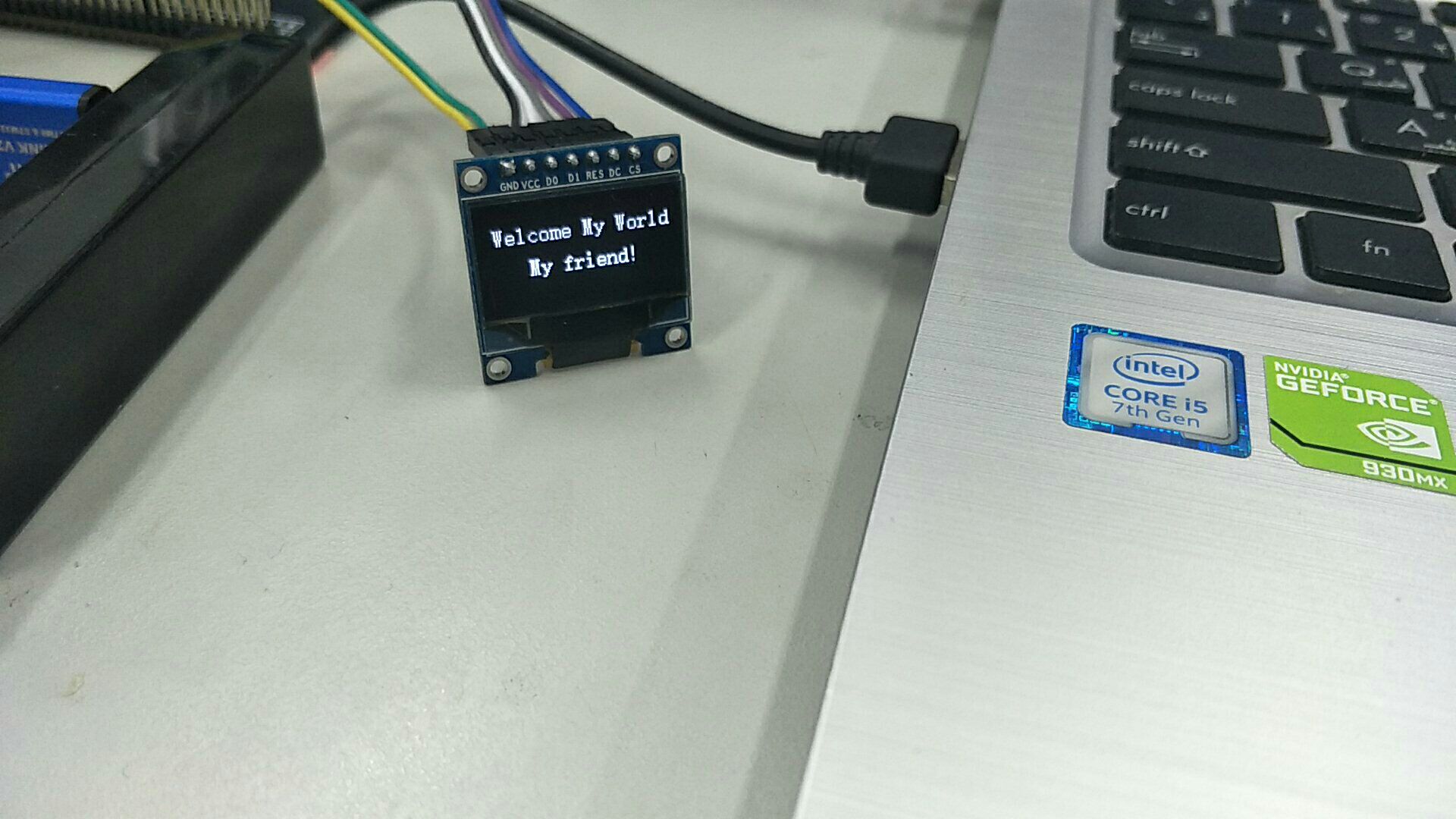

實物圖如下：
A1DC94A86FBDEA723F8E0BD831446953.jpg 0.jpg

單片機源程序如下:
  1. /*
  2.         STM32F429
  3.         這個是基于9.6 oled的驅動程序
  4.         僅供學習參考，代碼較為簡單，未進行注釋
  5.         交流聯系方式 1452912499@qq.com
  6. #
  7. */

  9. #include "bsp_SPI.h"

  11. uint32_t time;
  12. uint8_t OLED_GRAM[8][128];

  14. extern uint8_t font[94][16];

  16. void SPI_Config(void)
  17. {
  18.         GPIO_InitTypeDef GP;
  19.
  20.         RCC_AHB1PeriphClockCmd(SPI_NSS_CLK|SPI_SCK_CLK|SPI_MOSI_CLK|SPI_DC_CLK|SPI_REST_CLK,ENABLE);
  21.
  22.
  23.         GP.GPIO_Mode =GPIO_Mode_OUT;
  24.         GP.GPIO_OType = GPIO_OType_PP;
  25.         GP.GPIO_PuPd = GPIO_PuPd_UP;
  26.         GP.GPIO_Speed = GPIO_Speed_50MHz;
  27.
  28.
  29.         GP.GPIO_Pin = SPI_NSS_Pin;
  30.         GPIO_Init(SPI_NSS_Port,&GP);

  32.
  33.         GP.GPIO_Pin = SPI_REST_Pin;
  34.         GPIO_Init(SPI_REST_Port,&GP);

  36.
  37.         GP.GPIO_Pin = SPI_DC_Pin;
  38.         GPIO_Init(SPI_DC_Port,&GP);

  40.
  41.         GP.GPIO_Pin = SPI_SCK_Pin;
  42.         GPIO_Init(SPI_SCK_Port,&GP);

  44.
  45.         GP.GPIO_Pin = SPI_MOSI_Pin;
  46.         GPIO_Init(SPI_MOSI_Port,&GP);
  47.
  48.         DC_HIGH
  49.         CS_HIGH
  50.         DATA_HIGH
  51.         CLK_HIGH
  52.
  53. }


  56. void OLED_Config(void)
  57. {
  58.

  60.
  61.         SysTick_Init();

  63.         Rest_HIGH
  64.         Delay_us(10000);
  65.         Rest_LOW//初始化
  66.         Delay_us(10000);
  67.         Rest_HIGH
  68.
  69.   Write(0xAE,CMD);//--turn off oled panel
  70.         Write(0x00,CMD);//---set low column address
  71.         Write(0x10,CMD);//---set high column address
  72.         Write(0x40,CMD);//--set start line address  Set Mapping RAM Display Start Line (0x00~0x3F)
  73.         Write(0x81,CMD);//--set contrast control register
  74.         Write(0xCF,CMD); // Set SEG Output Current Brightness
  75.         Write(0xA1,CMD);//--Set SEG/Column Mapping     0xa0左右反置 0xa1正常
  76.         Write(0xC8,CMD);//Set COM/Row Scan Direction   0xc0上下反置 0xc8正常
  77.         Write(0xA6,CMD);//--set normal display
  78.         Write(0xA8,CMD);//--set multiplex ratio(1 to 64)
  79.         Write(0x3f,CMD);//--1/64 duty
  80.         Write(0xD3,CMD);//-set display offset        Shift Mapping RAM Counter (0x00~0x3F)
  81.         Write(0x00,CMD);//-not offset
  82.         Write(0xd5,CMD);//--set display clock divide ratio/oscillator frequency
  83.         Write(0x80,CMD);//--set divide ratio, Set Clock as 100 Frames/Sec
  84.         Write(0xD9,CMD);//--set pre-charge period
  85.         Write(0xF1,CMD);//Set Pre-Charge as 15 Clocks & Discharge as 1 Clock
  86.         Write(0xDA,CMD);//--set com pins hardware configuration
  87.         Write(0x12,CMD);
  88.         Write(0xDB,CMD);//--set vcomh
  89.         Write(0x40,CMD);//Set VCOM Deselect Level
  90.         Write(0x20,CMD);//-Set Page Addressing Mode (0x00/0x01/0x02)
  91.         Write(0x02,CMD);//
  92.         Write(0x8D,CMD);//--set Charge Pump enable/disable
  93.         Write(0x14,CMD);//--set(0x10) disable
  94.         Write(0xA4,CMD);// Disable Entire Display On (0xa4/0xa5)
  95.         Write(0xA6,CMD);// Disable Inverse Display On (0xa6/a7)
  96.         Write(0xAF,CMD);//--turn on oled panel
  97.
  98.         OLED_Clear();
  99. }

  101. void Updata(void)
  102. {
  103.
  104.
  105.         uint8_t i,n;
  106.   for(i=0;i<8;i++)
  107.   {
  108.         Write(0xb0+i,CMD);
  109.         Write(0x00,CMD);
  110.         Write(0x10,CMD);
  111.         for(n=0;n<128;n++){Write(OLED_GRAM[i][n],DATA);}
  112.   }
  113. }


  116. void Write(uint8_t data,uint8_t x)
  117. {
  118.         uint8_t i;
  119.         if(x)
  120.         {
  121.                 DC_HIGH
  122.         }
  123.         else
  124.         {
  125.                 DC_LOW
  126.         }
  127.         CS_LOW
  128. for(i=0;i<8;i++)
  129.         {
  130.                 CLK_LOW
  131.                 if(data&0x80)
  132.                         DATA_HIGH
  133.                 else
  134.                         DATA_LOW
  135.                 CLK_HIGH
  136.                 data<<=1;
  137.         }
  138.         CS_HIGH
  139.         DC_HIGH
  140. }

  142. void OLED_Clear(void)
  143. {
  144.
  145.         uint8_t i,n;
  146.   for(i=0;i<8;i++)
  147.   {
  148.         Write(0xb0+i,CMD);
  149.         Write(0x00,CMD);
  150.         Write(0x10,CMD);
  151.         for(n=0;n<128;n++)Write(0x00,DATA);
  152.   }
  153.

  155. }


  158. void ConPart(uint8_t x,uint8_t y,uint8_t *map)
  159. {
  160.         uint8_t y2;
  161.         for(y2 =0;y2<8&&y2+y<128;y2++)
  162.         {
  163.                                 OLED_GRAM[x][y2+y] = *(map+y2);
  164.         }
  165. ……………………

  167. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

所有資料51hei提供下載:
OLED-429模擬SPI.rar (4.2 MB, 下載次數: 113)


評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:517861 發表于 2019-8-28 11:16 | 顯示全部樓層
看起來很厲害的樣子
