Altium Designer初學者PCB制圖學習筆記

ID:311624 · 發表于 2018-8-7 14:05

初學者PCB制圖筆記，希望對大家有所幫助。

Altium Designer 學習筆記

2.散熱的元件和插座分布到板子周圍；

3.Pcb布線：

4.布線先布電源模塊（40mil），信號線（一般20mil）;

5.焊盤設置（layer:Multi-Layer;X=60mil;Y=80mil;shape=octagonal;hole size=20mil）：

6.覆銅設置（solid;gnd;勾上移除死銅remove dead copper）：

7.板子形狀（切除周圍黑色背景）：

切換到機械層，選中邊框，然后Design----Board shape----Define from selected objects;

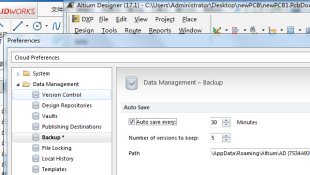

8.設置自動保存（DXP—Perferences—Data Management--Backup）：

9.自動生成封裝庫：Design---Make PCB Library。

10.畫原理圖，連線：

11.復制網絡標號，shift全選中，ctrl+c,復制粘貼，如果出現錯誤無法復制，則使用ctrl+r(Edit---Rubber Stamp)。

12.定位孔，機械層畫圓，選中圓，Tools—Convert—Create Board …...。

完整的Word格式文檔51黑下載地址（內含清晰圖片）：

PCB.docx (868.01 KB, 下載次數: 16)
