AD原理圖中的全部零件一次性修改封裝方法詳解

一次性修改原理圖中全部零件的封裝

打開Altium Designer原理圖文件，點擊屏幕頂部的tools工具------在彈出的下拉菜單中選擇：封裝管理器footprint manager------彈出零件列表：

上圖中，左半側顯示整個原理圖中每個零件的位號、封裝。右半側顯示PCB封裝比較器。在左半側中，左鍵點擊選中一個零件，這個零件的封裝信息就會在右半側中顯示。

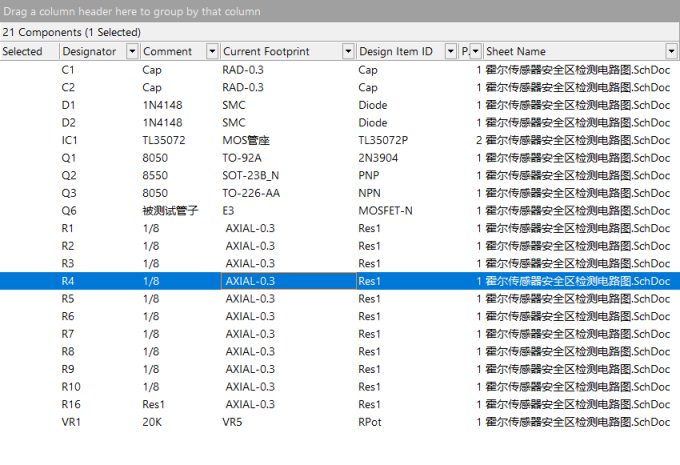

下圖：左半側放大圖：

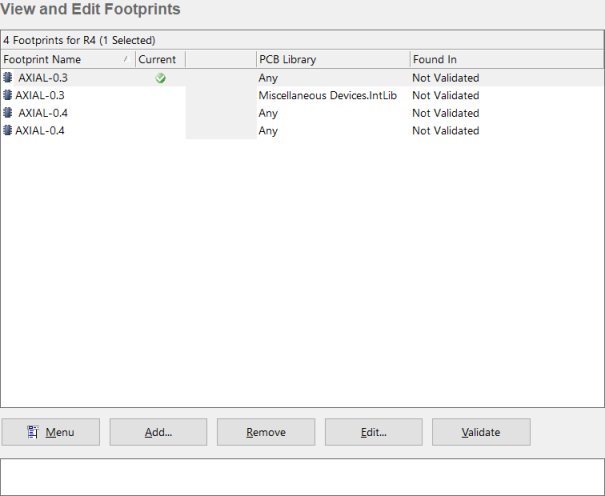

下圖：右半側放大圖：

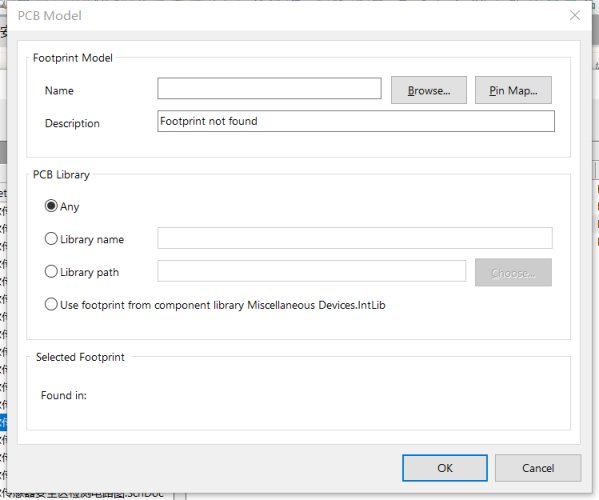

上圖可見：一個原理圖符號對應4個PCB封裝。綠色對勾對應的封裝是被選中有效的封裝。如果上圖中的封裝沒有你需要的，可以點擊上圖底部的Add，彈出下圖：PCB封裝選擇對話框

點擊上圖中瀏覽browse, 彈出下圖：

從上圖中選擇你需要的封裝，點擊OK。

以上的圖文Word格式文檔51黑下載地址（方便保存,內附清晰圖）:

原理圖中的全部零件一次性修改封裝.doc (315.5 KB, 下載次數: 50)
