iTOP-4412開發板10.1寸[金屬框]屏幕硬件修改支持排線和HDMI

ID:188759 · 發表于 2018-8-8 09:55

注：iTOP-4412開發板（精英版和全能版）同時也有10.1寸屏幕，如果金屬框10.1寸屏幕（如下圖所示）轉接板使用的默認焊接方式，則默認只能使用HDMI線，不能支持FPC排線。

本文檔介紹，如何修改轉接板背面的配置電阻，在iTOP-4412底板上同時支持HDMI和 FPC線。

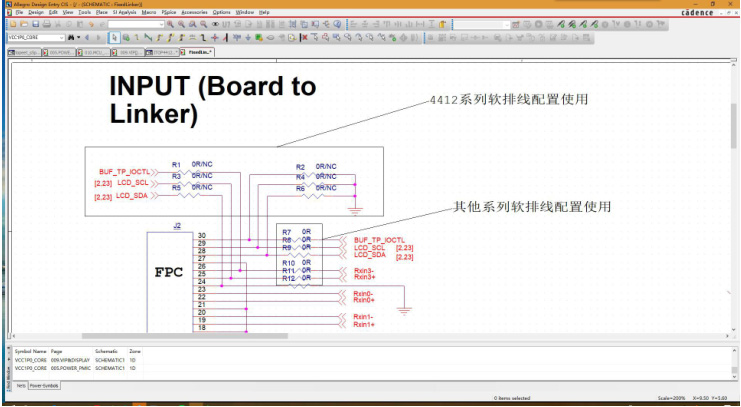

如下圖所示，是 10.1 寸屏幕的配置電阻原理圖部分截圖。

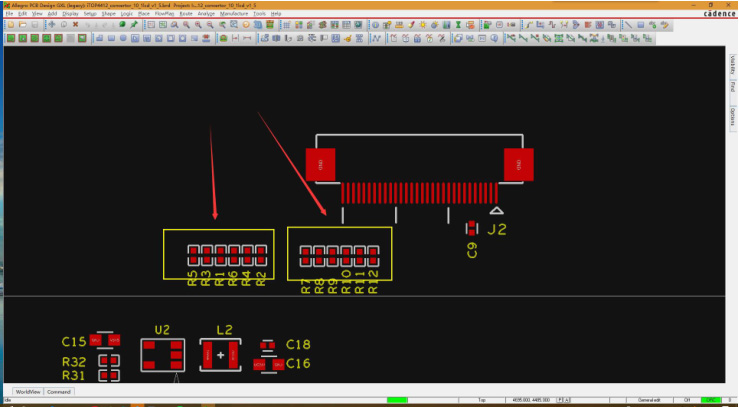

如下圖所示，這是 PCB 截圖，左邊的一排電阻是 4412 的配置，右邊的一排電阻是其它開發板的配置。

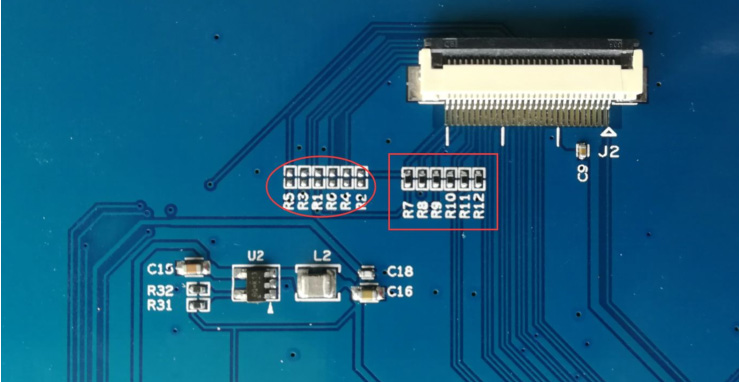

如下圖所示，如果焊接橢圓框中的電阻，iTOP-4412 則可以即使用排線，又可以使用 HDMI 線；如果焊接方框中的電阻，iTOP-4412 則只能使用 HDMI 排線，其它型號的開發板則可以同時使用排線和 HDMI 線。
