51單片機8 IO繼電器工控板設計 含上位機源程序及PCB工程與原理圖

ID:386157 · 發表于 2018-8-14 14:23

網上找的一個板子，全套資料都有，可參考性強

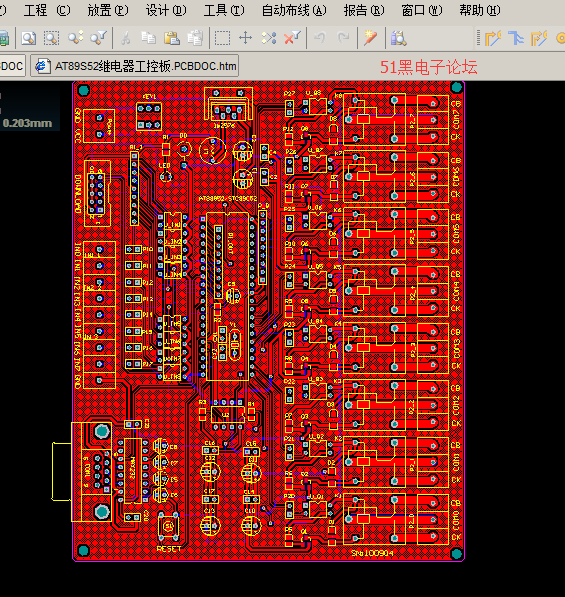

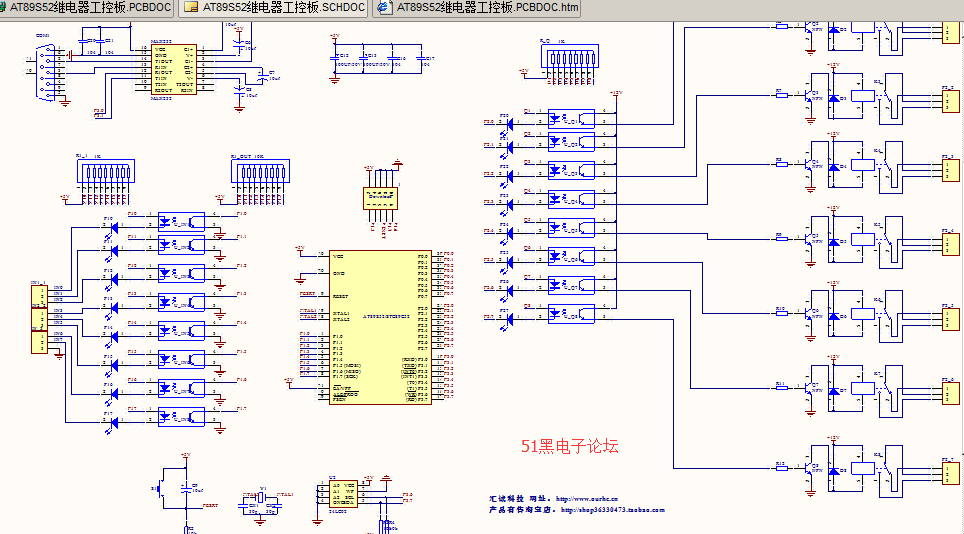

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

V1394_八入八出繼電器工控板帶掉電存儲

簡要說明：

一、尺寸：長150mmX寬122mmX高25mm

二、主要芯片：AT89S52單片機（或者STC89C52）

三、工作電壓：直流12伏
四、單片機標準十針下載接口。（可使用并口下載線和USB下載線下載）
五、特點：

         1、具有電源指示。
         2、八路輸入光電隔離引入信號。
         3、八路輸出光電隔離輸出控制繼電器。
            4、標準的11.0592M晶振。（便于設置串口波特率）
         5、具有上電復位和手動復位。
         6、支持AT89SXX系列單片機。
         7、帶有掉電存儲功能，芯片24C08。
         8、輸入八路具有LED指示。
         9、輸出八路具有LED指示。
         10、八路12V繼電器控制，控制設備。
         11、可控制交流220V/10A一下設備。（最大控制設備2000W）
         12、具有串口通信功能(可以上位機控制)。
         13、單片機無加密，可插拔更換，帶有程序下載口，可隨意更改程序。

使用說明：

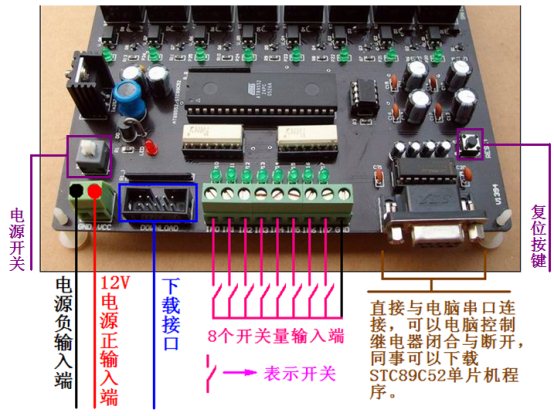

【輸入部分標注說明】

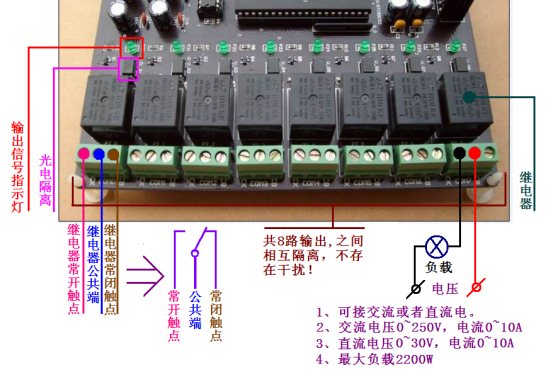

【輸出部分標注說明】

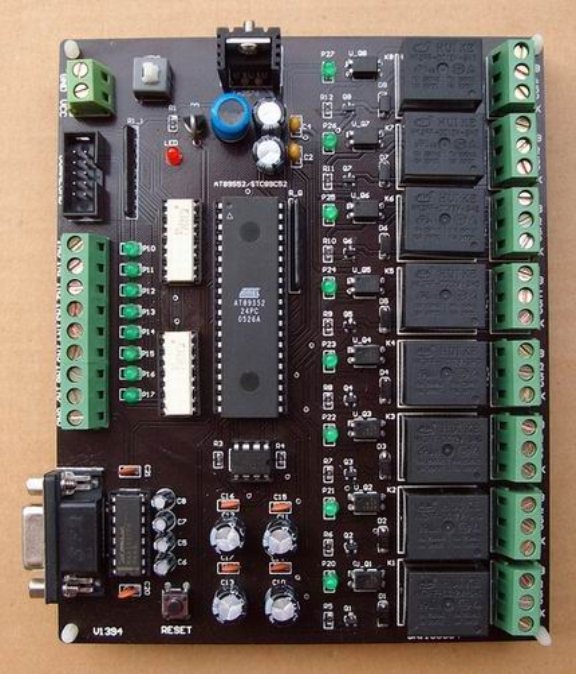

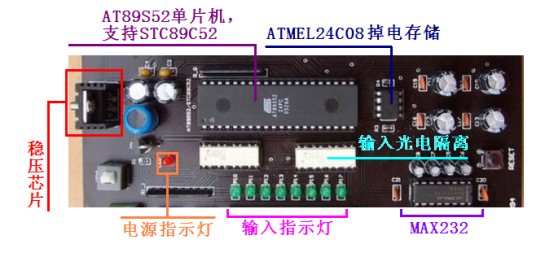

【主要器件標注說明】

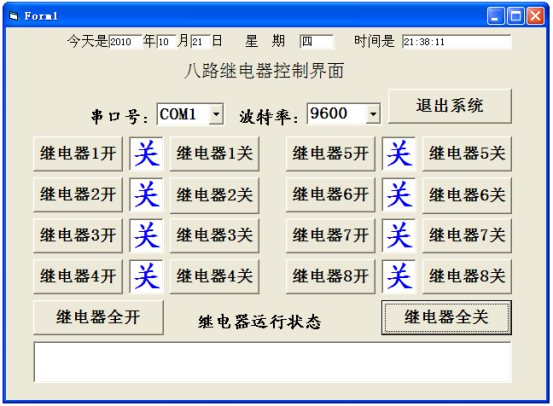

【上位機界面】（提供源代碼）

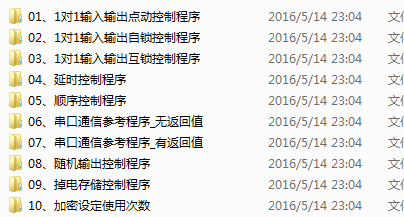

【測試程序】

實現功能：

實現輸入對輸出一對一控制，第一次按下開關，繼電器吸合，再次按下繼電器斷開。
實現上位機（計算機）對繼電器控制，發送不同的代碼，控制對應的繼電器（詳細內容看程序）。
具有掉電存儲功能，即，斷電后，再恢復通電，繼電器輸出斷電前狀態。

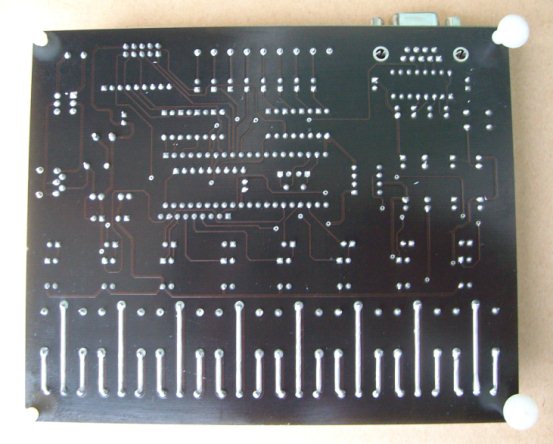

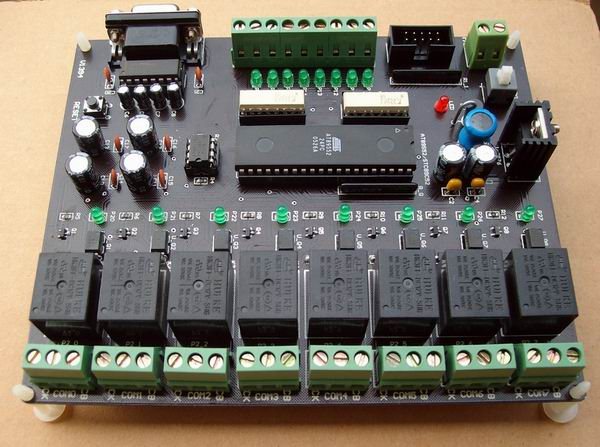

【圖片展示】

單片機源程序如下:

/********************************************************************
匯誠科技
實現功能:此版配套測試程序
使用芯片：AT89S52
晶振：11.0592MHZ
波特率：9600
編譯環境：Keil
作者：zhangxinchunleo
淘寶店：匯誠科技
【聲明】此程序僅用于學習與參考，引用請注明版權和作者信息！
*********************************************************************/
/********************************************************************
單片機與PC機采用9針串口，MAX232通訊，波特率默認為9600.
單片機接收PC機發送的十六進制碼表如下：
01、全開：PC發送0xFF；單片機返回0XFF;
02、全關：PC發送0X00; 單片機返回0X00;
03、第一路開：PC發送0x01；單片機返回0X01;
04、第二路開：PC發送0x02；單片機返回0X02;
05、第三路開：PC發送0x03；單片機返回0X03;
06、第四路開：PC發送0x04；單片機返回0X04;
07、第五路開：PC發送0x05；單片機返回0X05;
08、第六路開：PC發送0x06；單片機返回0X06;
09、第七路開：PC發送0x07；單片機返回0X07;
10、第八路開：PC發送0x08；單片機返回0X08;
11、第一路關：PC發送0xFE；單片機返回0XFE;
12、第二路關：PC發送0xFD；單片機返回0XFD;
13、第三路關：PC發送0xFC；單片機返回0XFC;
14、第四路關：PC發送0xFB；單片機返回0XFB;
15、第五路關：PC發送0xFA；單片機返回0XFA;
16、第六路關：PC發送0xF9；單片機返回0XF9;
17、第七路關：PC發送0xF8；單片機返回0XF8;
18、第八路關：PC發送0xF7；單片機返回0XF7;
19、輸入狀態查詢：PC發送0x55；單片機返回輸出狀態（返回值十六進制）；
20、輸出狀態查詢：PC發送0xAA；單片機返回輸出狀態（返回值十六進制）;
21、輸出取反指令：PC發送0X11；單片機返回0x11；
*********************************************************************/
#include<reg52.h>
#define uchar unsigned char//宏定義無符號字符型
#define uint unsigned int //宏定義無符號整型
/********************************************************************
初始定義
*********************************************************************/
uchar sj; //存儲數據值
bit write=0; //寫24C08 的標志；
uchar dat=0xee; //用于存儲單片機接收發送緩沖寄存器SBUF里面的內容
/*定義八位出為單片機P2口*/
sbit K1=P2^0;
sbit K2=P2^1;
sbit K3=P2^2;
sbit K4=P2^3;
sbit K5=P2^4;
sbit K6=P2^5;
sbit K7=P2^6;
sbit K8=P2^7;
/*定義八位入為單片機P1口*/
sbit IN0=P1^0;
sbit IN1=P1^1;
sbit IN2=P1^2;
sbit IN3=P1^3;
sbit IN4=P1^4;
sbit IN5=P1^5;
sbit IN6=P1^6;
sbit IN7=P1^7;
/********************************************************************
24C08 讀寫驅動程序
*********************************************************************/
sbit scl=P3^6; // 24c08 SCL
sbit sda=P3^7; // 24c08 SDA
void delay1(uchar x)
{
uint i;
for(i=0;i<x;i++);
;
}
void flash(){ ; ; }
void x24c08_init() //24c08 初始化子程序
{
scl=1;
flash();
sda=1;
flash();
}
void start() //啟動（I方C）總線
{
sda=1; flash(); scl=1; flash(); sda=0; flash(); scl=0; flash();
}
void stop() //停止（I方C）總線
{
sda=0; flash(); scl=1; flash(); sda=1; flash();
}
void writex(uchar j) //寫一個字節
{
uchar i,temp;
temp=j;
for (i=0;i<8;i++)
{
temp=temp<<1; scl=0; flash(); sda=CY; flash(); scl=1; flash();
}
scl=0; flash(); sda=1; flash();
}
uchar readx() //讀一個字節
{
uchar i,j,k=0;
scl=0; flash(); sda=1;
for (i=0;i<8;i++)
{
flash(); scl=1; flash();
if (sda==1) j=1;
else j=0;
k=(k<<1)|j;
scl=0;}
flash(); return(k);
}
void clock() //(I方C）線時鐘
{
unsigned char i=0;
scl=1; flash();
while ((sda==1)&&(i<255))i++;
scl=0; flash();
}
/********************************************************************
從24c08 的地址address 中讀取一個字節數據
*********************************************************************/
unsigned char x24c08_read(unsigned char address)
{
unsigned char i;
start(); writex(0xa0);
clock(); writex(address);
clock(); start();
writex(0xa1); clock();
i=readx(); stop();
delay1(10);
return(i);
}
/********************************************************************
向24c08 的address地址中寫入一字節數據
*********************************************************************/
void x24c08_write(unsigned char address,unsigned char info)
{
EA=0;
start(); writex(0xa0);
clock(); writex(address);
clock(); writex(info);
clock(); stop();
EA=1;
delay1(50);
}
/********************************************************************
延時函數
*********************************************************************/
void delay(uchar t)
{
uchar i,j;
for(i=0;i<t;i++)
{
for(j=13;j>0;j--);
{ ;
}
}
}
/********************************************************************
功能:串口初始化,波特率9600，方式1
*********************************************************************/
void Init_Com(void)
{
TMOD = 0x20;
PCON = 0x00;
SCON = 0x50;
TH1 = 0xFd;
TL1 = 0xFd;
TR1 = 1;
}
/********************************************************************
接收數據判斷函數
*********************************************************************/
chuankou()
{
switch(dat) //接收數據判斷
{
uchar k;
k=10;
case 0xff: P2=0X00;delay(k);SBUF = dat;dat=0xee;write=1;break; // 全開
case 0x00: P2=0XFF;delay(k);SBUF = dat;dat=0xee;write=1;break; // 全關
case 0x01: K1=0;delay(k);SBUF = dat;dat=0xee;write=1;break; // 第一路開
case 0x02: K2=0;delay(k);SBUF = dat;dat=0xee;write=1;break; // 第二路開
case 0x03: K3=0;delay(k);SBUF = dat;dat=0xee;write=1;break; // 第三路開
case 0x04: K4=0;delay(k);SBUF = dat;dat=0xee;write=1;break; // 第四路開
case 0x05: K5=0;delay(k);SBUF = dat;dat=0xee;write=1;break; // 第五路開
case 0x06: K6=0;delay(k);SBUF = dat;dat=0xee;write=1;break; // 第六路開
case 0x07: K7=0;delay(k);SBUF = dat;dat=0xee;write=1;break; // 第七路開
case 0x08: K8=0;delay(k);SBUF = dat;dat=0xee;write=1;break; // 第八路開
case 0xFE: K1=1;delay(k);SBUF = dat;dat=0xee;write=1;break; // 第一路關
case 0xFD: K2=1;delay(k);SBUF = dat;dat=0xee;write=1;break; // 第二路關
case 0xFC: K3=1;delay(k);SBUF = dat;dat=0xee;write=1;break; // 第三路關
case 0xFB: K4=1;delay(k);SBUF = dat;dat=0xee;write=1;break; // 第四路關
case 0xFA: K5=1;delay(k);SBUF = dat;dat=0xee;write=1;break; // 第五路關
case 0xF9: K6=1;delay(k);SBUF = dat;dat=0xee;write=1;break; // 第六路關
case 0xF8: K7=1;delay(k);SBUF = dat;dat=0xee;write=1;break; // 第七路關
case 0xF7: K8=1;delay(k);SBUF = dat;dat=0xee;write=1;break; // 第八路關
case 0x55: SBUF = P1;delay(k);dat=0xee;break; // 讀輸入口狀態
case 0xAA: SBUF = P2;delay(k);dat=0xee;write=1;break; // 讀輸出口狀態
case 0x11: P2=~P2;delay(k);SBUF = dat;dat=0xee;write=1;break; // 輸出口取反
default:break; // 跳出
}
}
/********************************************************************
按鍵函數
*********************************************************************/
KEY()
{
uchar k;
k=100;
if(IN0==0){delay(k);while(!IN0);K8=!K8;write=1;}
if(IN1==0){delay(k);while(!IN1);K7=!K7;write=1;}
if(IN2==0){delay(k);while(!IN2);K6=!K6;write=1;}
if(IN3==0){delay(k);while(!IN3);K5=!K5;write=1;}
if(IN4==0){delay(k);while(!IN4);K4=!K4;write=1;}
if(IN5==0){delay(k);while(!IN5);K3=!K3;write=1;}
if(IN6==0){delay(k);while(!IN6);K2=!K2;write=1;}
if(IN7==0){delay(k);while(!IN7);K1=!K1;write=1;}
}
/********************************************************************
主函數
*********************************************************************/
void main()
{
Init_Com();//串口初始化
x24c08_init(); //初始化24C08
sj=x24c08_read(2);//讀出保存的數據賦于dat
P2=sj;//將存儲的數據賦予P2口
while(1)
{
chuankou(); // 接收數據判斷函數
if ( RI ) //掃描判斷是否接收到數據，
{
dat = SBUF; //接收數據SBUF賦與dat
RI=0; //RI 清零。
}
KEY(); //調用按鍵函數
if(write==1) //判斷計時器是否計時一秒
{
write=0; //清零
sj=P2; //將P2口的值賦予dat
x24c08_write(2,sj); //在24c08 的地址2 中寫入數據dat
}
}
}
/********************************************************************
結束
*********************************************************************/

復制代碼

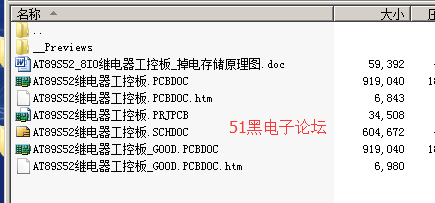

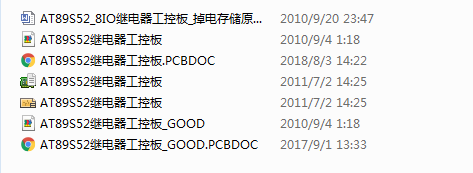

所有資料51hei提供下載:

AT89S52_8IO繼電器工控板_掉電存儲DXP資料.rar (5.2 MB, 下載次數: 285)
