20個典型模擬電路

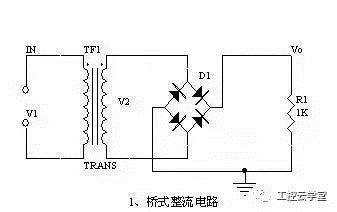

一、 橋式整流電路 注意要點： 1、二極管的單向?qū)щ娦�，伏安特性曲線，理想開關模型和恒壓降； 2、橋式整流電流流向過程，輸入輸出波形； 3、計算：Vo，Io，二極管反向電壓。 二、電源濾波器 1、電源濾波的過程，波形形成過程； 2、計算：濾波電容的容量和耐壓值選擇。 推薦閱讀：模擬電路怎么分析法解析 三、 信號濾波器 1、信號濾波器的作用，與電源濾波器的區別和相同點； 2、LC串聯和并聯電路的阻抗計算，幅頻關系和相頻關系曲線； 3、畫出通頻帶曲線，計算諧振頻率。 四、 微分和積分電路 1、電路的作用，與濾波器的區別和相同點。 2、微分和積分電路電壓變化過程分析，畫出電壓變化波形圖。 3、計算：時間常數，電壓變化方程，電阻和電容參數的選擇。 五、共射極放大電路 1、三極管的結構、三極管各極電流關系、特性曲線、放大條件。 2、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖。 3、靜態工作點的計算、電壓放大倍數的計算。 六、分壓偏置式共射極放大電路 1、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖。 2、電流串聯負反饋過程的分析，負反饋對電路參數的影響。 3、靜態工作點的計算、電壓放大倍數的計算。 4、受控源等效電路分析。 七、 共集電極放大電路（射極跟隨器） 1、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖。電路的輸入和輸出阻抗特點。 2、電流串聯負反饋過程的分析，負反饋對電路參數的影響。 3、靜態工作點的計算、電壓放大倍數的計算。 八、電路反饋框圖 1、反饋的概念，正負反饋及其判斷方法、并聯反饋和串聯反饋及其判斷方法、電流反饋和電壓反饋及其判斷方法。 2、帶負反饋電路的放大增益。 3、負反饋對電路的放大增益、通頻帶、增益的穩定性、失真、輸入和輸出電阻的影響。 九、二極管穩壓電路 1、穩壓二極管的特性曲線。 2、穩壓二極管應用注意事項。 3、穩壓過程分析。 十、串聯穩壓電源 1、串聯穩壓電源的組成框圖。 2、每個元器件的作用；穩壓過程分析。 3、輸出電壓計算。 十一、差分放大電路 2、 電路的工作原理分析。如何放大差模信號而抑制共模信號。 3、 電路的單端輸入和雙端輸入，單端輸出和雙端輸出工作方式。 十二、場效應管放大電路 1、場效應管的工作特點、場效應放大器的特點。各元器件的作用。 2、放大過程分析。 3、電壓放大增益的計算。 十三、選頻（帶通）放大電路 選頻放大電路的特點,電路的作用. 2、特征頻率的計算 ,選頻元件參數的選擇. 3、幅頻特性曲線： 十四、運算放大電路 1、理解運算放大器的概念。運放的輸入端虛擬短路、虛擬斷路之間的區別； 2、反相輸入方式的運放電路的主要用途，以及輸入電壓與輸出電壓信號的相位； 3、同相輸入方式下的增益表達式（輸入阻抗、輸出阻抗）。 十五、差分輸入運算放大電路 1、 差分輸入運算放大電路的特點、用途；2、輸出信號電壓與輸入信號電壓的關系。 十六、電壓比較電路 1、電壓比較器的作用和工作過程； 2、比較器的輸入－輸出特性曲線； 3、如何構成遲滯比較器。 十七、RC振蕩電路 1、振蕩電路的組成、作用、起振的相位條件以及振蕩電路起振和平衡幅度條件； 2、RC電路阻抗與頻率、相位與頻率的關系曲線； 3、RC振蕩電路的相位條件分析和振蕩頻率。 十八、LC振蕩電路 1、振蕩相位條件； 2、振蕩頻率計算。 十九、石英晶體振蕩電路 1、石英晶體的特點、等效電路、特性曲線； 2、石英晶體振動器的特點； 3、石英晶體振動器的振蕩頻率。 二十、功率放大電路 1、乙類功率放大器的工作過程以及交越失真； 2、復合三極管的復合規則； 3、甲乙類功率放大器的工作原理、自舉過程，甲類功率放大器、甲乙類功率放大器的特點。
完整的Word格式文檔51黑下載地址：
20個模擬電路.docx
(196.7 KB, 下載次數: 45)
2018-8-15 09:06 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
|
