超級便宜的FR3186藍牙音箱電路原理圖與說明

ID:387144 · 發表于 2018-8-17 10:10

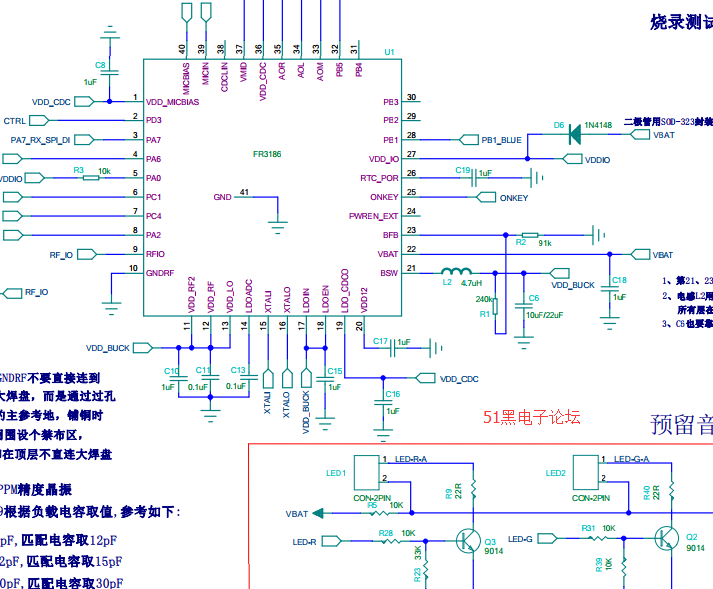

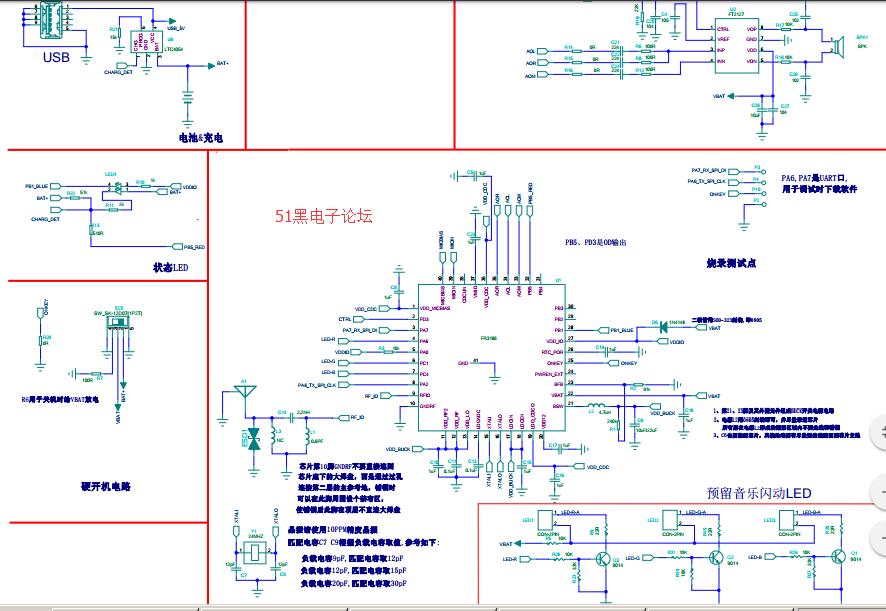

FR3186芯片主控的超級便宜的藍牙音箱電路原理圖如下：

PA6,PA7是UART口,
用于調試時下載軟件

芯片第10腳GNDRF不要直接連到
芯片底下的大焊盤，而是通過過孔
連接第二層的主參考地，鋪銅時
可以在此腳周圍設個禁布區，
使鋪銅后此腳在頂層不直連大焊盤
1、第21、23腳及其外圍元件組成BUCK開關電源電路
2、電感L2用0805封裝即可，并盡量靠近芯片
3、C6也要靠近芯片，其接地端要有盡量短的通路回到芯片主地
所有層在電感L2形成的矩形區域內不要走線和鋪銅
匹配電容C7 C9根據負載電容取值,參考如下:
負載電容9pF,匹配電容取12pF
負載電容12pF,匹配電容取15pF
負載電容20pF,匹配電容取30pF

全部資料51hei下載地址（清晰大圖）：

XX-FR3186-V01.pdf (65.64 KB, 下載次數: 73)
