AD18繪制MSP430F5438A原理圖的封裝問題

ID:282095 · 發表于 2018-8-21 21:35

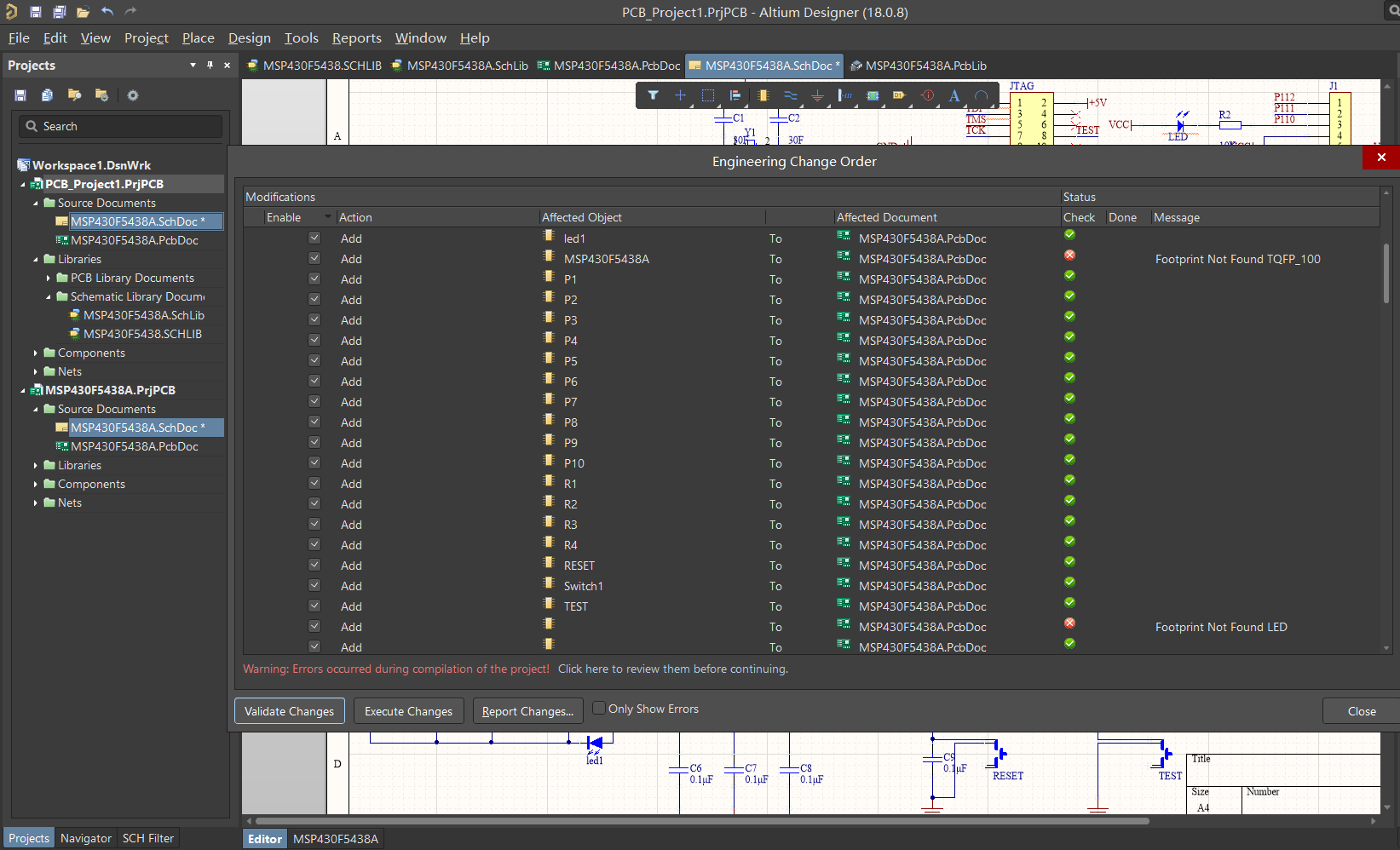

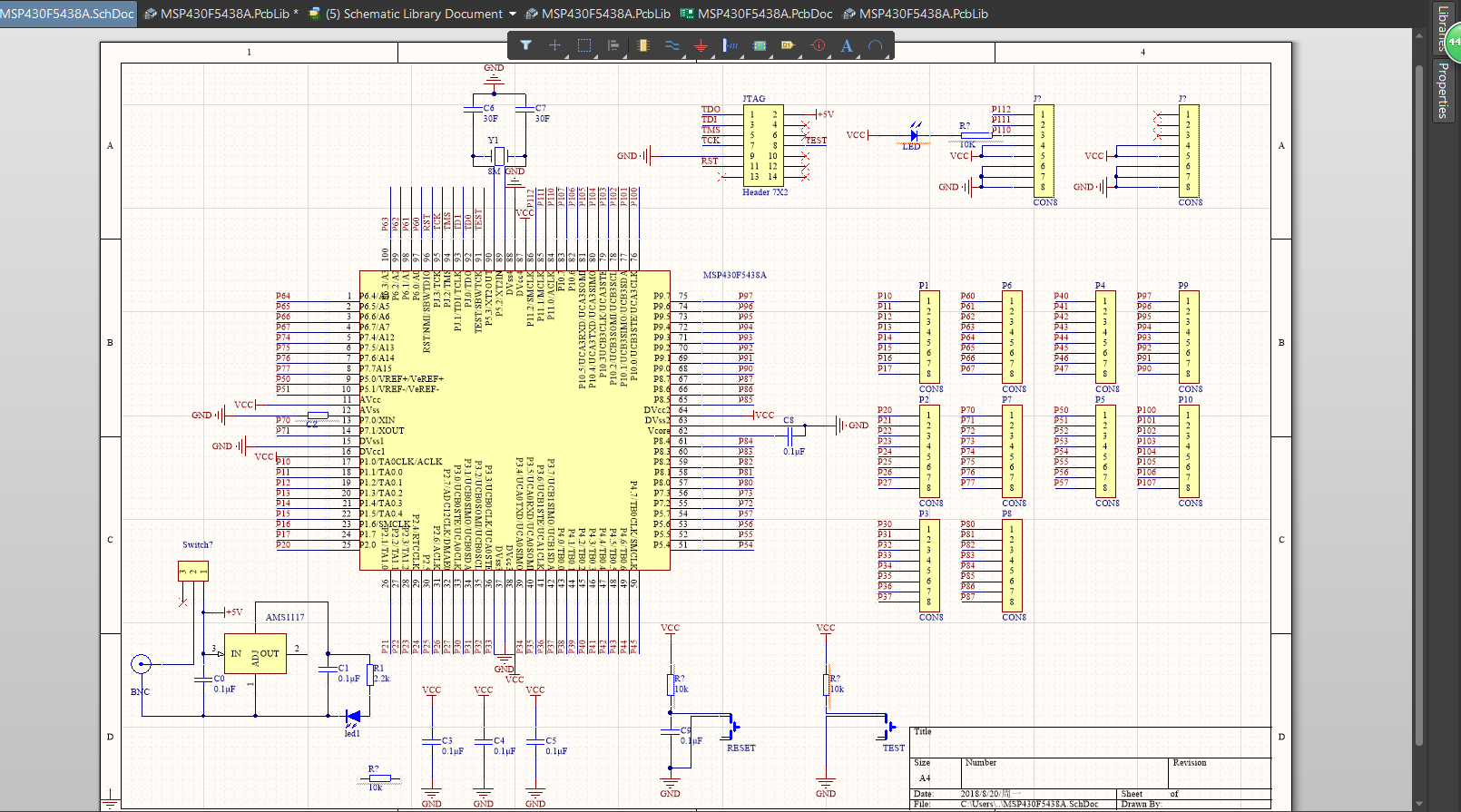

最近開始通過Altium Designer 18開始自主設計PCB板子，針對工程是8051系列的MSP430F5438A單片機；但是在繪制完成原理圖之后轉換成為PCB,竟然顯示圖示兩處地方?jīng)]有封裝，想請教一下大家具體問題根源出現在什么地方。所以想請大家?guī)兔Υ鹨山饣笈丁?br />

ID:33409 · 發表于 2018-8-21 22:34

在原理圖中tool 里面有封裝管理器對應添加相應的封裝就行了

ID:388717 · 發表于 2018-8-21 23:13

樓上正解
