Multisim14繪制原理圖時PCB封裝的選擇

ID:159395 · 發表于 2018-8-24 20:53

Multisim14軟件自身帶有龐大的零件庫，零件庫分為2種：1真實的零件庫，來自于零件生產商家的零件型號庫，帶有零件的封裝庫，原理圖仿真完成后，可以直接傳輸?shù)絬ltiboard軟件，設計PCB不板。。2理想的零件庫，不與具體的型號、廠家掛鉤，只有零件的數值，沒有零件廠家的名稱、沒有零件封裝。成為虛擬零件。只可以用來仿真，無法傳送到ultiboard制作PCB板。

Ultisim14有一個標準零件庫，見上圖：里面包含常用的電阻電容開關 繼電器排阻變壓器電感等零件，這里的零件都是虛擬零件，系統默認在畫原理圖時沒有封裝信息。見下圖：

上圖的右下角：印跡制造商/類型系統默認選中的是：沒有印跡。用鼠標點擊下面符合要求的一個印跡，再點擊右上角的確認，放置的電阻就帶有仿真信息，以后放置的仿真電阻也都帶有仿真信息了。同樣，對于電容和電位器，同樣操作后，都帶有封裝了。

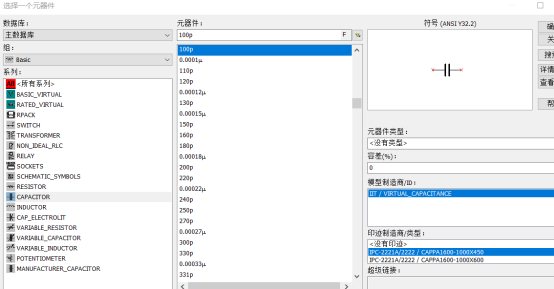

電容見下圖：

電感也是一樣的�？瓷蠄D的右下角：系統默認選中的是：沒有印跡（沒有封裝），鼠標點擊下面符合要求的封裝就可以了。

以上的Word格式文檔51黑下載地址（內含清晰圖）：

multisim14繪制原理圖時封裝問題.docx (127.71 KB, 下載次數: 37)

ID:159395 · 發表于 2018-8-25 09:34

把樓上的文稿，重新潤色修改了一下。
