關于三極管控制LED燈流水的想法

ID:334550 · 發表于 2018-8-26 18:31

各位大師。我有一個想法 10位LED燈第一個先亮起來，然后控制第二位燈亮然后第二位燈控制第三位燈亮，一次類推最后10位燈都亮，不知可不可行，謝謝各位大師，最好給個電路圖，我用8050沒有成功，最好可以調整帶延時亮起功能的第一個亮起來0.幾秒再亮第二個 這樣的

ID:149286 · 發表于 2018-8-26 18:48

電路圖

ID:111634 · 發表于 2018-8-26 19:43

從你提的問題看，你還未入門。這種亮燈操作，用單片機控制是很容易的，要怎么亮就怎么亮，只需編一個亮燈次序數組，到時候讀亮燈次序數組按序亮燈即可。

ID:386381 · 發表于 2018-8-26 20:57

10級的，三極管多諧振電路很難實現的，關鍵是每個關閉打開的時間沒法控制，單片機就很容易實現

ID:334550 · 發表于 2018-8-26 21:23

qin339599454 發表于 2018-8-26 18:48
電路圖

你好，你的電路圖沒太看懂可以說詳細一些嗎?

ID:390234 · 發表于 2018-8-26 21:54

用單片機

ID:390234 · 發表于 2018-8-26 21:55

用單片機很容易實現,網上大把的實例

ID:149286 · 發表于 2018-8-27 13:26

bosschen 發表于 2018-8-26 21:23
你好，你的電路圖沒太看懂可以說詳細一些嗎?

就是三極管放大
三極管的第一腳可以用單片機控制，可以省掉1K電阻看個人這個電路網上大把的搜就可以搜到了

ID:349617 · 發表于 2018-8-27 17:57

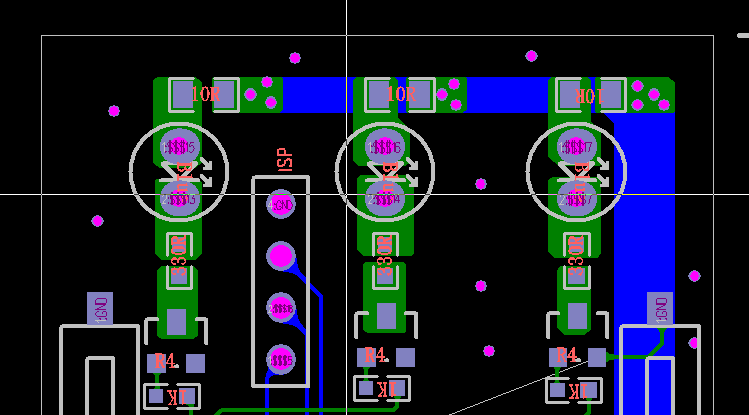

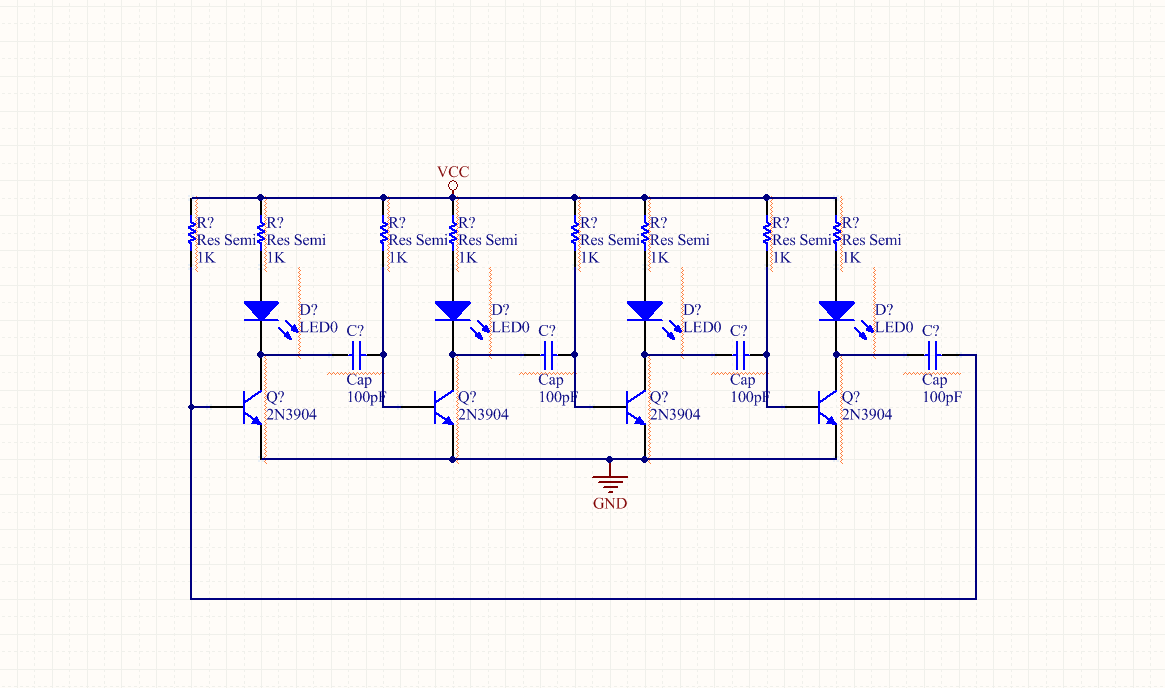

這位老兄是不是想用RC震蕩電路來實現,led二極管和LED的位置要調整一下，以前我做到三級是沒有問題。電容和電阻調整可以調節時間看個人需要。

ID:389097 · 發表于 2018-8-27 19:58

小李子鐵頭發表于 2018-8-27 17:57
這位老兄是不是想用RC震蕩電路來實現,led二極管和LED的位置要調整一下，以前我做到三級是沒有問題。電容和 ...

這個電路做不了10個一起亮吧？

ID:390646 · 發表于 2018-8-28 09:18

樓主意思是用一個控制管腳來控制10個燈？

ID:349617 · 發表于 2018-8-28 09:31

用兩個三極管產生脈沖，在加移位寄存器74LS194，百度一下74LS194移位寄存器的使用，可以滿足你的要求

ID:383432 · 發表于 2018-8-28 09:32

學習學習

ID:349617 · 發表于 2018-8-28 09:35

有很多方式實現看看你愿不愿意動手了

ID:390673 · 發表于 2018-8-28 10:10

用arduino板子和程序應該能實現

ID:342294 · 發表于 2018-8-28 11:31

二極管一端接電源地另一端通過三極管控制十個燈通過IO 用兩個寄存器Px Py 兩組用數組從0x01到0xff 這樣表示這些東西非常簡單也非常多你應該是剛剛接觸這個東西不熟悉

ID:63090 · 發表于 2018-8-28 11:45

如果需要延時功能，就必須要采用邏輯控制IC，甚至單片機進行操控。

ID:386602 · 發表于 2018-8-28 14:09

我以前用555和4017做過，LED燈時間可調。

ID:391298 · 發表于 2018-8-30 16:21

小李子鐵頭發表于 2018-8-27 17:57
這位老兄是不是想用RC震蕩電路來實現,led二極管和LED的位置要調整一下，以前我做到三級是沒有問題。電容和 ...

頭一次見這種高大上的電路膜拜學習 一下我看到樓主的要求第一想法也是單片機

ID:391680 · 發表于 2018-8-30 16:44

用單片機
