Altium Designer18 中pcb板框的設定
下載附件
2018-8-28 19:38 上傳

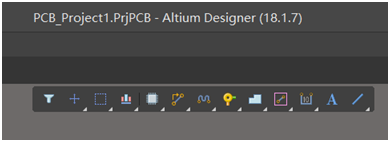

上圖是AD18 PCB板編輯器的工具，其中劃線有兩種：最右邊的藍色線條，選中后可以在PCB板的任意層中畫線、畫任意圖形。從左數第六個是交互布線用的劃線工具，選中后只能在電器層、信號層（頂層 底層 中間平面層電源層）布電氣連線。用這兩個劃線工具其中之一，在PCB板的任意層畫一個任意的圖形，這個圖形的外框線條必須是閉合的，然后選擇design----board shape-----define from selected objects-----PCB板邊框生成。最好是用上圖中最右邊的藍色劃線工具，在mechanical1機械層1中畫PCB板的邊框。不要用左數第六的交互布線工具畫邊框，因?yàn)樯傻倪吙蜻呇卦陧攲佑幸蝗︺~箔線條。
新建PCB文件后，在PCB文件中有一個系統默認生成的PCB板框，如果不想用這個系統默認的板框，想自己創建一個任意形狀、任意尺寸的PCB板框，不必要先刪除這個系統默認的板框，而是放在哪里不理它，在旁邊畫一個自己想要的板框，生成新的板框后，系統默認的板框會自動消失。
