AD18的使用體會與小技巧(感覺非常棒)

使用了AD18一段時間，覺得這個版本的跟新非常棒，個人非常喜歡，在群里看見了多人問 關于 AD18 的的一些問題，不太適應新的版本，在這里分享下個人的使用心得以及一些小技巧。希望能對大家有所幫助，有不對的地方希望大家能多多指正。下面我從這幾個方面來講 一下：

一：原理圖部分 由于個人畫原理圖比較少，所以原理圖部分可能了解的比較少。之前看見有人說找不到

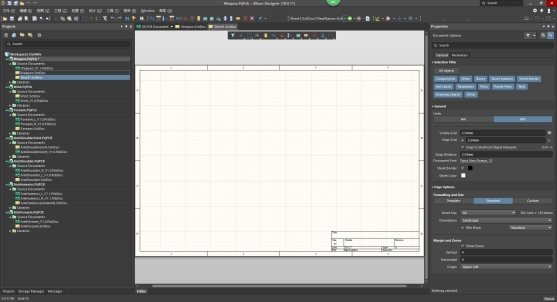

在哪修改圖紙大小，就這個問題講一下：AD18 有個非常好的功能，增加了屬性框。見下圖。

這就是我一般設計的時候用的窗口布局，我一般將屬性框固定在右邊，AD18 將很多功能都 集成在屬性框中，如果你選中了一個原件或者走線或者網絡，屬性框中就會顯示當前被選中 的參數，如果什么都不選就會顯示板子的參數，比如說圖紙大小以及柵格，都可以在這里更 改。屬性框的上半部分表示的是篩選，勾上哪一個選的時候就可以只選中那一類。屬性框如 果沒有可以在右下角，Panels——Properties 中打開

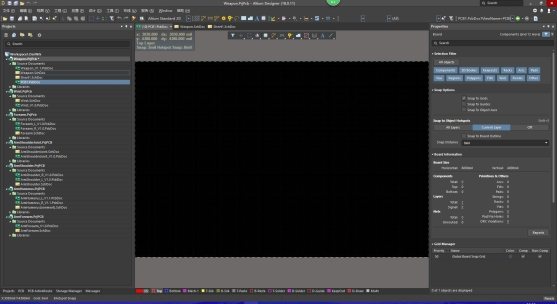

在 pcb 中同理屬性框也是個非常好用的地方打開方式以及使用方式都與原理圖中的類 似，如下圖

板子信息，以及柵格管理器都可以在里面看到，選中某一部分的時候就會切換到當前部分的

1：PCB 異形板框的創建， 我們有時候是用的板框并不是很規則的，創建板框有時候很難選中，有個辦法就是：a、將 導入的板框修改下（確保板框閉合以及板框不與其他的線有連接） b、選中任意一條線，按 TAB 鍵（英文輸入法下，AD 所有快捷鍵必須保證在英文輸入法下才能生效）這樣所有的板 框線都被選中 c、執行快捷鍵 DSD（命令大家可以自己查一下），這樣異形板框就創建好 了。

在 17 以及 18 版本中，對 keep out 做了一些修改。AD18 中 keep out 不再具有機械屬性， 只有禁布屬性，所有 keep out 不能用來做板框了，只能用作禁止布線，而且還增加了一些 功能就是可以選擇禁布的作用對象，如下圖:

最下面那些打勾的就是禁止的作用對象可以根據自己的需要，勾掉或者勾上。上面的 Restricted for Layer 表示的意思是作用的層 keep out layer 表示的是所有層，如果選中頂層 就是作用在頂層，底層類似。這里不表示將 keep out layer 切換到底層或頂層。話 keep out 的方式是，切換到 keepout 層執行 pkt快捷鍵（命令可自行查找）畫圓，畫矩形都可以這個 大家可以自己摸索。建議大家用機械層做為板框?qū)�，keepout 只用來禁布。

今天先到這里 未完待續。。。
