AD18新功能介紹

ID:159395 · 發表于 2018-8-28 18:27

作者：周圍發電子工作室

01.新UI與系統參數設置入口

AD18 默認黑色主題，可以通過Preferences菜單切換為白色

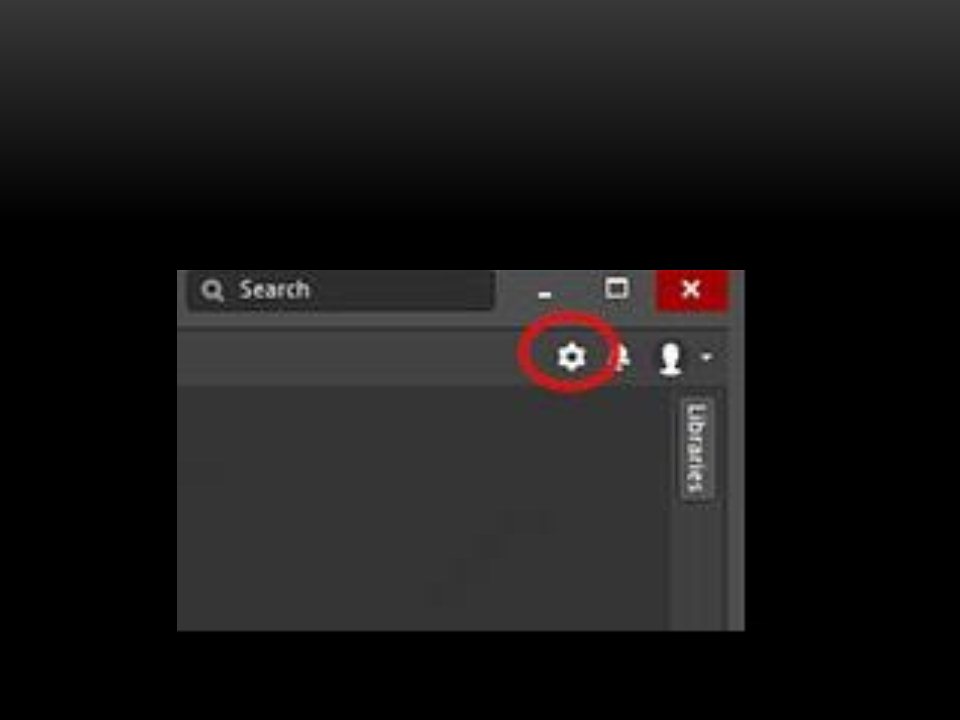

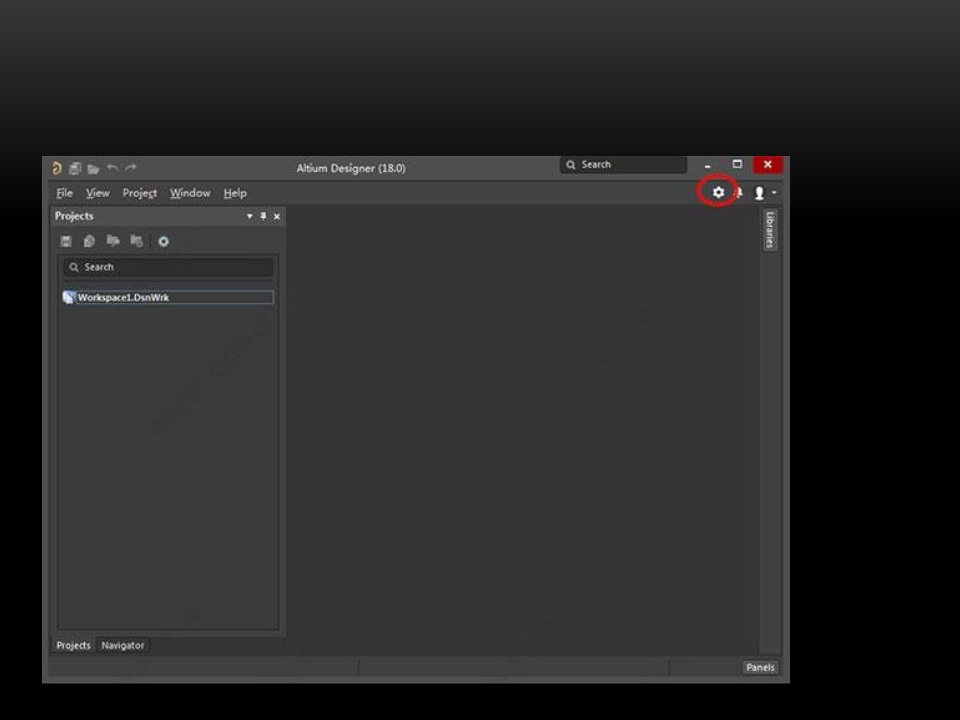

AD18 的Preferences菜單入口位置有所改變，取消了DXP菜單。如下圖所示，軟件界面的右上角有三個圖標。小齒輪圖標就是新的Preferences菜單。

02.新UI與插件安裝

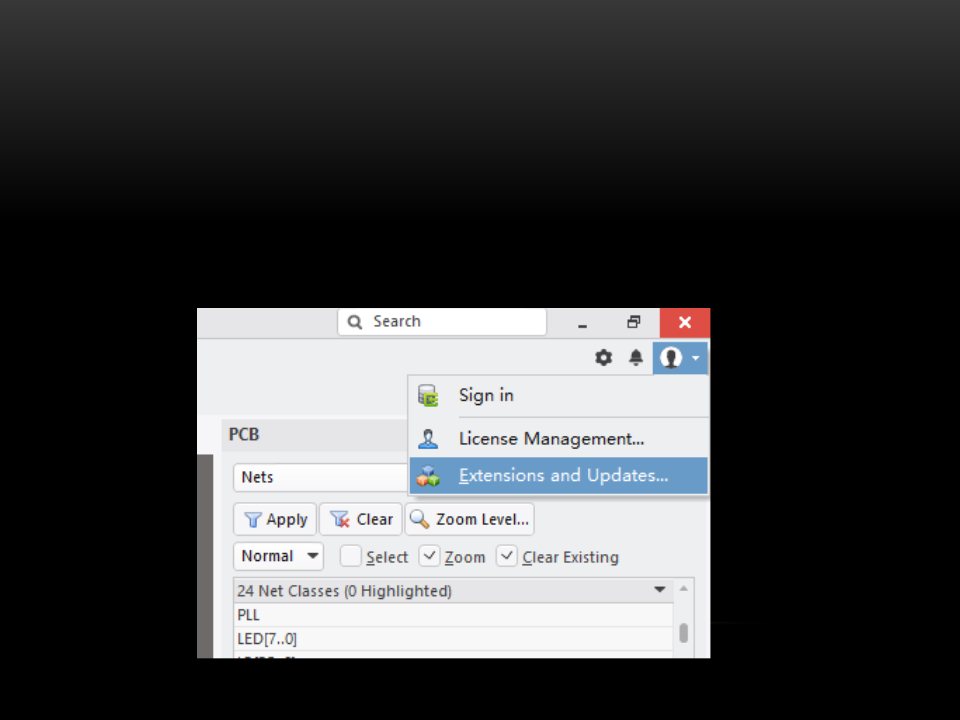

新版本AD安裝插件的菜單入口也發生了改變。如圖所示，軟件界面右上角右側的頭像圖標包含了賬號登陸、License管理和插件安裝菜單。直接選擇第三項就可以向以前一樣安裝各種導入、導出工具了。

03.更換主題顏色

早期的AD18只有黑色主題，目前AD18已經有了黑色、經典白色量最重顏色。需要更換主題顏色時，可以在Preferences菜單里面設置。

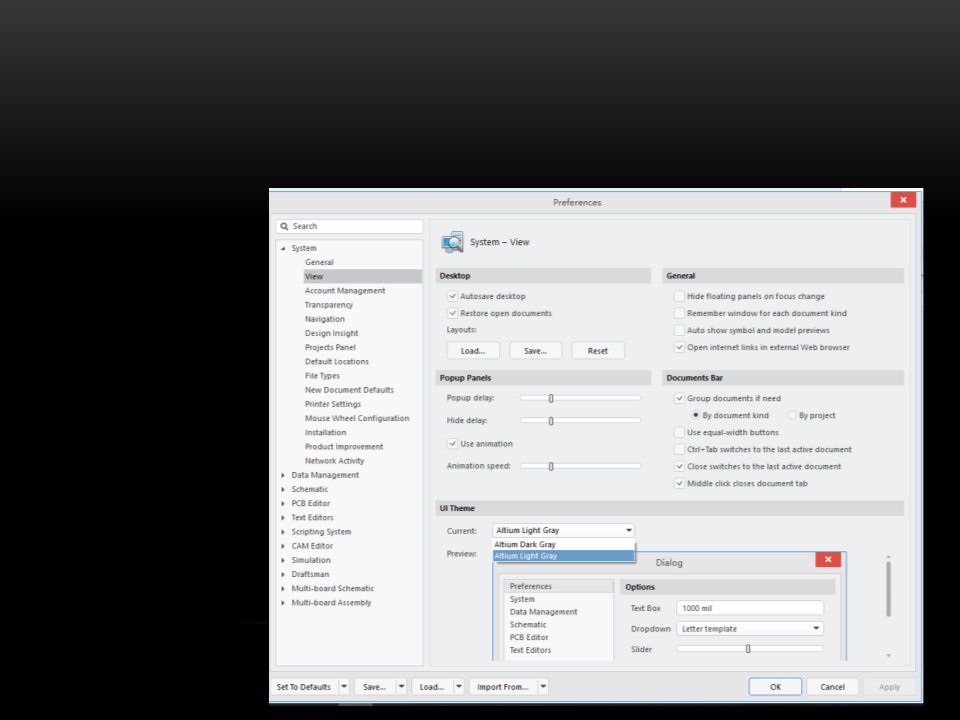

如圖所示，進入Preferences 菜單，找到view 選項可以看到一個UI-Theme菜單。

點擊那個下拉菜單就可以選擇黑色或者白色主題，還可以看到效果預覽圖。

04.AD新增Properties菜單的應用

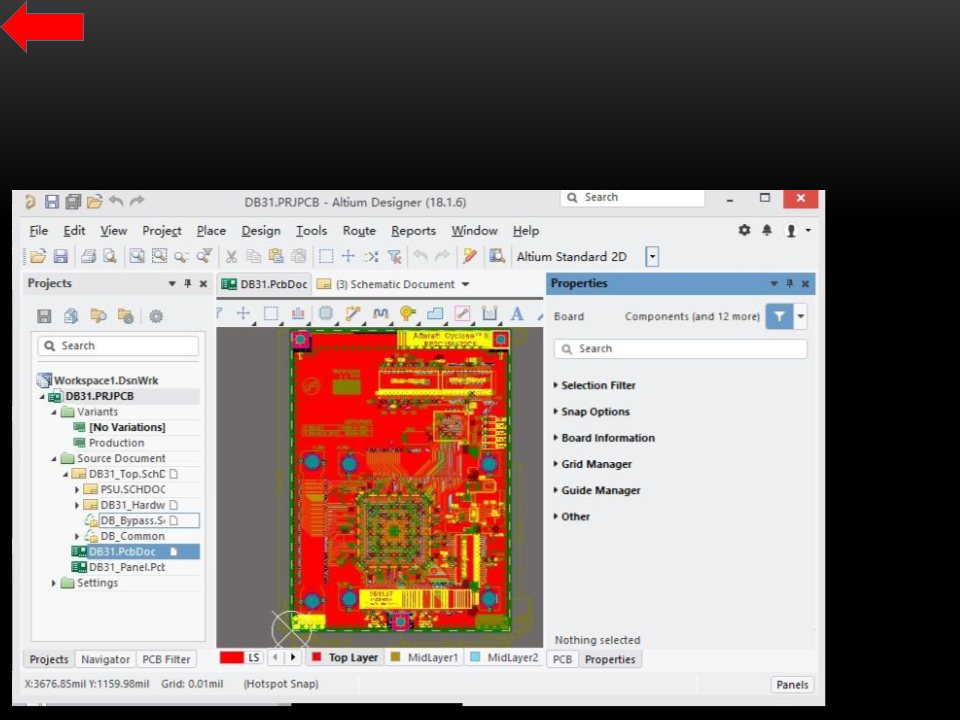

Properties菜單可以從軟件右下角的 Panels 菜單(紅色箭頭所指的地方)里面調出來。在原理圖、PCB、庫文件編輯的時候都能非常好用。

04.AD新增Properties菜單的應用

Properties 選擇過濾器

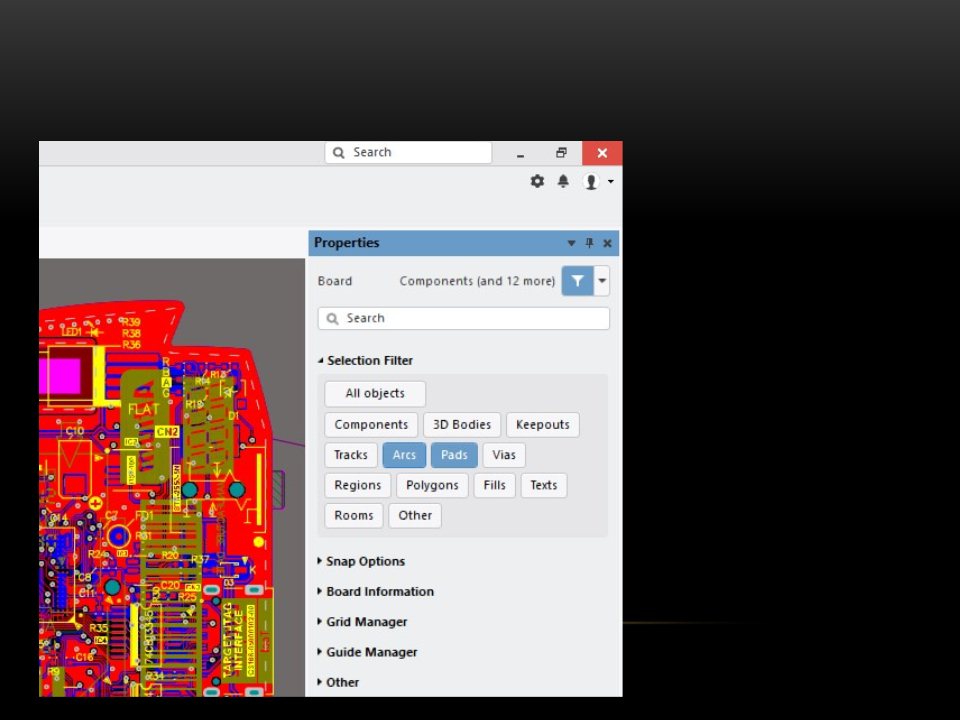

Properties菜單的第一項是AD18 新增的過濾器。在過濾器中可以將不需要編輯的元素過濾掉。比如想要選中一個打在焊盤上的過孔，就可以選擇Vias，然后在PCB上操作的時候，再也不會誤選擇其他無關的東西了。

04.AD新增Properties菜單的應用

Properties 板子信息菜單

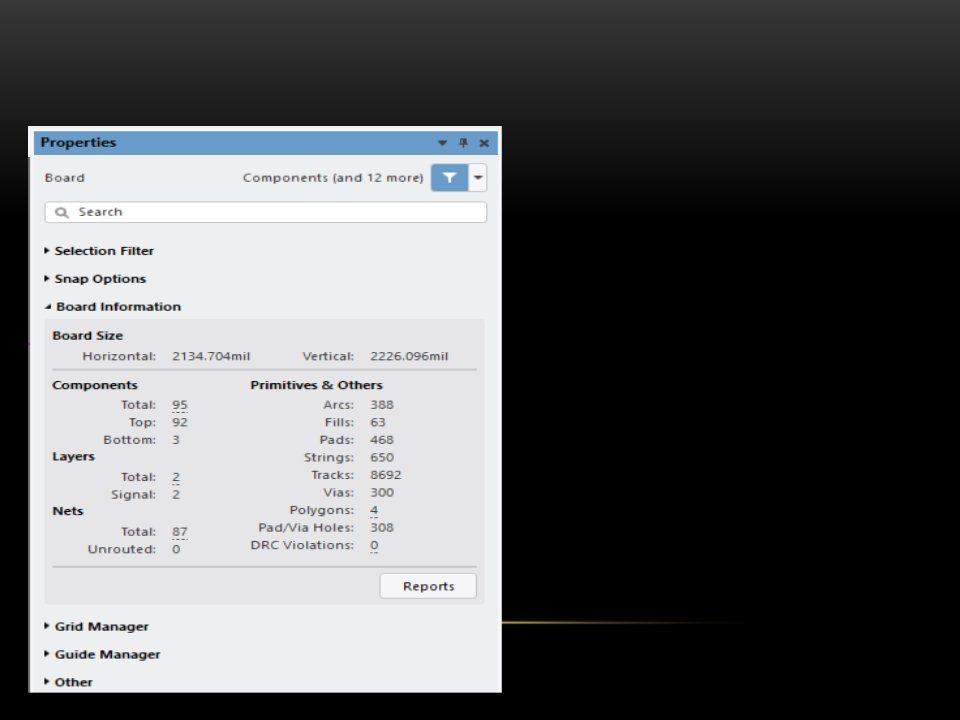

Properties菜單的第三項可以查看整個PCB板的信息。包括器件數量、層數、過孔數、焊盤數、DRC狀態等

04.AD新增Properties菜單的應用

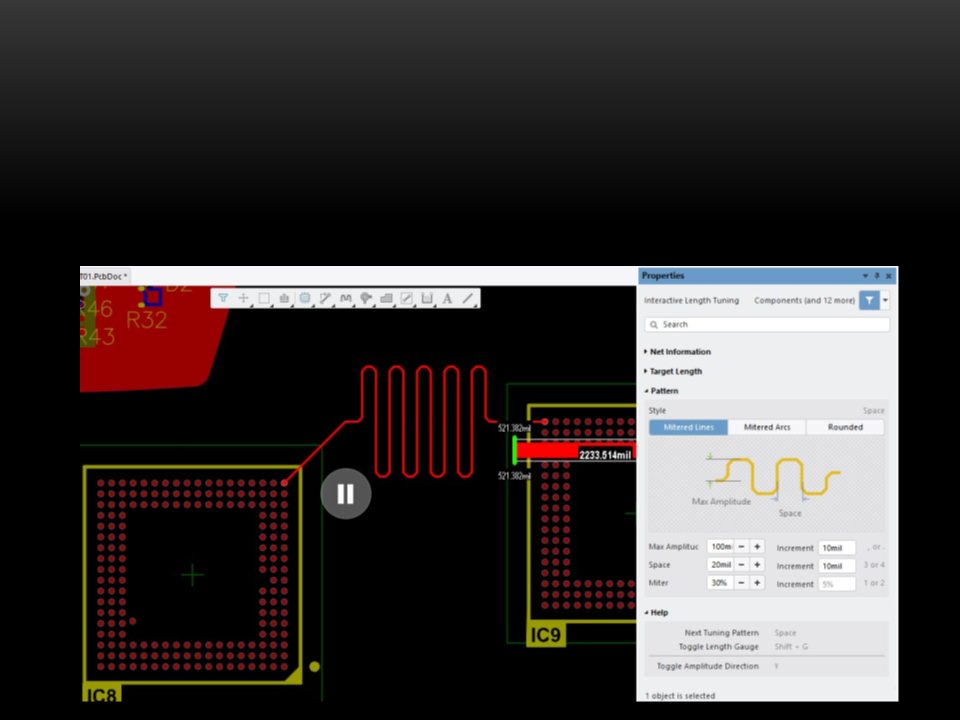

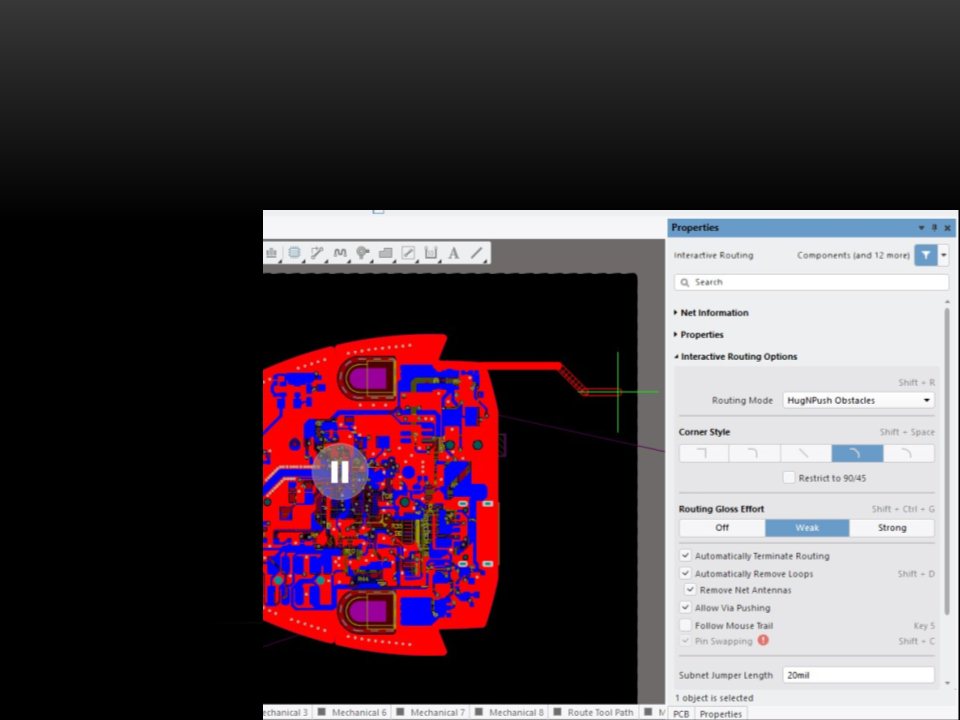

Properties 菜單還有更多的應用。在PCB上操作時，Properties 菜單也會隨著變化。例如，在走線時按下Tab鍵可以暫停走線，然后在Properties中可以調整走線寬度、規 則、拐角模式等

05.AD新增邊界規則

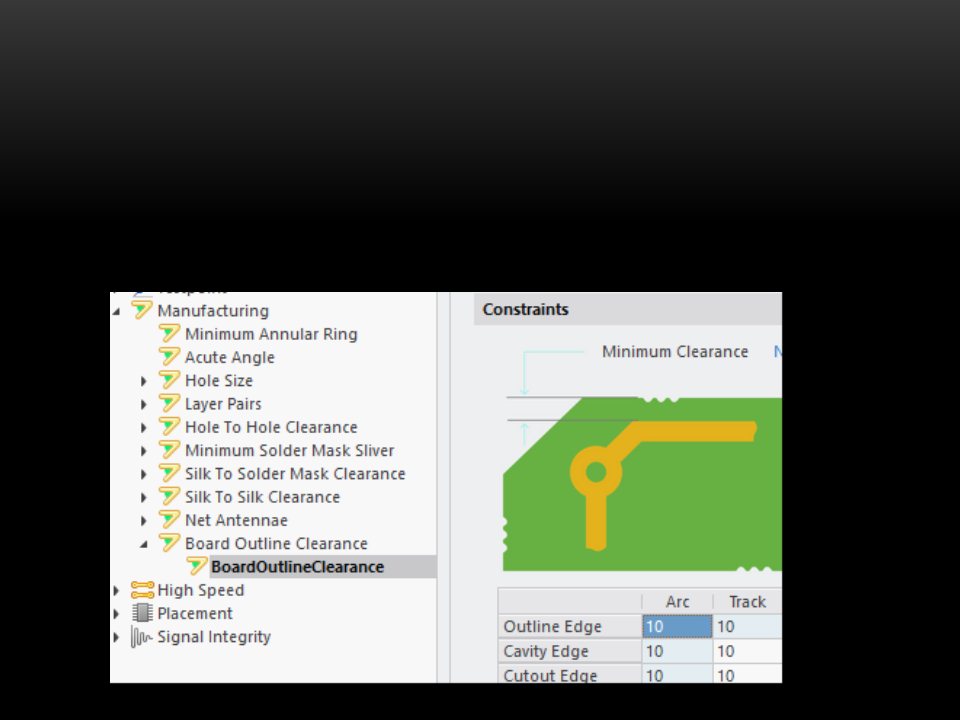

高版本AD可以直接通過板子黑色外形定義板邊間距規則，也就是說，再也不用在keepout層畫板框了。這個內容已經發 表過了。這里不再重復

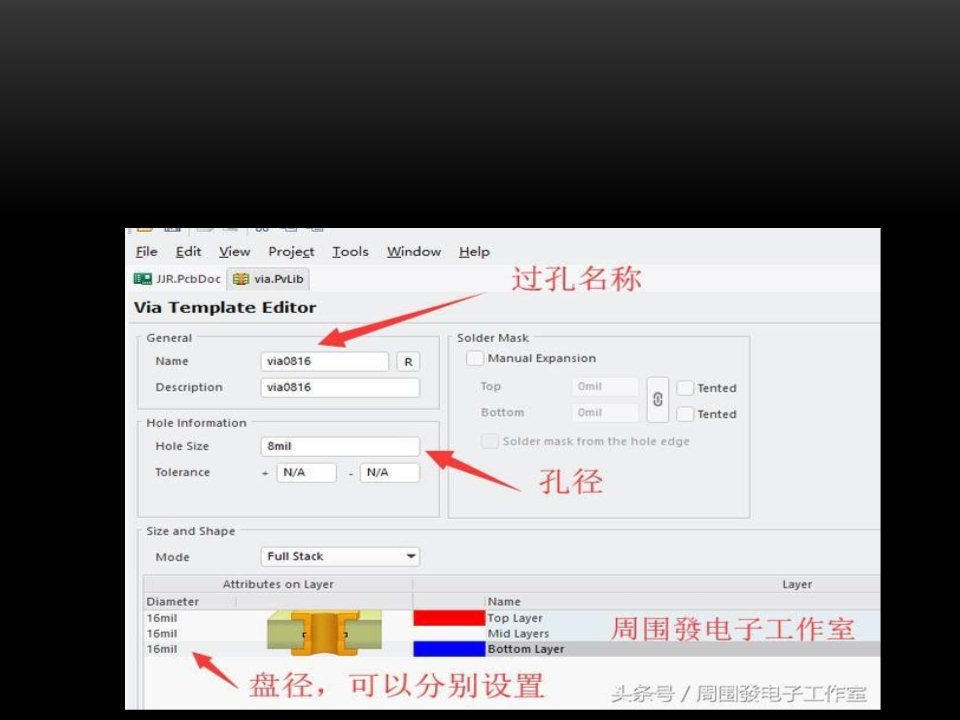

06.過孔模板的使用方法

高版本AD可以對PCB中要用的過孔進行標準化，有效避免工

程中出現過孔混亂的情況。

07.利用Draftsman功能輸出裝配圖

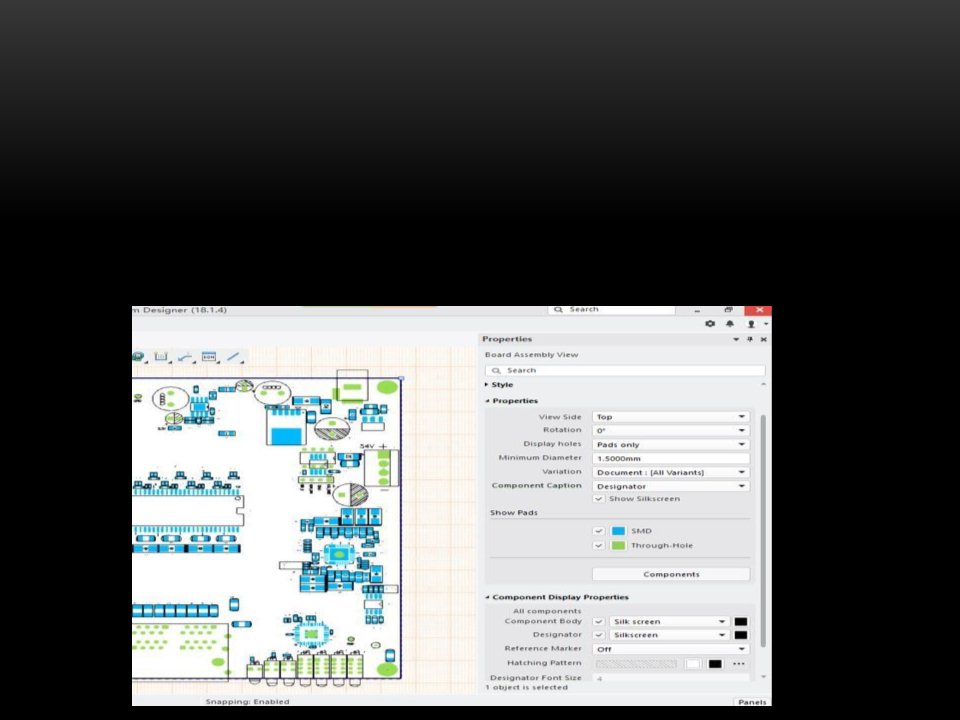

AD18的Draftsman功能相當強大，其中一項應用就是用來輸出精美的裝配圖，當然，Draftsman的功能遠遠不止這種程度，以后周圍發電子工作室會為大家分享更多的關于 Draftsman的應用技巧。
