關于絲印不顯示的三個原因及解決辦法

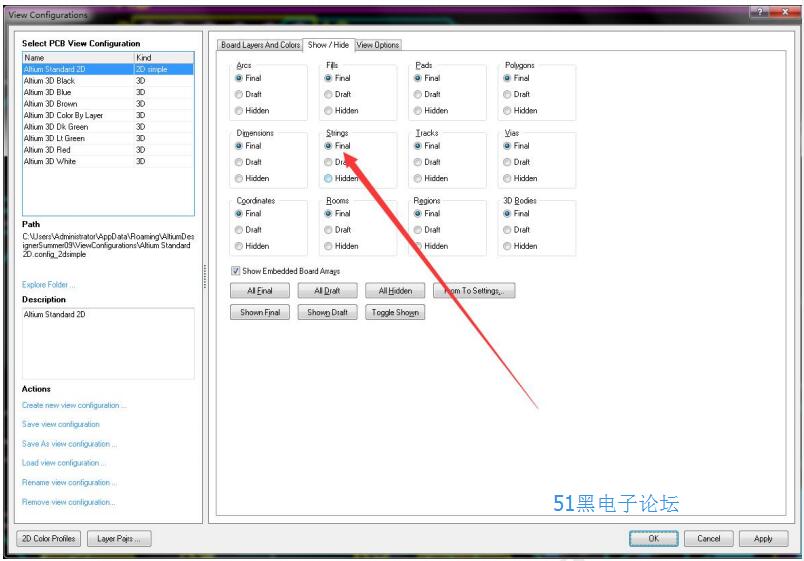

1.按下 CTRL+D，string 一欄是否選擇為 final 一項
下載附件
2018-9-2 00:32 上傳
2.查找器件相似，將所有器件的 show name 打開

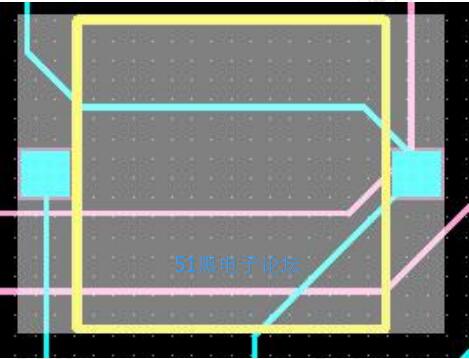

（1）.選中器件
下載附件
2018-9-2 00:32 上傳

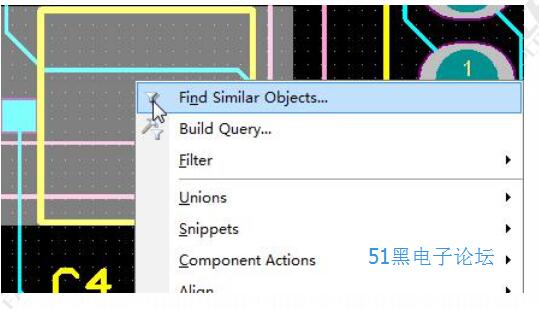

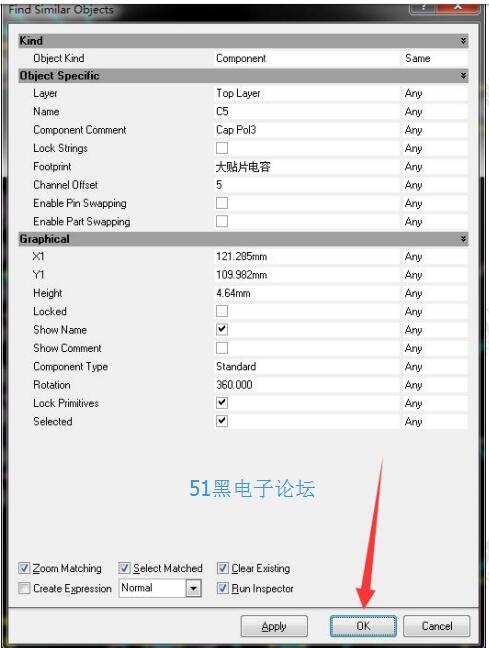

（2）.右擊查找相似，直接點擊 OK
下載附件
2018-9-2 00:33 上傳
下載附件
2018-9-2 00:33 上傳

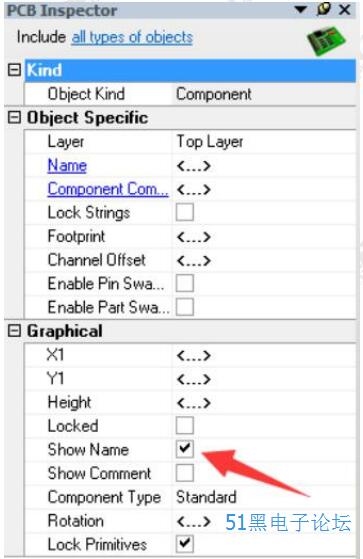

（3）.點擊OK后會自動打開PCB Inspector面板，如果沒有自動打開，按下 F11，和確認右下角 PCB-PCB Inspector 工作面板是否打開，勾選 show name，即可打開絲印
下載附件
2018-9-2 00:34 上傳

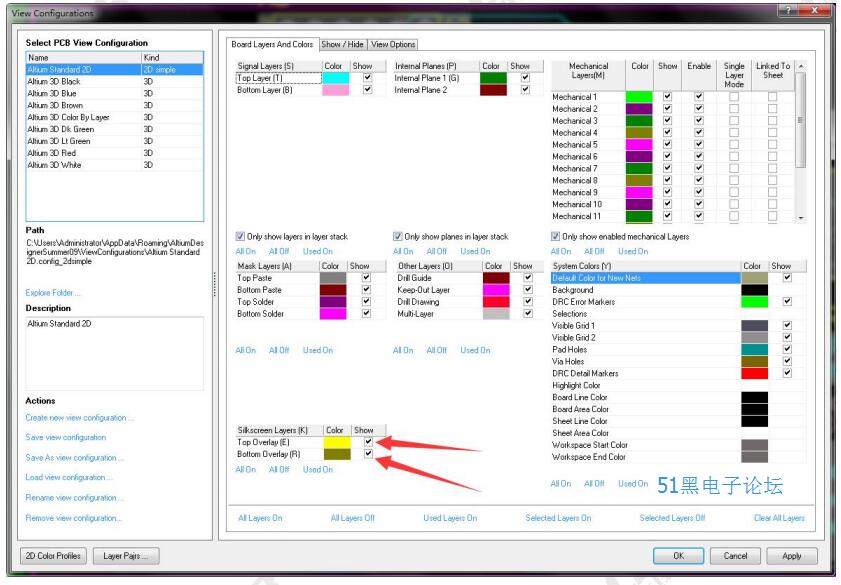

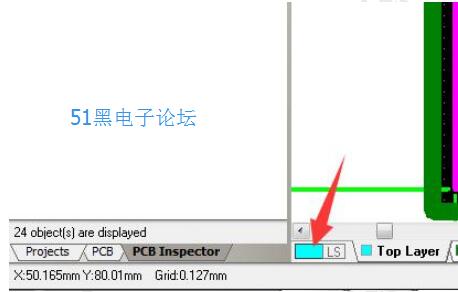

3. 確認絲印層是否打開，按下 L 或者點擊左下角，勾選頂?shù)捉z印層
下載附件
2018-9-2 00:34 上傳
下載附件
2018-9-2 00:35 上傳
完整的pdf格式文檔51黑下載地址：
絲印不顯示的三個原因及解決辦法.pdf
(778.32 KB, 下載次數: 49)
2018-9-1 18:57 上傳
