這個光耦電路有啥問題？輸出端為什么不能拉低？

ID:250696 · 發表于 2018-9-3 15:59

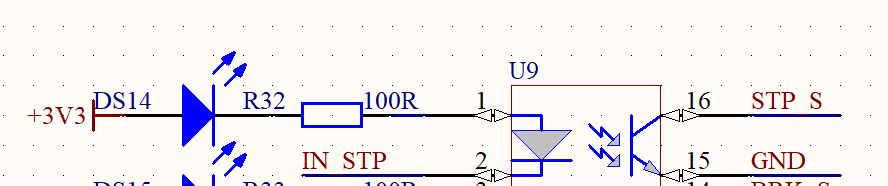

STD_S端連著STM32F103的IO口，IO口設置為輸入模式上拉，為什么光耦輸入端導通后，輸出端電壓下拉不到0，用萬用表測著電壓還有1.9V？

ID:392162 · 發表于 2018-9-3 17:27

你要看下光耦輸入二極管的壓降是多少，前面串的那個DS14也是有壓降的，輸入電壓只有3.3v，如果DS14的壓降大于2v的話，光耦內部的發光二極管可能因?yàn)闆](méi)有足夠的電壓，而不能正常工作，導致光耦里面的接收三極管打開電流不夠

你去掉DS14試試，可能就好了

ID:387733 · 發表于 2018-9-3 18:04

STP_S端的上拉電阻也不能太小，太小了再加上原邊驅動不足，光耦就飽和不了工作在放大區了

ID:213173 · 發表于 2018-9-4 06:42

不同顏色的發光二極管，其正向壓降也不同，一般在1.6~3.5V，光耦內發光二極管正向壓降1.2~1.4V，你這電路明顯是驅動電流不足，光耦內晶體管沒有飽和導通。短接DS14或提高電源電壓試試。

ID:392162 · 發表于 2018-9-4 15:11

sxhwdz 發表于 2018-9-3 18:04
STP_S端的上拉電阻也不能太小，太小了再加上原邊驅動不足，光耦就飽和不了工作在放大區了

STM32的IO口內部上拉是40K，應該不是上拉電阻太小的問題
