《嵌入式系統及應用》復習資料下載

1. 到目前為止，Cortex 系列正式發布的版本為 Cortex-A8、Cortex-R4和Cortex_M3，他們?nèi)�部實現了Thumb-2 指令集（或子集），可滿足不同的性能、價格市場需求。

2.CM3處理器的主要性能指標

（1）Cortex-M3 處理器是一個低功耗的處理器，具有門數少, 中斷延遲小, 調試容易等特點。它是為功耗和價格敏感的應用領域而專門設計的、具有較高性能的處理器，應用范圍可從低端微控制器到復雜 SoC。

（2）Cortex-M3 處理器使用了 ARM v7-M 體系結構，是一個可綜合的、高度可配置的處理器。它包含了一個高效的哈佛結構三級流水線，可提供 1.25DMIPS/MHz 的性能。在一個具有 32個物理中斷的標準處理器實現上（0.13um Metro @50MHz），達到了突出的 0.06mW/MHz 能效比。

（3）為降低器件成本，Cortex-M3 處理器采用了與系統部件緊耦合的實現方法，來縮小芯片面積，其內核面積比現有的三級流水線內核縮小了 30%。Cortex-M3 處理器實現了 Thumb-2指令集架構，具有很高的代碼密度，可降低存儲器需求，并能達到非常接近 32 位 ARM 指令集的性能。

（4）Cortex-M3 處理器在高性能內核基礎上，集成了多種系統外設，可以滿足不同應用對成本和性能的要求。處理器是全部可綜合、高度可定制的（包括物理中斷、系統調試等），Cortex-M3 還有一個可選的細粒度的（fine-granularity）存儲器保護單元（MPU）和一個嵌入式跟蹤宏單元（ETM）。

3. Cortex-M3內核具有如下特點：

4. 在STM32F10x中，有 3 個不同的啟動模式，這些模式可以通過引腳 BOOT[1:0] 來選擇，

啟動模式選擇引腳    Boot模式             說明

BOOT1  BOOT0

  X       0  用戶閃存存儲器    用戶閃存存儲器被選作啟動空間

  0       1   系統存儲器         系統存儲器被選作啟動空間

  1       1   嵌入式SRAM         嵌入式SRAM 被選作啟動空間

5. 每個I/O 端口的特有的硬件特點在數據手冊中已經列出來了，通用 I/O 的每個端口位可以由軟件單獨的配置成以下幾種模式：

6．為了優化不同引腳封裝的外設數目，可以把一些復用功能重新映射到其他引腳上。這時，復用功能不再映射到它們原始分配的引腳上。在程序上，是通過設置復用重映射和調試I/O配置寄存器(AFIO_MAPR)           來實現引腳的重新映射

7．當輸出模式位MODE[1:0]=“10”時，最大輸出速度為（ B   ）。

A．10MHz                                                                                    B．2MHz

C．50MHz                                                                                    D．72MHz

8．簡述不同復用功能的重映射。

答：為了優化不同引腳封裝的外設數目，可以把一些復用功能重新映射到其他引腳上。這時，復用功能不再映射到它們原始分配的引腳上。在程序上，是通過設置復用重映射和調試I/O配置寄存器(AFIO_MAPR)來實現引腳的重新映射。各個復用功能的重映射可以參閱正文的介紹，由于內容比較多，正文介紹非常詳細，這里省略。

9．簡述STM32的GPIO的一些主要特點（至少5個）。

答：主要特點如下：

10．STM32的嵌套向量中斷控制器(NVIC)      管理著包括Cortex-M3核異常等中斷，其和ARM處理器核的接口緊密相連，可以實現低延遲的中斷處理，并有效地處理晚到中斷。

11．STM32的外部中斷/事件控制器（EXTI）由     19      個產生事件/中斷要求的邊沿檢測器組成。每個輸入線可以獨立地配置輸入類型（脈沖或掛起）和對應的觸發事件（上升沿或下降沿或者雙邊沿都觸發）。每個輸入線都可以被獨立的屏蔽。掛起寄存器保持著狀態線的中斷要求。

15．簡述嵌套向量中斷控制器（NVIC）的主要特性。

答：STM32的嵌套向量中斷控制器(NVIC) 管理著包括Cortex-M3核異常等中斷，其和ARM處理器核的接口緊密相連，可以實現低延遲的中斷處理，并有效地處理晚到的中斷。STM32嵌套向量中斷控制器(NVIC)的主要特性如下：

16．STM32的USART可以利用分?jǐn)?shù)波特率發生器提供寬范圍的波特率選擇。

17．STM32的  USART 為通用同步異步收發器，

18．STM32的USART根據（  A  ）寄存器M位的狀態，來選擇發送8位或者9位的數據字。

A．USART_CR1                                                                      B．USART_CR2

C．USART_BRR                                                                      D．USART_CR3

19．簡述STM32的USART的功能特點。、

答：STM32的USART為通用同步異步收發器，其可以與使用工業標準NRZ異步串行數據格式的外部設備之間進行全雙工數據交換。USART還可以利用分?jǐn)?shù)波特率發生器提供寬范圍的波特率選擇。

STM32的USART支持同步單向通信和半雙工單線通信。同時，其也支持LIN(局部互連網)，智能卡協議和IrDA(紅外數據)SIR ENDEC規范，以及調制解調器(CTS/RTS)操作。STM32還具備多處理器通信能力。另外，通過多緩沖器配置的DMA方式，還可以實現高速數據通信。

20．系統計時器（SysTick）提供了1個    24位的計數器，具有靈活的控制機制。

21．STM32的通用定時器TIM，是一個通過可編程預分頻器驅動的   16      位自動裝載計數器構成。

22．STM32通用定時器TIM的16位計數器可以采用三種方式工作，分別為向上計數模式、向下計數模式和中央對齊模式。

23．通用定時器TIMx的特性（  ABCD  ）。（多選）

A．具備16位向上，向下，向上/向下自動裝載計數器。

B．具備16位可編程預分頻器。

C．具備4個獨立通道。

D．可以通過事件產生中斷，中斷類型豐富，具備DMA功能。

24．通用定時器TIMx的特殊工作模式包括（  ABCD  ）。（多選）

A．輸入捕獲模式                                                                      B．PWM 輸入模式

C．輸出模式                                                                                    D．單脈沖模式(OPM)

25．STM32的可編程通用定時器的時基單元包含（ ABC   ）。（多選）

A．計數器寄存器(TIMx_CNT)

B．預分頻器寄存器(TIMx_PSC)

C．自動裝載寄存器(TIMx_ARR)

D．以上都不是

26．簡述STM32TIM的計數器模式。

答：STM32通用定時器TIM的16位計數器可以采用三種方式工作，分別為向上計數模式、向下計數模式和中央對齊模式(向上/向下計數)。

27．除了通用定時器外，STM32還提供了一個高級控制定時器 TIM1    。   TIM1     由一個  16      位的自動裝載計數器組成，它由一個可編程預分頻器驅動。

28．TIM1的溢出/下溢時更新事件(UEV)     只能在重復向下計數達到0的時候產生。這對于能產生PWM信號非常有用。

29．TIM1具備   16      位可編程預分頻器，時鐘頻率的分頻系數為   1～65535      之間的任意數值。

30．STM32的可編程TIM1定時器的時基單元包含（  ABCD  ）。（多選）

A．計數器寄存器(TIM1_CNT)

B．預分頻器寄存器 (TIM1_PSC)

C．自動裝載寄存器 (TIM1_ARR)

D．周期計數寄存器 (TIM1_RCR)

31．高級定時器TIM1的特性（ ABCD   ）。（多選）

A．具備16位上，下，上/下自動裝載計數器

B．具備16位可編程預分頻器。

C．可以在指定數目的計數器周期之后更新定時器寄存器。

D．可以通過事件產生中斷，中斷類型豐富，具備DMA功能。

32．定時器TIM1的特殊工作模式包括（ ABCD   ）。（多選）

A．輸入捕獲模式                                                                      B．PWM 輸入模式

C．編碼器接口模式                                                        D．單脈沖模式(OPM)

33．STM32提供了三種不同的時鐘源，其都可被用來驅動系統時鐘SYSCLK，這三種時鐘源分別為（  ABC   ）。

A．HSI振蕩器時鐘                                                                      B．HSE振蕩器時鐘

C．PLL時鐘                                                                                    D．HLI振蕩時鐘

34．在STM32中，當（  AB  ）發生時，將產生電源復位。（多選）

A．從待機模式中返回                                                        B．上電/掉電復位（POR/PDR復位）

C．NRST管腳上的低電平                                          D．PLL

35.Cortex-M處理器采用的架構是（  D  ）

（A）v4T               （B）v5TE              （C）v6                （D）v7

36.NVIC可用來表示優先權等級的位數可配置為是（  D  ）

（A）2                 （B）4          （C）6                 （D）8

37.Cortex-M系列正式發布的版本是（  A  ）

（A）Cortex-M3         （B）Cortex-M4      （C）Cortex-M6         （D）Cortex-M8

38.Cortex-M3的提供的流水線是（  B  ）

（A）2級               （B）3級     （C）5級               （D）8級

39.Context – M3處理器的寄存器r14代表（  B  ）

（A）通用寄存器 （B）鏈接寄存器 （C）程序計數器   （D）程序狀態寄存器

40.Cortex – M3使用的存儲器格式是（  D  ）

（A）小端格式 （B）大端格式   （C）小端或大端格式 （D）沒有正確答案

41.每個通用I/O端口有（    ）個32位的配置寄存器，（    ）個32位的數據寄存器，（    ）個32位的置位/復位寄存器，（    ）個16位的復位寄存器，（ B）個32位的鎖定寄存器

（A）2,1,2,1，1           （B）2,2,1,1,1        （C）2,2，2,1,1           （D）2,2,1,2,1

42.（  A  ）寄存器的目的就是用來允許對GPIO寄存器進行原子的讀/修改操作

（A）GPIOX_BSRR和GPIOX_BRR                 （B）GPIOX_CRL和GPIOX_CRH（C）GPIOX_BSRR和GPIOX_LCKR                 （D）GPIOX_IDR和GPIOX_ODR

43.所有的GPIO引腳有一個內部微弱的上拉和下拉，當它們被配置為（  A  ）時可以是激活的或者非激活的

44每個I/O端口位可以自由的編程，盡管I/O端口寄存器必須以（  D  ）的方式訪問

  （A）16位字              （B）16位字節     （C）32位字節       （D）32位字

45.向量中斷控制器最多可支持（  C  ）個IRQ中斷

（A）127                   （B）128   （C）240                   （D）255

46.關于中斷嵌套說法正確的是（  B  ）

（A）只要響應優先級不一樣就有可能發生中斷嵌套

（B）只要搶占式優先級不一樣就有可能發生中斷嵌套

（C）只有搶占式優先級和響應優先級都不一才有可能發生中斷嵌套

（D）以上說法都不對

47.在STM32107向量中斷控制器管理下，可將中斷分為（  B  ）組

（A）4                     （B）5   （C）6                     （D）7

48.中斷屏蔽器能屏蔽（  B  ）

（A）所有中斷和異常  （B）除了NMI外所有異常和中斷

（C）除了NMI、異常所有其他中斷  （D）部分中斷

49PWM是（  A  ）

50以下為STM32的GPIO端口配置寄存器的描述，在GPIO控制LED電路設計時，要使最大輸出速度為10MHz，應該設置（  B  ）

（A）CNFy[1:0]             （B）MODEy[1:0]

51以下為GPIO端口配置寄存器的描述，在GPIO控制LED電路設計時，要使最大輸出速度為2MHz，應該設置MODE[1:0]值為（  C  ）

25.              已知TIM1定時器的起始地址為0x4001 2C00，則定時器1的捕獲/比較寄存器1的地址為（  D  ）

（A）0x4001 2C20            （B）0x4001 2C2C

53SysTick定時器校正值為（  B  ）

（A）9000            （B）10000

54.SysTick定時器的中斷號是（  C  ）

（A）4               （B）5

（C）6               （D）7

55．STM32的USART根據（ A  ）寄存器M位的狀態，來選擇發送8位或者9位的數據字。

A．USART_CR1                                                                      B．USART_CR2

C．USART_BRR                                                                      D．USART_CR3

56.Cortex-M3系列處理器支持Thumb指令集。（  錯  ）

57.Cortex-M3系列處理器支持Thumb-2指令集。（  對  ）

58.Contex-M3系列處理器內核采用了哈佛結構的三級流水線。（  對  ）

59.Cortex-M系列不支持Thumb-2指令集。（  錯  ）

60.Contex-M3系列處理器內核采用了馮諾依曼結構的三級流水線。（  錯  ）

61.STM32系列MCU在使用電池供電時，提供3.3~5V的低電壓工作能力。（  錯  ）

62.Context-M3處理器可以使用4個堆棧。（  錯  ）

63.在系統復位后，所有的代碼都使用Main棧。（  對  ）

64.在系統層，處理器狀態寄存器分別為：APSR，IPSR, PPSR。（  錯  ）

65.APSR程序狀態寄存器的28位，當V=0，表示結果為無益處。（  對  ）

66.Cortex-M3只可以使用小端格式訪問代碼。（  錯  ）

67.所謂不可屏蔽的中斷就是優先級不可調整的中斷。（ 錯）

68.向量中斷控制器只負責優先級的分配與管理，中斷的使能和禁止和它無關。（ 錯   ）

69.Cortex-M3體系架構中，有了位帶位操作后，可以使用普通的加載/存儲指令來對單一的比特進行讀寫。（對）

70.Cortex-M3體系架構中，有兩個區中實現了位帶：一個是 SRAM 區的最低 1MB 范圍，第二個則是片內外設 區的最低 1MB 范圍。（對）

71.STM32的串口既可以工作在全雙工模式下，也可工作在半雙工模式下。（  對）

72.STM32的串口既可以工作在異步模式下，也可工作在同步模式下。（對）

73.每個I/O端口位可以自由的編程，盡管I/O端口寄存器必須以32位字的方式訪問。（對）

74.所有的GPIO引腳有一個內部微弱的上拉和下拉，當它們被配置為輸入時可以是激活的或者非激活的。（  對）

75.所有的GPIO引腳有一個內部微弱的上拉和下拉，當它們被配置為輸出時可以是激活的或者非激活的。（錯 ）

76.端口輸入數據寄存器的復位值為00000000H。（  對）

77.端口輸入數據寄存器位[15:0]是只讀的，并且僅能按字訪問，它們包含相關I/O端口的輸入值。（對  ）

78.端口輸入數據寄存器位[7:0]是只讀的，并且僅能按字訪問，它們包含相關I/O端口的輸入值。（  錯）

79.從是否可編程的角度 ，中斷可分為固定優先級中斷和可調整優先（  對  ）

80.從某種意義上說，異常就是中斷。（對   ）

81.所謂不可屏蔽的中斷就是優先級不可調整的中斷。（  錯）

82.向量中斷控制器只負責優先級的分配與管理，中斷的使能和禁止和它無關。（錯）

83.中斷的優先級和它在中斷向量表里的位置沒有關系。（    錯）

84.當搶占式優先級不一樣時，一定會發生搶占。（   錯）

85.向量中斷控制器允許有相同的優先級。（  對）

86如果兩個中斷的搶占式優先級相同，則按先來后到的順序處理。（對  ）

系列為標準型，運行頻率為  36MHZ  ；  STM32F103  系列為標準型，運行頻率為    72MHZ   。

88．當STM32的I/O端口配置為輸入時，輸出緩沖器被禁止，施密特觸發輸入被激活。根據輸入配置(上拉，下拉或浮動)的不同，該引腳的弱上拉和下拉電阻被連接。出現在I/O腳上的數據在每個APB2時鐘被采樣到輸入數據寄存器，對輸入數據寄存器的讀訪問可得到I/O狀態。

89．STM32的所有端口都有外部中斷能力。當使用外部中斷線時，相應的引腳必須配置成輸入模式。

90．STM32具有單獨的位設置或位清除能力。這是通過 GPIOX_BSRR  和                GPIOX_BRR   寄存器來實現的。

91．為了優化不同引腳封裝的外設數目，可以把一些復用功能重新映射到其他引腳上。這時，復用功能不再映射到它們原始分配的引腳上。在程序上，是通過設置復用重映射和調試I/O口配置寄存器（AFIO_MAPR）來實現引腳的重新映射。

92、什么是嵌入式系統？嵌入式系統一般由哪幾部分構成？

93、Cortex-M3的處理器有那兩種工作模式和狀態？如何進行工作模式和狀態的切換？ 3Cortex-M3的存儲空間可以分為哪幾個部分，每一部分的地址范圍是怎樣的？

94、STM32的GPIO的配置模式有那幾種？如何進行配置模式的配置？

95、簡述STM32的不同復用功能的重映射功能。

96、簡述STM32的優先級劃分與搶占的過程。

97、簡述STM32的USART的功能特點。

98、如何設置STM32的串口的波特率。

99、STM32高級定時器有哪些功能？

101利用STM32的GPIO接口及其操作，實現4個LED按照LED1、LED2、LED3、LED4的順序循環顯示。硬件連接圖如圖所示。

102已知系統時鐘為72MHz，采用定時器TIM1產生周期為100ms的定時時間間隔并通過LED發光二極管指示定時過程。

103如果用串口1發送數據，已知波特率為2.4Kbp/s,8位數據，2位停止位，寫出串口的初始化程序。

104：:廣義的嵌入式系統是帶有微處理器的專用軟、硬件系統，狹義的嵌入式系統是指微處理器中帶有嵌入式操作系統（Embedded Operating System）的專用軟、硬件系統

105 STM32 是基于ARM公司Cortex-M3核的32位

106 GPIO口輸入的上拉電阻和下拉電阻對輸入的不同在于：有內部上拉時，輸入懸空時為1，無內部上拉時，輸入懸空時為0.

107輸入輸出數據寄存器的作用是定時將數據采樣到輸入數據寄存器  輸出到輸出數據寄存器。

108 STM32的工作電壓(VDD)為2.0～3.6V。

109 STM32的復位電路為低電平復位。

110.ContexM3的堆棧是向下生長的滿棧，

111. 默認情況下，外部中斷0和外部中斷1哪個優先級高？ 0  中斷的默認排序是異常向量表中位置靠前的優先級越高。

112. 對異常向量表中默認排序可通過設置搶占式優先級和響應式優先級進行修改。

113.具有高搶占式優先級的中斷可以在具有低搶占式優先級的中斷處理過程中被響應，即中斷嵌套，或者說高搶占式優先級的中斷可以嵌套低搶占式優先級的中斷。

114.搶占式優先級相同時，如同時產生中斷，響應式優先級高的中斷先得到處理。

如兩種優先級都相同時，默認優先級高的中斷先得到處理。

115 根據下圖說明STM32F10X系列芯片的GPIO引腳的功能。并說明對應功能時，哪部分開關起作用（在圖上標注）。

答：

模擬輸入：TTL被強置為0，弱上拉下拉斷開，CMOS斷開。

浮空輸入：CMOS斷開，TTL被激活，弱上拉下拉斷開。

上拉輸入：CMOS斷開，TTL被激活，弱上拉接通，下拉斷開。

下拉輸入：CMOS斷開，TTL被激活，弱上拉斷開，下拉接通。

開漏輸出：輸出寄存器上的’0’激活N-MOS，而輸出寄存器上的’1’將端口置于高阻狀態(P-MOS從不被激活）、TTL被激活、弱上拉下拉被禁止。

推挽輸出：輸出寄存器上的’0’激活N-MOS，而輸出寄存器上的’1’將激活P-MOS、TTL被激活、弱上拉下拉被禁止。

復用開漏輸出：開漏輸出時，輸出緩沖器被打開。

復用推挽輸出：推挽輸出時，輸出緩沖器被打開。

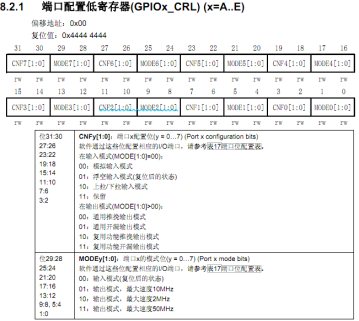

116將GPIO的PD2配置成通用開漏輸出，最大速度2MHz應如何配置以下寄存器。

答： GPIOD 0110左移8位

配置：GPIOD->CRL =(0x06 << 8);

/*即：6左移8位(D口) [2]P113 01：通用開漏輸出模式 10：輸出模式，最大速度2MHz*/

117.堆棧指令：PUSH　｛R０｝后，請畫出堆棧會如何變化？

指令執行前：

答 :

118. 堆棧指令：POP�。鸕０｝后，請畫出堆棧會如何變化？

   答:

119：根據補充下面程序并進行注釋：
