STM32開發板ST-Link調試教程
之前所有原子 STM32 教程講解的調試工具都是以 JLINK 為例。由于德產 J-LINK 價格 非常昂貴，而國產 J-LINK 因?yàn)榘鏅?quán)問題將在萬能的淘寶銷聲匿跡。所以我們有必要給大家介 紹 JTAG/SWD 調試工具中另外一個主流仿真器 ST-Link 的使用方法，讓大家在今后的 STM32 學習中，能熟練掌握 JTAG/SWD調試配置方法。 如果你已經了解了 JLINK 的使用方法，那么 ST-Link 的使用方法將會非常簡單，幾乎 99% 的操作方法都是一模一樣的。幾乎所有 JTAG/SWD 仿真器的使用都有下面三個方面的知識： 1. 驅動的安裝。 2. 編程軟件(MDK)配置。 3. 固件升級方法
1.1 驅動安裝
在我們的《手把手教你學 STM32》系列視頻中，我們有詳細講解 JLINK 驅動安裝。對于 ST-Link,我們需要安裝 ST-Link 驅動。首先，大家需要下載我們的 ST-Link 資料包， 解壓資料包，可以看到，在資料包里面，我們提供了 ST-Link 驅動包: ST-Link 官方驅動.zip 首先，大家解壓資料包：
圖 1.1.1 ST-Link 官方驅動軟件包 解壓后，大家可以看到，驅動包里面包含兩個可執行 exe 文件： dpinst_x86.exe dpinst_amd64.exe 這里，大家首先點擊安裝 dpinst_amd64.exe文件，如果安裝之后沒有提示報錯，那就說明驅動 安裝成功。如果有報錯，大家卸載了之后再安裝 dpinst_x86.exe文件即可（這里因?yàn)楸救穗娔X 并不是 amd的 cpu，但是只能安裝 dpinst_amd64.exe 文件才能成功，所以提示一下大家）。 安裝完成后安裝界面會提示：  圖 1.1.2 ST-Link 驅動安裝完成
驅動安裝成功之后，大家把 ST-Link 通過 usb 連接到電腦，然后打開設備管理器，可以看 到會多出一個設備：
圖 1.1.3 設備管理器查看 ST-Link Device 至此，ST-Link 驅動已經安裝完成。接下來大家只需要在 mdk 工程里面配置一下 ST-Link 即可。
1.2 編程軟件(MDK)配置
關于 MDK 中 JTAG/SWD 調試的配置步驟，我們?cè)谌缦沦Y料中有講解 JLINK 的配置和使用 方法。大家在學習過程中，在下列教程中會講解到 jlink 的配置方法： 1） 《手把手教你學 STM32》系列視頻 第 9 講 程序下載方法 2：JLINK 程序下載 2） 《手把手教你學 STM32》系列視頻 第 22 講 JLINK 在線調試+軟件仿真 3） 探索者 STM32F4配套教程 -《STM32F4 開發指南-庫函數版本》-3.4.2 JLINK 下載與調試程序 -《STM32F4 開發指南-寄存器版本版本》-4.2 STM32F4 在線調試
戰艦/精英 STM32配套教程 -《STM32F1 開發指南-庫函數版本》-3.4.3 JTAG/SWD 程序下載與調試 -《STM32F1 開發指南-寄存器版本》-4,3 STM32F1 在線調試
MiniSTM32配套教程
-《STM32 不完全手冊-庫函數版本》-3.4.3 JLINK 下載與調試程序 -《STM32 不完全手冊-寄存器版本》-4.3 硬件調試

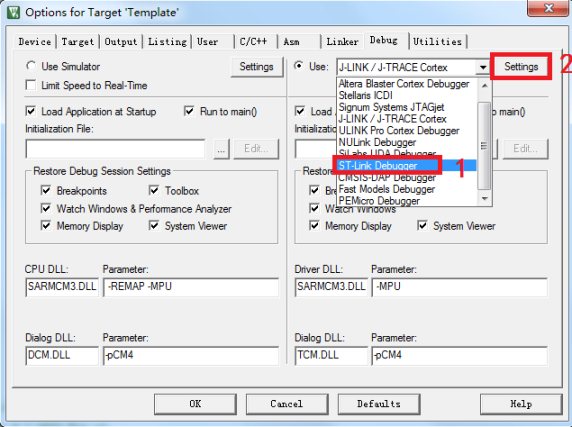

上述教程對于 JLINK 的配置步驟，幾乎是一模一樣的。大家在使用對應平臺的時候，如果 需要，先看上述教程或者視頻。如果你使用的是 ST-Link，那么只需要修改下列 2 個地方的配 置： 首先是選擇調試器，如果使用的是 ST-Link，在 Debug 選項卡中，請按照下圖 1 選擇“ST-Link Debugger”,如果你使用的是 JLINK，那么需要選擇“J-LINK/J-Trace Cortex”。 圖 1.2.1 選擇 ST-Link Debugger
在選擇完調試器之后，點擊右邊的 Setting 按鈕，出現如下界面：

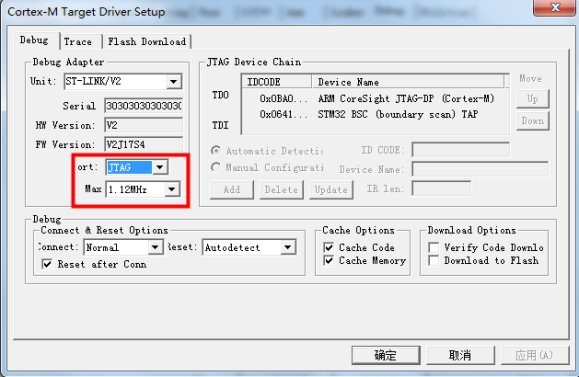

圖 1.2.2 JTAG 模式調試方式配置  這里默認情況選擇的是 JTAG 調試方式，速度是 1.12Mhz。關于速度，與 ST-Link 固件版本 有關。所以這里大家只需要選擇一個合適的速度即可（一般為 1-5M 之間）。 當然這里大家也 可以修改為 SWD 方式，修改方法非常簡單，配置如下：
圖 1.2.3 SWD 模式調試方法配置 JTAG 模式和 SWD 模式使用方法都是一樣的，不同的是，SWD 接口調試更加節省端口，

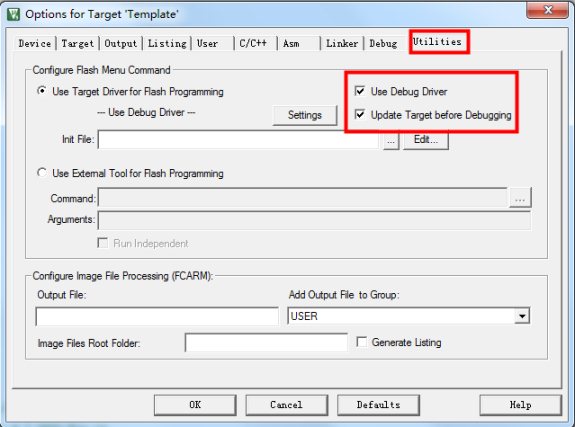

如需詳細了解他們的區別，請參考我們《手把手教你學 STM32》系列視頻第 9 講 程序下載方法 2：JLINK 程序下載。這里需要提醒大家，一般情況下，為了節省更多的資源，建議大家使 用 SWD模式仿真。也就是按圖 3的配置即可。 最后，對于 utilities 選項卡，按我們教程和視頻里面的配置方法一樣即可，這里大家需要核 對一下 utilities 界面是否是下面圖 4 的配置，如果不是，請修正過來。 圖 1.2.4 Utilities 選項卡配置
對于 JLINK 配置和 ST-Link 配置的區別就只有這些。其他地方，ST-Link 的配置方法和 JLINK 是一模一樣的。使用方法也幾乎沒有任何區別。大家參考配套開發板視頻和手冊即可。
1.3 ST-Link固件升級
ST-Link 升級固件非常方便。如果 ST-Link 能正常使用，請大家不要輕易來升級。 這里大家打開我們 ST-Link 資料包，里面有一個壓縮包：ST-Link 固件升級軟件.zip，大家解壓 之后可以看到： 圖 1.3.1 ST-Link 固件升級軟件包
對于 Windows 電腦，我們直接進入 Windows 文件夾下面，點擊 ST-LinkUpgrade.exe 即可：
打開后的界面如下： 圖 1.3.2 打開 ST-LinkUpgrade.exe

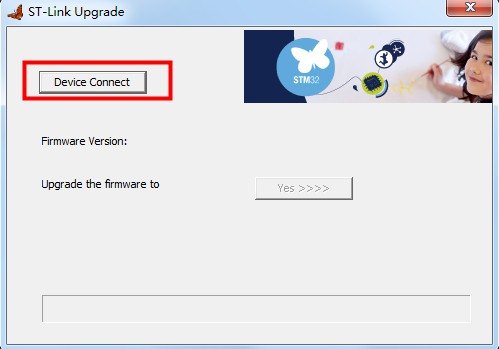

圖 1.3.3 ST-Link Upgrade 操作界面 這個時候，我們要把 ST-Link 通過 usb 連接到電腦。連接后再點擊界面的 Device Connect 按鈕， 如果連接成功，會出現下面界面的提示信息：

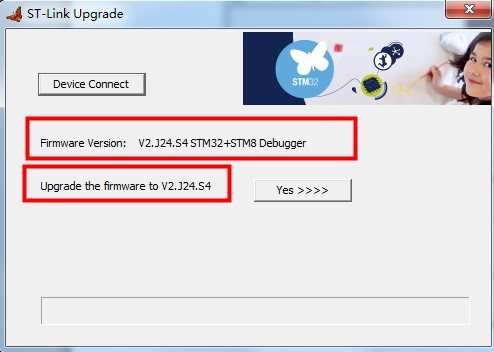

圖 1.3.4 點擊“Device Connect”按鈕后的界面
 點擊“Device Connect”按鈕后，也可能提示沒有找到 ST-Link 或者下面界面的信息：

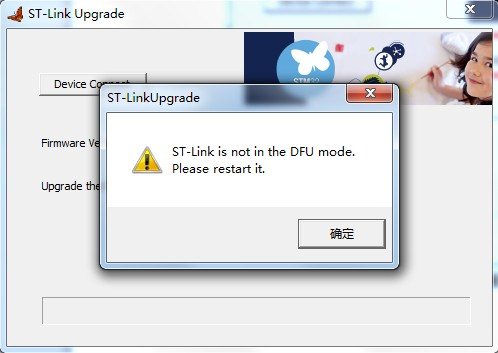

圖 1.3.5 錯誤提示 界面提示：“Please restart it”，也就是重啟，這個時候，請拔掉 ST-Link 的 USB 線，然后重新插 到電腦再重復上面的步驟即可。 正確連接到 ST-Link 之后，只需要點擊“YES”按鈕，即可完成 ST-Link 最新固件升級。

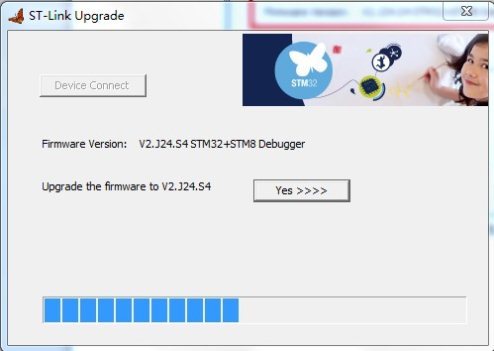

圖 1.3.6 正在升級
請大家注意，升級過程中，千萬不能斷開 USB 線或者電腦的網絡。 ST-Link 升級完成之后，就可以跟升級前一樣正常使用。
