zigbee 教程程序學習方法

1．實驗目的

1.BasicRF 無線點燈

1) CC2530 BasicRF 工程文件介紹

2) 掌握實驗下載、測試的方法

3) 源碼分析

由于此實驗不帶 zigbee 協議棧所以大家可以大概了解一下，做實驗感受一下無線點對點通訊的過程，將重點放在下一章（第 5 章zigbee 協議棧應用與組網）。

2．實驗設備

 硬件：PC 機一臺 EB2530（底板、核心板、USB線）兩套仿真器一個

 軟件：2000/XP/win7 系統，IAR 8.10 集成開發環境注意：從第4章開始都要接上天線哦，實驗都是以無線收發為主的。

3．實驗現象

一個 EB2530（終端 A）定義為發射模塊，另一個 EB2530（終端 B）定義為接收模塊。按 EB2530（終端 A）上的按鍵，無線控制另一個EB2530（終端 B）上的 LED1 燈亮滅。

4．CC2530 BasicRF 工程文件介紹

Basic RF 由 TI 公司提供，它包含了 IEEE 802.15.4 標準的數據包的收發。這個協議只是用來演示無線設備是如何進行數據傳輸?shù)�，不包含完整功能的協議。但是它采用了與

802.15.4 MAC 兼容的數據包結構及 ACK 包結構，其功能限制如下：

1. 不提供“多跳”、“設備掃描”及 Beacon。

2. 不提供不同種的網絡設備，如協調器、路由器等。所有節點同級，只實現點對點傳輸。

3. 傳輸時會等待信道空閑，但不按 802.15.4 CSMA-CA 要求進行兩次 CCA 檢測。

4. 不重傳數據。

簡言之，Basic RF 功能較為簡單,但可用來進行無線設備數據傳輸?shù)娜腴T學習。

docs 文件夾：文件夾里只有一個名為 CC2530_Software_Examples 的 PDF 文檔，文檔的主要內容是介紹 BasicRF 的特點、結構及使用

Ide 文件夾：打開文件夾后會有三個文件夾，及一個 cc2530_sw_examples.eww 工程，其中這個工程是無線點燈、傳輸質量檢測、譜分析應用三個實驗例程工程的集合。

Ide\Settings 文件夾：是在每個基礎實驗的文件夾里面都會有的，它主要保存有讀者自己的IAR 環境里面的設置。

Ide\srf05_CC2530 文件夾：里面放有三個工程， light_switch.eww、per_test.eww、spectrum_analyzer.eww 如果讀者不習慣幾個工程集合在一起看，也可以在這里直接打開你想要用的實驗工程。

source 文件夾：打開文件夾里面有 apps 文件夾和 components 文件夾

Source\apps 文件夾：存放 BasicRF 三個實驗的應用實現的源代碼

Source\components 文件夾：包含著

BasicRF 的應用程序使用不同組件的源代碼

5．源碼分析

在 light_switch.eww 工程中我們對 light_switch.c 進行詳解注釋，大家一邊做實驗一邊分析代碼，這種方式最有效，不用在文檔和工程切來切去的查看。

6. 實驗步驟

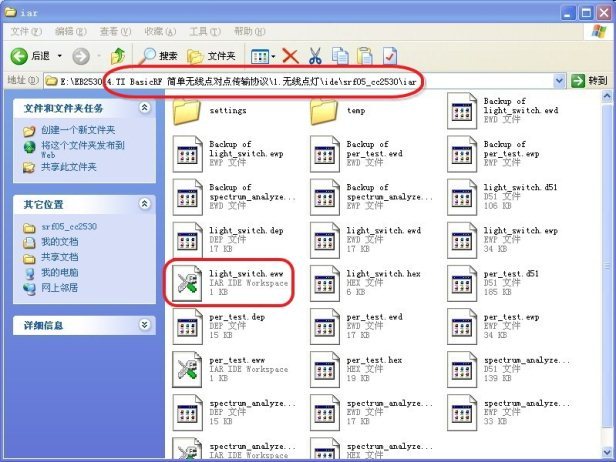

 打開工程 ..\4.TI BasicRF 簡單無線點對點傳輸協 議 \1. 無線點燈

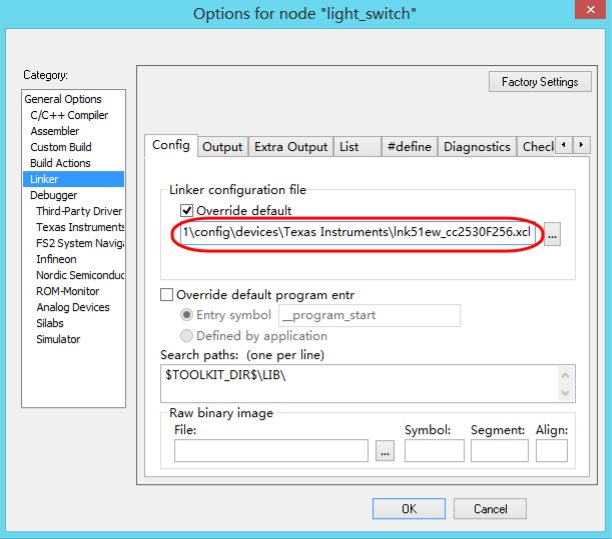

\ide\srf05_cc2530\iar \，雙擊工程文件 light_switch.eww 進入 IAR 界面。

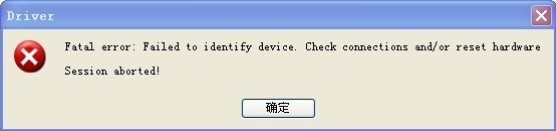

1. 下載程序到發射模塊

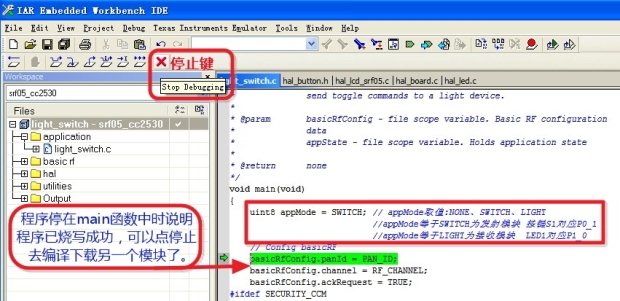

工程窗口中，點擊打開左邊 application 文件夾，雙擊 light_switch.C，打開應用程序，在右邊的應用程序窗口，找到主函數 voidmain(void)，程序從這里開始運行�？芍苯� 用”Ctrl+F”搜索 appSwitch,多用鍵盤顯的即高效又專業哦�？� main 函數第一行代碼：

uint8 appMode = SWITCH; // appMode 取值:NONE、SWITCH、LIGHT

//appMode 等于 SWITCH 為發射模塊按鍵 S1 對應 P0_1

//appMode 等于 LIGHT 為接收模塊 LED1 對應 P1_0

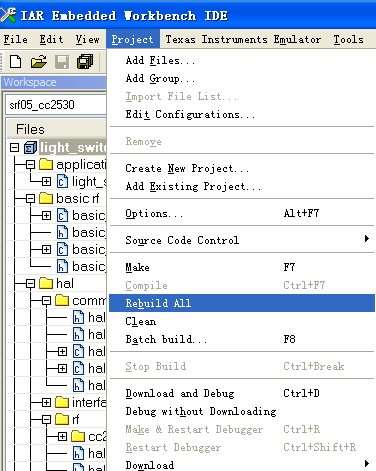

確認 appMode = SWITCH 后，選擇 Project->Rebuild All 編譯,如下圖：
