整流之后，變壓之前咋分析？這三極管和二極管啥作用？

ID:354282 · 發表于 2018-9-12 16:59

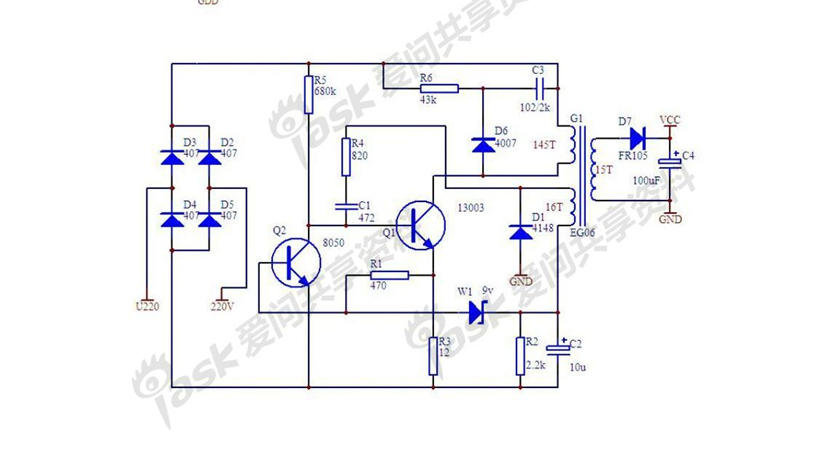

三極管啥作用呢？還有那那幾個二極管穩壓管？盡可能詳細分析下

ID:390344 · 發表于 2018-9-13 09:21

這是一個交變轉換的電路吧，并行的幾個二極管是穩壓的作用，就是吧外界來的交變220電壓穩定到用電器可用的220v穩壓，兩個3級管相當于放大電路，應該屬于共模差分放大的原理，具體可以查閱（模電），放大后的電壓信號再通過交變電路最后的那個整和部分轉化成直流電后面的負載使用

ID:394023 · 發表于 2018-9-13 11:12

D2\D3\D4\D5是標準的橋式整流電路，將220V交流轉變成略高于220V的直流電，Q1是震蕩調整管，Q2是比較放大管，W1是基準穩壓管。D1\D6屬于鉗位二極管，D7是半波整流管。

ID:354282 · 發表于 2018-9-13 11:35

313799866 發表于 2018-9-13 11:12
D2\D3\D4\D5是標準的橋式整流電路，將220V交流轉變成略高于220V的直流電，Q1是震蕩調整管，Q2是比較放大管 ...

請問，為什么要放一個Q1 震蕩調整管?_?還有Q2放大的目的是？

ID:261288 · 發表于 2018-9-13 12:49

這是一個自激式開關電源，Q1是振蕩和開關管；Q2是脈沖調整管；D1和D6是續流管。

ID:354282 · 發表于 2018-9-13 14:27

冰純發表于 2018-9-13 12:49
這是一個自激式開關電源，Q1是振蕩和開關管；Q2是脈沖調整管；D1和D6是續流管。

謝謝，請問Q1怎樣發揮振蕩作用的呢？

ID:261288 · 發表于 2018-9-13 22:02

jefelee 發表于 2018-9-13 14:27
謝謝，請問Q1怎樣發揮振蕩作用的呢？

關于Q1的作用，就要分析電路的工作流程，我才疏學淺只能粗列幾點，大概流程：交流220V經橋堆整流成脈動直流電，該電壓一路經R5電阻加到Q1的基極，另一路經開關變壓器初級到Q1的集電極，此電壓波形是正弦正半波，Q1緩慢導通，開關變壓器G1中磁通增大，于是G1的正反饋線圈產生激勵電壓經R4和C1加到Q1的基極，Q1進入放大狀態，G1中磁通快速增大，次級線圈產生電壓，同時正反饋電壓增大使Q1快速進入飽和狀態，當?shù)竭_(dá)飽和時，G1的磁通開始下降，反饋電壓反相向C2沖電，高于W1的9V電壓時W1導通使Q2導通，于是Q1快速關斷，完成一個振蕩周期。有不妥之處，請大師們指正。

ID:398337 · 發表于 2018-9-15 15:23

這個是RCC電路，靠的是設計R3上的取樣電壓控制關斷，變壓器的咋比和輸入電壓來穩定輸出

ID:255604 · 發表于 2018-9-15 17:19

有點高端，看不懂

ID:354282 · 發表于 2018-9-17 17:42

冰純發表于 2018-9-13 22:02
關于Q1的作用，就要分析電路的工作流程，我才疏學淺只能粗列幾點，大概流程：交流220V經橋堆整流成脈動直 ...

謝謝大師，講的非常好，通俗易懂，十分感謝。補充一問，為什么C2是有極性，C1無極性呢！

ID:261288 · 發表于 2018-9-17 21:56

jefelee 發表于 2018-9-17 17:42
謝謝大師，講的非常好，通俗易懂，十分感謝。補充一問，為什么C2是有極性，C1無極性呢！

因電容C1和C2在電路中的作用不同，C1是隔離直流并且要求響應快，用小容量無極性電容可滿足需要；C2主要是濾波，防尖脈沖干擾，用容量大一些的電解電容。

ID:354282 · 發表于 2018-9-19 10:26

冰純發表于 2018-9-17 21:56
因電容C1和C2在電路中的作用不同，C1是隔離直流并且要求響應快，用小容量無極性電容可滿足需要；C2主要是 ...

好的，謝謝。你對電源開關電路的理解好透徹。

ID:879809 · 發表于 2022-3-7 19:09

找一篇RCC電路原理介紹的文章通讀一遍吧。
