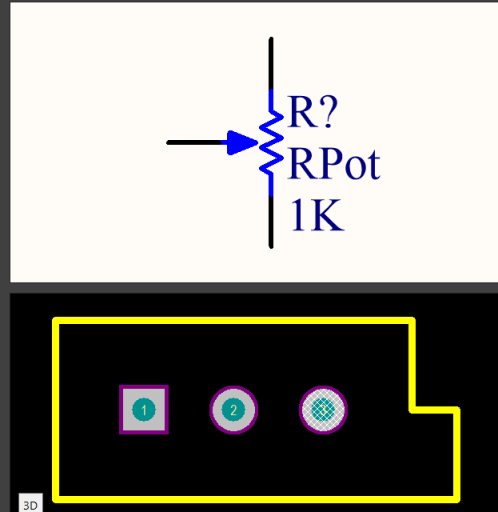

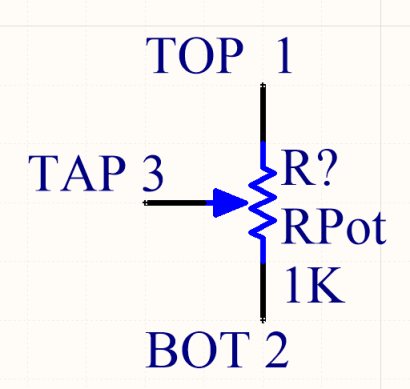

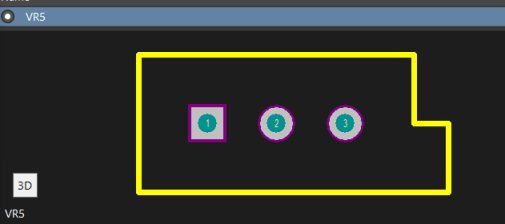

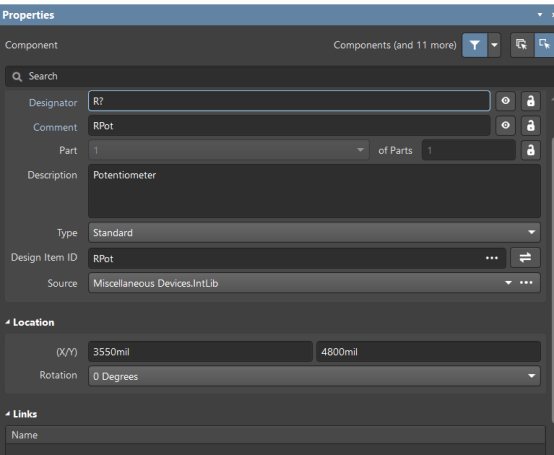

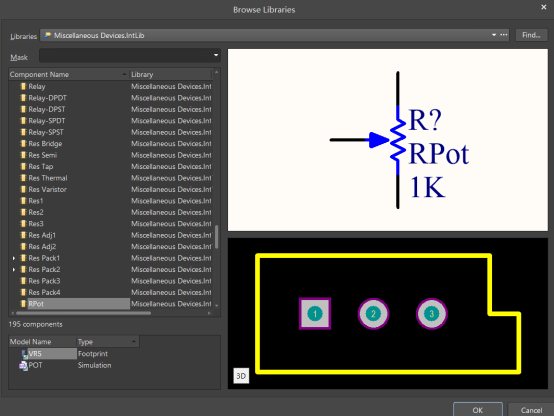

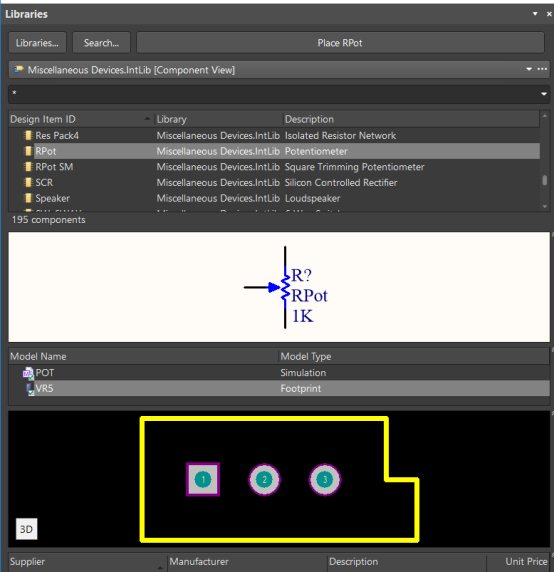

在設計原理圖SCH之后，下一步是根據原理圖SCH設計PCB板圖。對應同一個零件的同一個引腳，原理圖中該引腳序號、名稱，必須和PCB板圖零件封裝該引腳號和名稱相同。如果不一致，PCB板圖中銅箔走線就出錯誤。如果使用的零件庫是非集成庫：原理圖使用的是schlib庫，PCB圖使用的是pcblib庫�？梢孕薷膕chlib庫中該零件的引腳好和名稱，與pcblib庫中一致�；蚴切薷膒cblib庫中該零件的引腳號，和schlib庫中該零件的引腳號相同。需要進行此類修改的是電位器和三極管。 電位器在schlib庫中，引腳號和名稱見下圖： 電位器上端TOP是1號腳。電位器下端BOT是2號腳。電位器中心抽頭TAP是3號腳。而在最常用VR5電位器封裝，引腳號碼見下圖： 上圖電位器PCB封裝圖：電位器上端是1號腳，和電位器schlib庫一致。電位器中心抽頭是2號腳，和schlib不一致。電位器下端是3號腳，與schlib也不一致。對于這種非集成庫，打開schlib庫，改變schlib中的電位器引腳號，與上圖PCB電位器封裝圖一致即可。簡單方便。但是對于集成庫就行不通。因?yàn)榧蓭?kù)有一個特點：它是把schlib庫和pcblib庫編譯成一體了，無法對集成庫中的sch符號和pcb封裝圖進行修改。可以采取以下簡單易行的辦法： Altium designer中系統自帶的集成庫是：多種器件庫Miscellaneous devices.intlib，常用的零件這個集成庫中都有。從這個集成庫中放置的零件，同時包含：SCH原理圖符號、PCB封裝模型、信號仿真模型。在設計電路時，盡可能的使用集成庫。在SCH原理圖編輯器狀態下，選擇這個集成庫，找到電位器見下圖： 在上圖中可看到電位器的原理圖符號和電位器封裝圖。點擊上圖右上角Place RPot，放置電位器，放置后見下圖： 上圖中，沒有顯示電位器引腳的名稱和腳號。 左鍵單擊上圖電位器中心抽頭藍色箭頭部分，彈出下圖： 單擊上圖design item ID RPot對話框右側的三個橫點，彈出下圖： 點擊上圖中電位器SCH符號中心抽頭的黑線部分，下面PCB封裝圖相對應的引腳號就會變化，見下圖： 從上圖可見：封裝圖的3腳和SCH圖的中心抽頭是對應腳，很顯然這是錯誤的。因?yàn)閂R5電位器實物封裝圖的3腳應當是電位器下端。下面需要改變SCH電位器符號的引腳號碼。

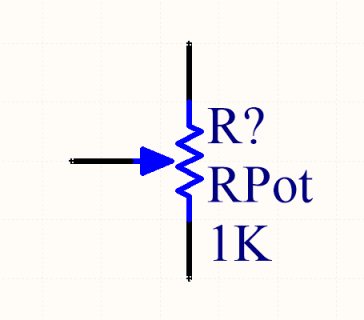

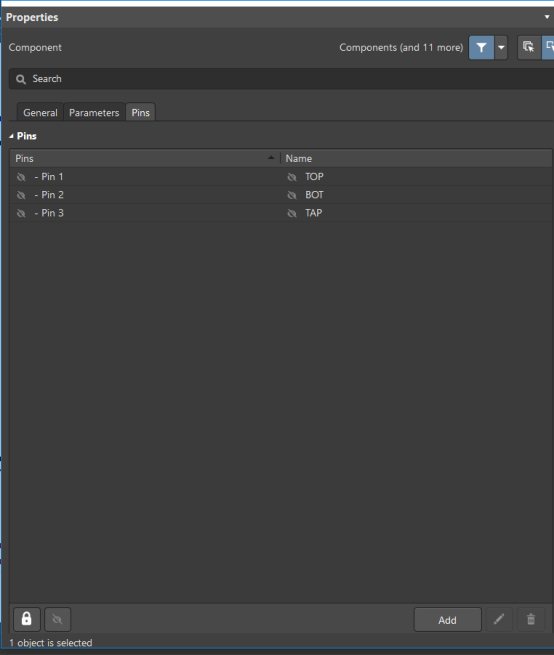

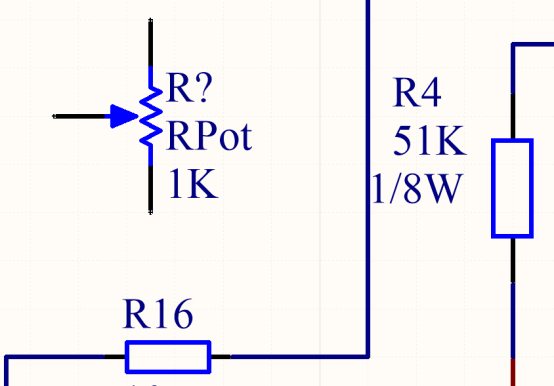

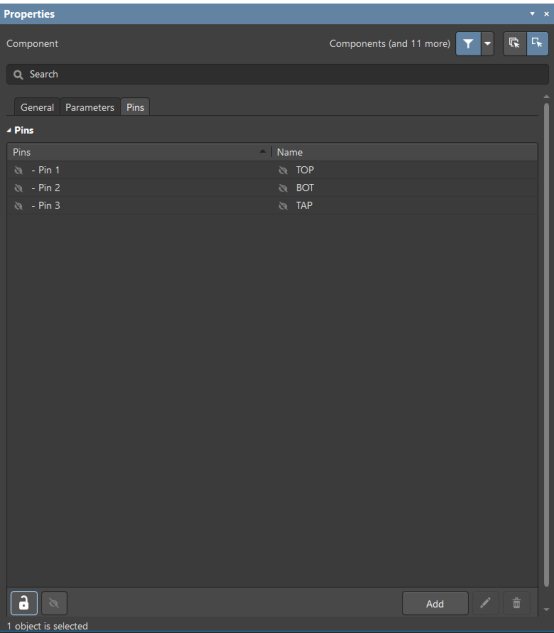

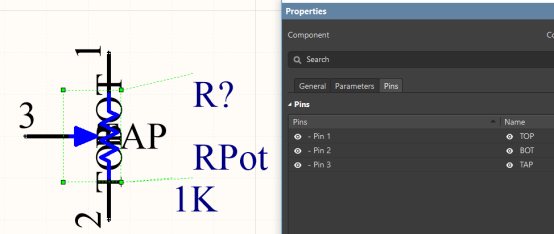

在原理圖SCH編輯器狀態下，把miscellaneous devices.intlib庫中的電位器放置在SCH編輯器窗口中，見下圖： 點擊上圖中電位器中心藍色部分，彈出下圖： 點擊上圖左下角的鎖頭圖標，解鎖后，就可以編輯電位器引腳的腳號了。上圖中注意選擇頂部標簽：Pins：引腳標簽。 上圖中，左下角鎖已經打開。上圖頂部的列表，說明了電位器引腳的分配：電位器上端TOP是1腳，電位器的下端BOT是2腳。電位器的中心抽頭TAP是3腳。這和電位器VR5的封裝不一致。 上圖中，引腳號Pins的下方眼睛圖標是灰色的，引腳名稱Name下方的眼睛圖標也是灰色的。把它們點亮，在SCH原理圖電位器中，就顯示引腳號和引腳名稱了。

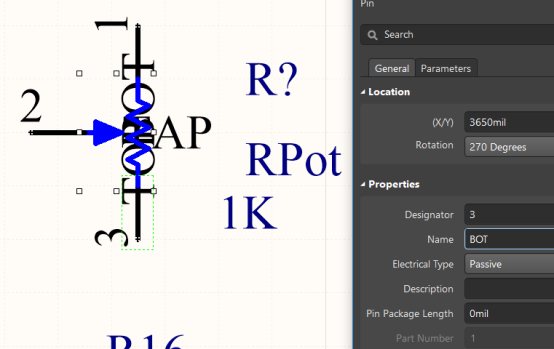

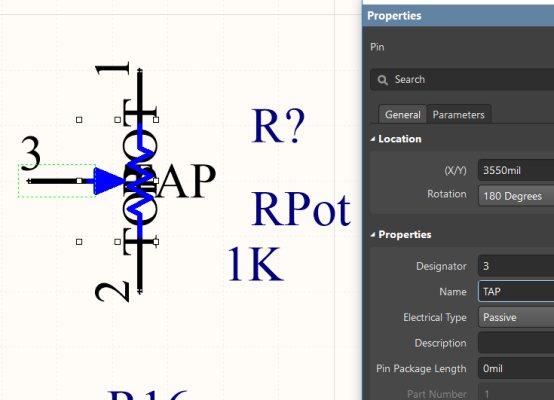

點擊上圖中電位器中心抽頭黑色橫線，彈出下圖： 上圖顯示：中心抽頭引腳號是3，名稱是TAP，在上圖右側的引腳屬性對話框中，把標號designator由3改為2，按鍵盤enter鍵確認。 上圖中心抽頭已經改好。同方法該電位器下端為3： 到此為止：電位器SCH符號腳號和PCB腳號完全一致了。
本文介紹的方法，不是修改集成庫中的零件，而是把集成庫零件放置在SCH畫圖頁面后，修改SCH畫圖頁面中的零件引腳號。
