AD18設計電路時怎樣更改零件封裝

[復制鏈接]
跳轉到指定樓層
樓主
ID:159395 發表于 2018-9-16 21:08 | 只看該作者 回帖獎勵 |倒序瀏覽 |閱讀模式
以更改電阻的封裝為例:
見下圖:想要更改R9的封裝。由axial-0.3改為axial-0.4.

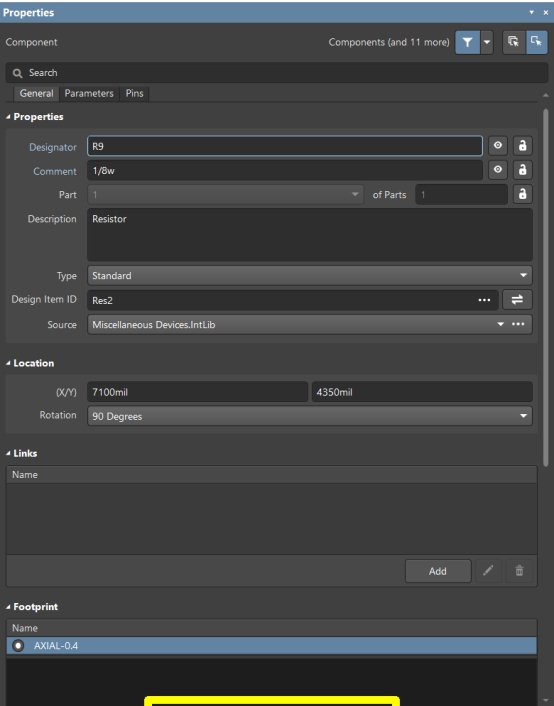

在原理圖編輯區,雙擊R9,彈出R9零件屬性對話框,下圖。

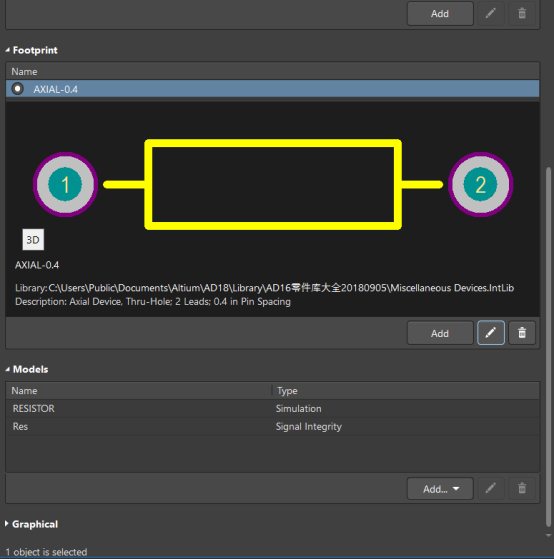

上圖右上角有三個標簽,選擇general標簽,顯示電阻的標號是R9,向下拉動上圖右側邊緣的滾動條,露出上圖底部的封裝圖。下圖:

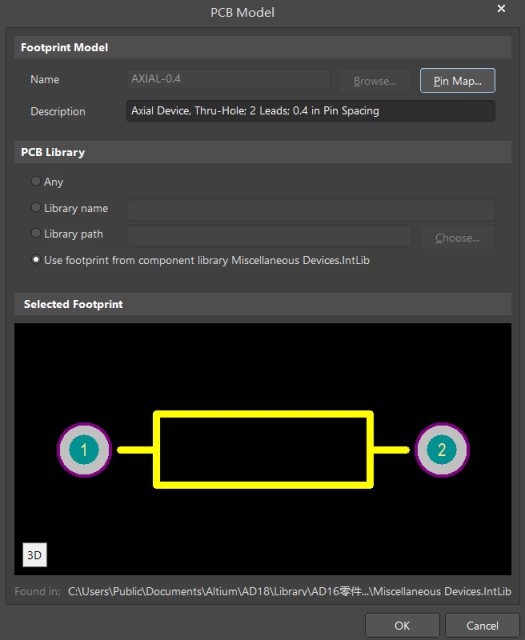

點擊上圖中部Add右側的筆狀圖標,彈出下圖:

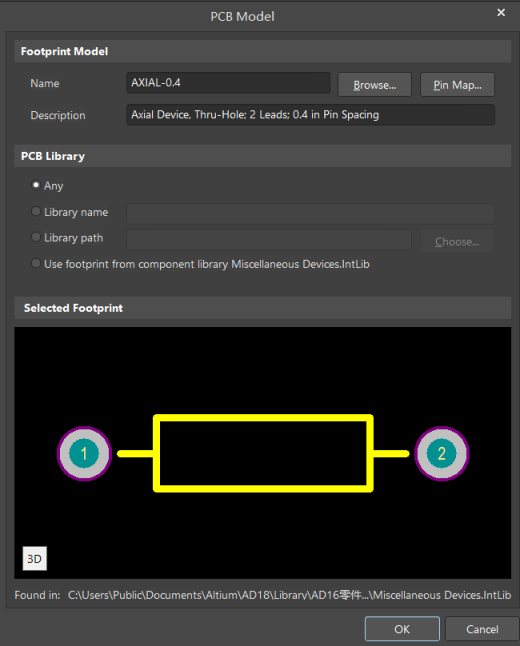

上圖顯示零件的封裝模型,頂部封裝名稱Name:AXIAL-0.4,現在想要修改成AXIAL-0.3,因為當前Name  AXIAL-0.4是灰色的,無法修改。把上圖PCB library下面的多選項改為Any, AXIAL-0.4就變?yōu)榘咨,可以修改了。下圖:
把上圖頂部的0.4,改為0.3,按底部的OK。下圖:

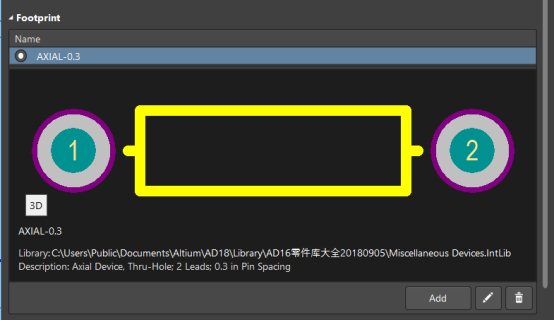

上圖左下角3D的下面變成了AXIAL-0.3,修改完畢。


完整的Word格式文檔51黑下載地址(內含清晰圖):
AD18設計電路板時修改零件封裝方法.docx (140.09 KB, 下載次數: 24)
