本課題采用嵌入式與無線通訊技術，提出處理脈信號的新方案,即采集及處理與無線發送部分（前端系統）+無線接收與PC機顯示部分（后端系統）。 前端系統主要負責脈搏信號的采集和初步處理并發送，能夠單獨工作；通過無線接收和串口接口連接到PC機上顯示，后端系統主要負責跟蹤顯示由前端系統傳遞來的信號。正是有了無線接收模塊的作用，使得系統具備了遠程監測的能力。
本文論述了課題研究的現狀和意義以及設計方案；介紹了主要的芯片的原理和他們的使用方法；闡述了硬件設計與軟件設計方案；說明了相應軟件的流程和方法，并解說了相應硬件與軟件的調試。最后對所做的工作進行了分析和總結，指出了系統涵待改進和提高的地方，展望了系統今后的發展方向。
目 錄
引言 1
1 課題現狀及研究意義 2
1.1 課題現狀 2
1.2 研究意義 3
2 方案論證 4
2.1 方案選擇 4
2.2 系統框圖 5
3 主要芯片介紹 7
3.1 光電傳感器 7
3.2 Atmega8515 7
3.3 無線收發模塊 11
3.4 MAX232芯片 13
4 硬件設計 16
4.1 采集部分 16
4.2 濾波部分 16
4.3 放大部分 18
4.4 555施密特整形電路 19
4.5 下位機處理部分 20
4.5.1單片機復位電路 20
4.5.2數碼管顯示部分電路 20
4.5.3無線發送模塊部分 21
4.5.4單片機的晶振和中央處理部分 22
4.6 上位機部分 22
4.6.1無線接收模塊部分 22
4.6.2接收數據處理部分 23
4.6.3串口部分 23
5 軟件設計 26
5.1 下位程序設計的流程圖 26
5.2 無線模塊部分 26
5.3 上位機部分流程圖 27
5.4 VB界面 27
6 系統調試與驗證 29
6.1 硬件調試 29
6.1.1 采集部分 29
6.1.2 濾波部分 29
6.1.3 放大部分 30
6.1.4 555整形部分的調試 30
6.1.5 下位機處理部分 30
6.1.6 上位機處理部分 31
6.2 軟件調試 31
6.2.1下位機處理部分 32
6.2.2上位機部分 33
6.3 整體調試 35
6.4 抗干擾措施 36
6.4.1硬件抗干擾措施 36
6.4.2軟件抗干擾措施 36
7 結果分析與展望 38
謝辭 39
參考文獻 40
附錄 41
附錄一 41
附錄二 42
全部資料51hei下載地址：

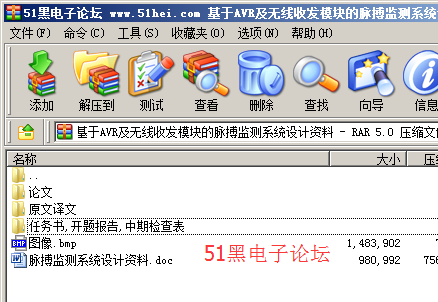

基于AVR及無線收發模塊的脈搏監測系統設計資料.rar
