AD18畫原理圖怎樣改變零件引腳的長度
利用AD18畫原理圖時，從schlib庫中放置零件到sch原理圖編輯區，有的庫零件引腳太長，給畫原理圖帶來不便，需要縮短引腳長度，方法有兩個：1是修改零件庫中該零件的引腳長度，把庫里的零件修改后，對以后畫圖放置該零件時可能造成意外不便。2是把該零件放置到SCH原理圖編輯區后，在SCH原理圖繪圖區修改零件的引腳長度。這樣做的好處是零件庫里的零件引腳長度沒有修改，對以后畫圖沒有影響。步驟如下：

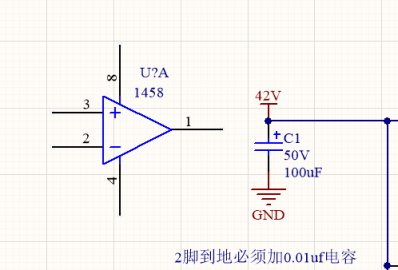

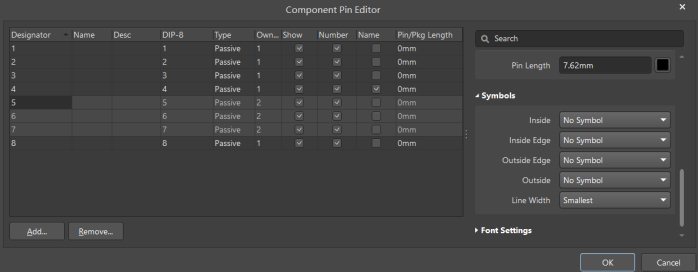

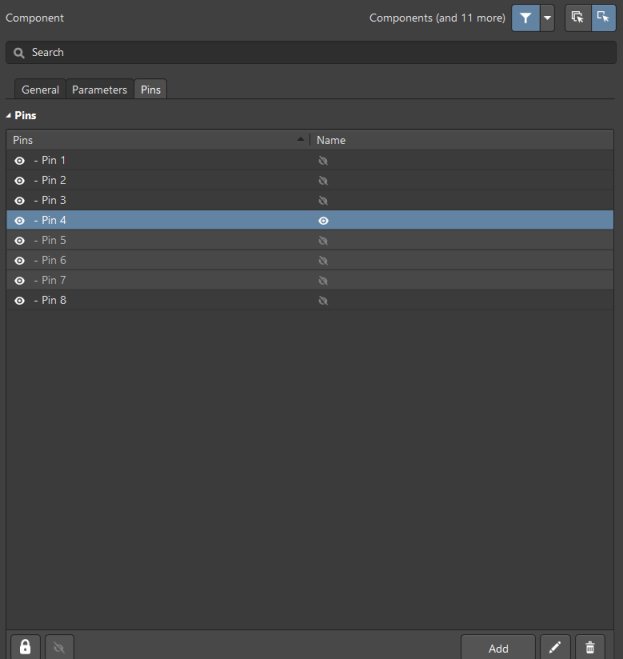

上圖中，把運放LM1458中的部件1放置到了原理圖繪圖區，左鍵雙擊該零件中心區，彈出該零件的屬性對話框：見下圖。 上圖是零件屬性對話框，上圖的左上角有三個標簽，選中pins引腳標簽。左下角的鎖形圖標，鎖定時：運放的引腳（黑色線段）和運放的符號（藍色幾何圖形）鎖定成一體。開鎖時：在SCH原理圖繪圖狀態下，可以獨立移動運放的電氣引腳（黑色線段），而運放符號的藍色幾何圖形原地不動。在編輯零件的引腳時，解鎖，在引腳編輯完成后，上鎖。點擊鎖的右側眼睛圖標，顯示零件的全部引腳，公共的隱藏引腳VCC GND也會顯示出來。上圖右下角的add: 給零件添加引腳。筆型按鈕的右側：點擊可以刪除選中的引腳。上圖右下角的筆型按鈕：當前是灰色的，點擊中上部name引腳名下方任一個灰色眼睛圖標，都會點亮筆型按鈕。見下圖：  、點擊筆型按鈕，彈出引腳編輯器，見下圖： 上圖中，可以編輯 修改零件、芯片的引腳標號designator 引腳名稱。下拉上圖最右側的滾動條，把引腳長度編輯框露出來： 上圖中右上角pin length引腳長度，可以修改，改寫后點擊右下角的OK。下圖中，把接地腳由7mm改成3mm. 效果見下圖： |
