AD18怎樣檢查原理圖的錯誤和不妥之處
原理圖畫完后，在設計PCB板之前，一定要檢查原理圖是否存在錯誤或不妥之處。以防把錯誤帶到PCB板中，使PCB板產生瑕疵或廢品。 點擊AD18原理圖編輯器菜單：項目project----compile PCB project------啟動了原理圖編譯程序。編譯結果發現的錯誤和瑕疵，保存在AD18的消息messages面板中。此時消息面板沒有打開，看不到。

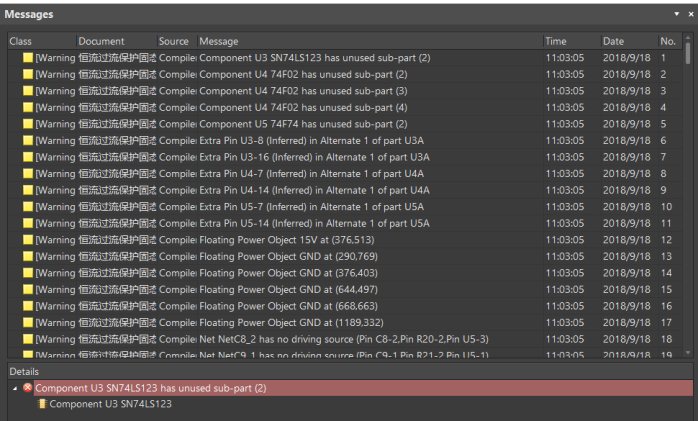

啟動打開消息面板：點擊AD18原理圖編輯器屏幕右下角的panels(面板)-----從彈出的菜單中選中消息messages-------彈出消息面板，見下圖：
上圖中，分上下兩部分，上部分顯示原理圖存在的警告：沒有錯誤嚴重，但存在瑕疵。下部分顯示：選中項存在問題詳細說明：零件U3的第二部件沒有使用。U3的型號是SN74LS123，這是一個芯片內部包含兩個單穩態振蕩器：A和B。本電路圖中只使用了A部分，B部分沒有使用。
雙擊上部分中的警告、錯誤任一項，系統就會自動放大原理圖，并且把存在問題的電路部位、零件引腳放大到屏幕中心，放得很大。同時，系統還對原理圖進行調光處理，加黑突出顯示問題部位，正常部位被淡化遮蔽變得淺白色看不清，這樣可以突出重點顯示。放大的倍率可以事先設定，放大的倍率如果太大，不便于看清故障點。需要根據個人習慣設定在合適值。同樣，調光等級也不要太高，合適最好。調節設置的方法： 點擊AD18原理圖編輯器右上角的齒輪圖標：preferences選項------彈出preferrences對話框

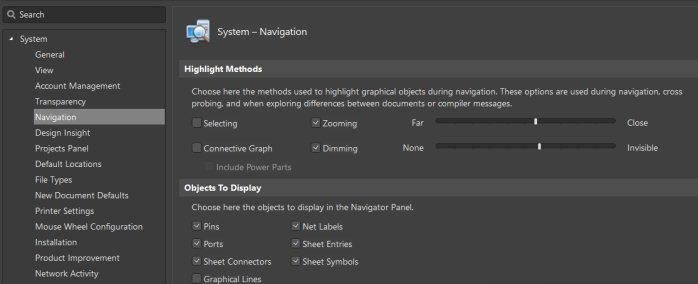

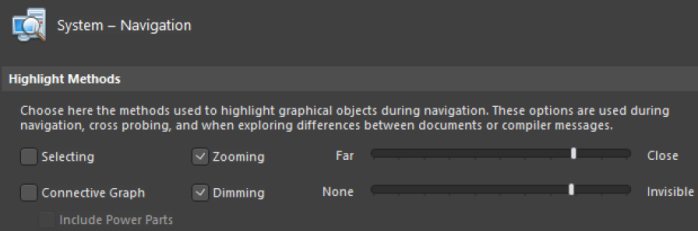

點擊上圖中system------navigaton------彈出上圖變焦調節桿zooming，設置在中間這樣比較好用。 dimming調光調節桿：設置在中間值比較好用。點擊OK保存設定值。

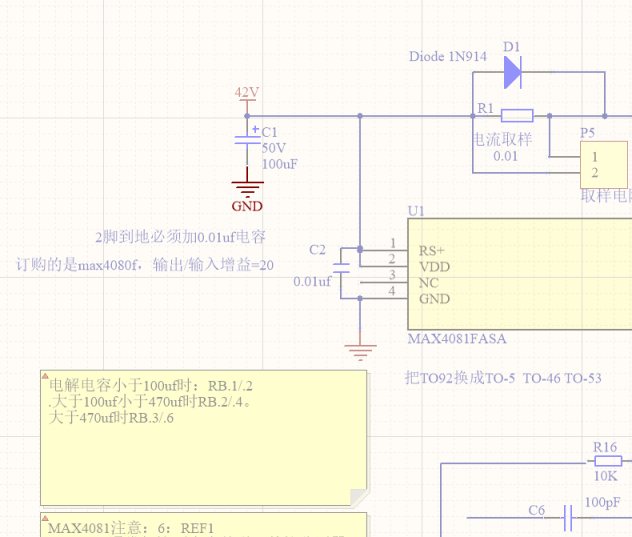

按上述方法設定好，雙擊一個錯誤/警告項，系統自動縮放和調光后，顯示頁面見下圖： 從上圖可見：有問題的部件是接地符號GND，接地符號GND被高亮顯示。其余被淡化遮蔽。接地符號沒有和電容下端連接。重新接好就可以了。
