8086微機原理與接口技術Proteus仿真實驗與匯編源碼

[復制鏈接]
ID:313328 發表于 2018-9-21 19:42 | 顯示全部樓層 |閱讀模式
學習微機原理與接口技術課后實驗，原理圖仿真圖，簡單易學。

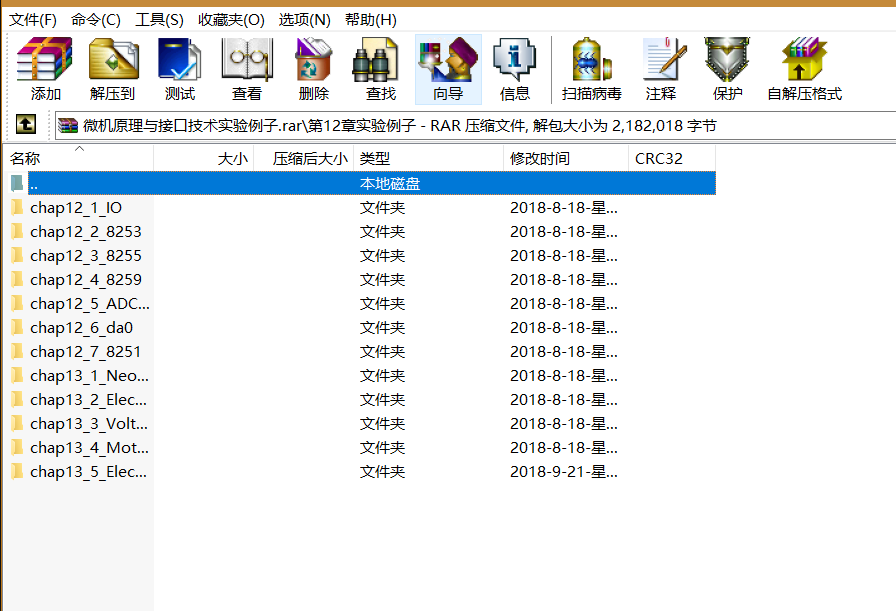

捕獲.PNG 捕1獲.PNG

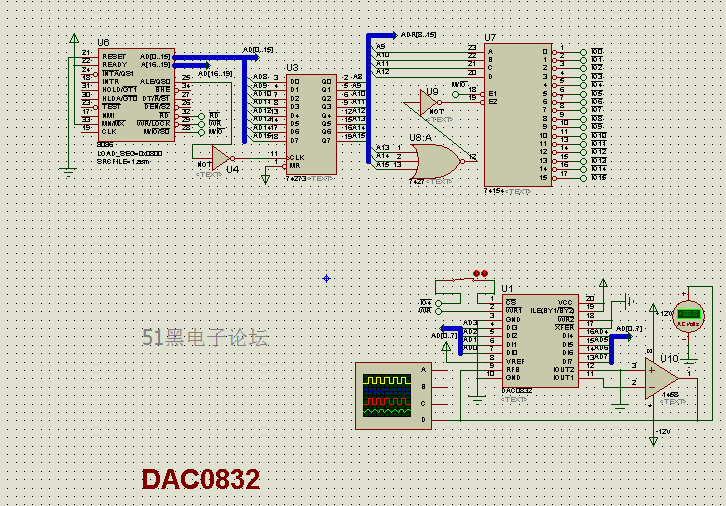

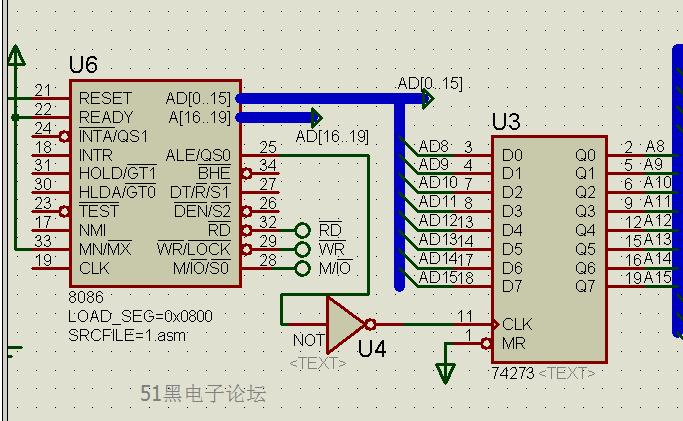

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
0.png 0.png

非常古老的8086芯片源程序如下:
  1. io4=800h
  2. code segment
  3.         assume cs:code
  4. start:        mov cx,256
  5.         mov al,0
  6.         mov dx,io4

  8. loop1:        out dx,al        ;三角波形上升段
  9.         call delay
  10.         inc al
  11.         loop loop1

  13.         mov cx,256
  14.         mov al,255
  15.         mov dx,io4

  17. loop2:        out dx,al        ;三角波形下降段
  18.         call delay
  19.         dec al
  20.         loop loop2
  21.         jmp start

  23. delay proc
  24.       push cx
  25.       mov cx,125
  26.       loop $
  27.       pop cx
  28.       ret
  29. delay endp

  31. code ends
  32.         end start
復制代碼

所有資料51hei提供下載:
微機原理與接口技術實驗例子.rar (361.45 KB, 下載次數: 125)


評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:660452 發表于 2019-12-10 11:52 | 顯示全部樓層
樓主，有電子秒表的程序嗎？求程序
回復

使用道具 舉報

ID:298008 發表于 2019-12-15 20:58 | 顯示全部樓層
謝謝樓主分享�。�！
