AltiumDesigner的PCB庫轉換為PADS的PCB庫

[復制鏈接]
ID:110866 發表于 2018-9-28 15:51 | 顯示全部樓層 |閱讀模式
視頻演示
操作步驟

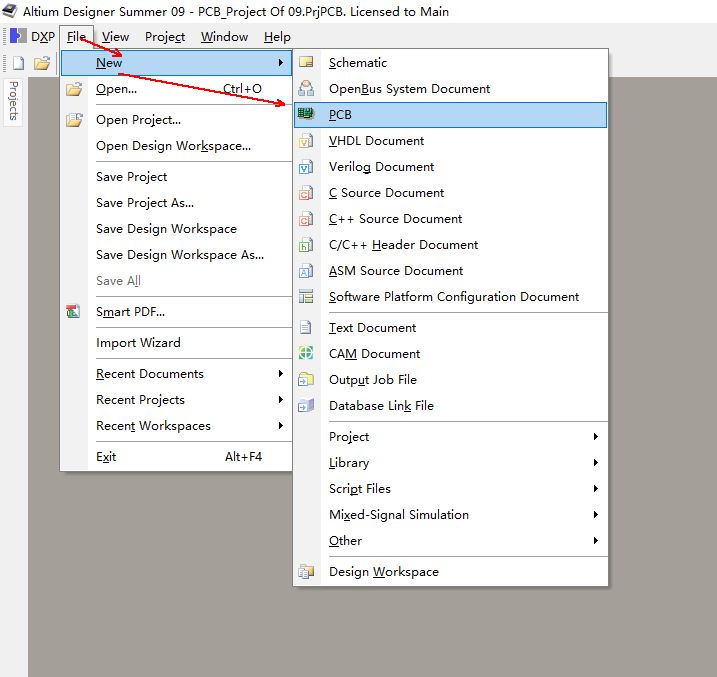

  • 打開AltiumDesigner，這里以09版本為例，新建PCB文件。

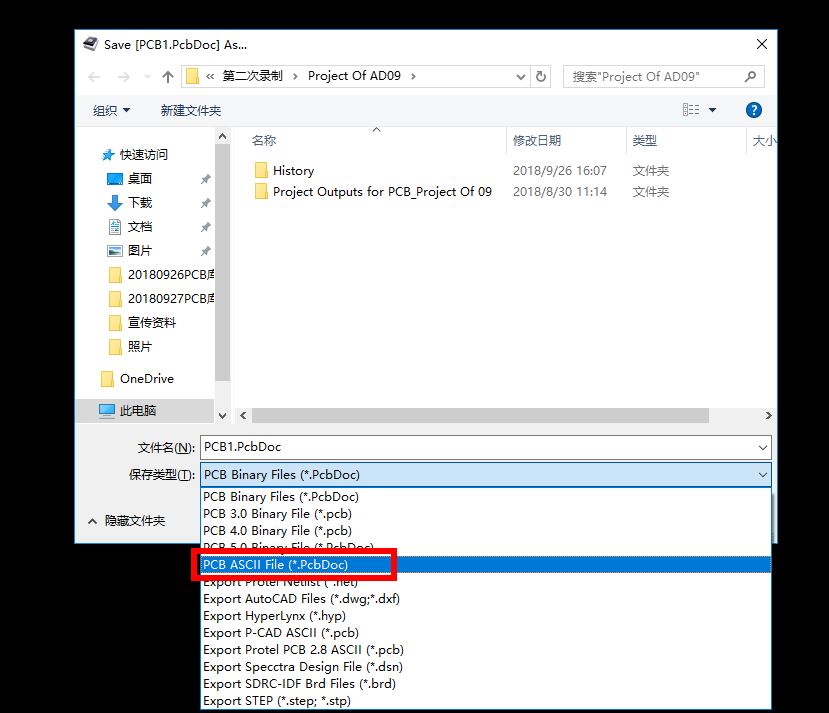

  • 保存PCB文件，文件類型選擇PCB ASCLL File(*PcbDoc)。


  • 點擊右側Libraries，選擇標簽Libraries，Install安裝需要轉換PCB庫文件。

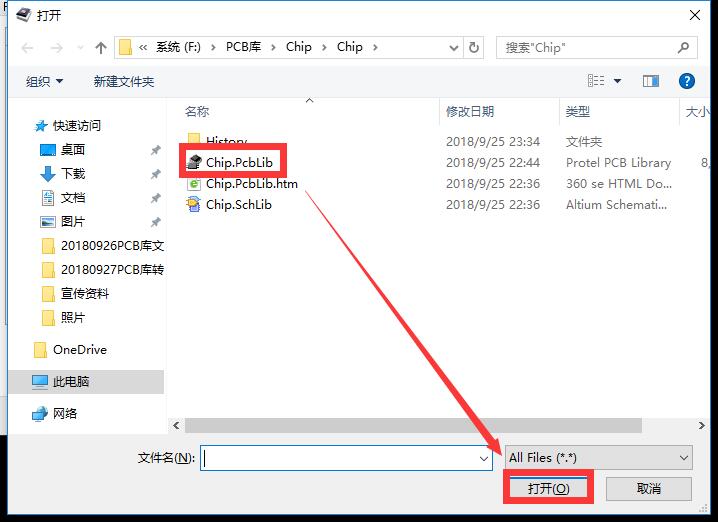

  • 選擇需要轉換PCB庫文件，打開Chip.PcbLib。

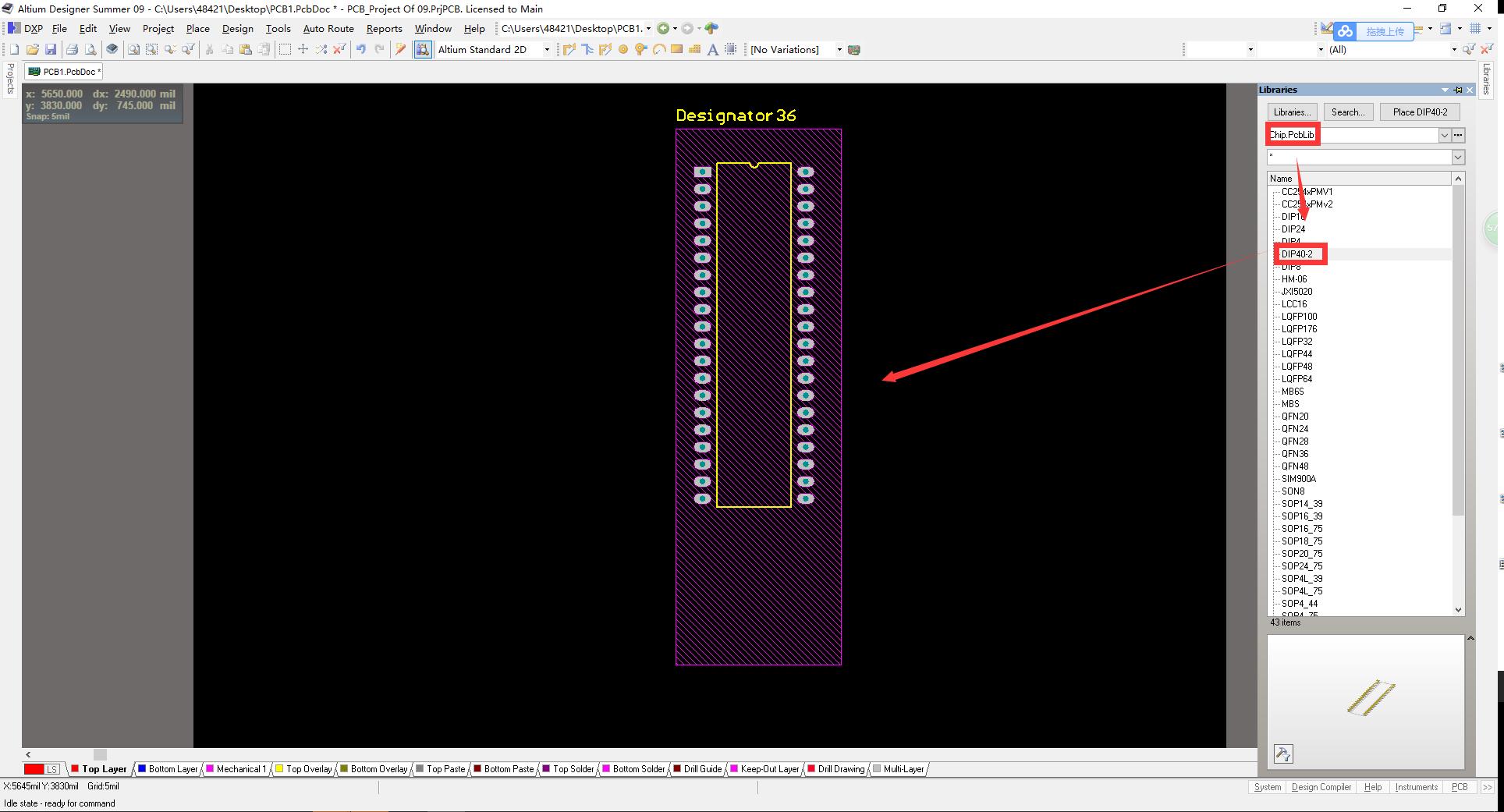

  • 選擇Chip.PcbLib，在PCB文件中添加需要轉換的封裝，例如添加51單片機封裝。


  • 打開PADS Layout，電機文件，導入。
  • 7.jpg


  • 選擇文件類型為Protel DXP/Altium Designer 設計文件(*pcbdoc)，選擇AD中新建的PCB文件，打開。


  • 打開后全選所有器件，點擊右鍵，選擇保存到庫中。

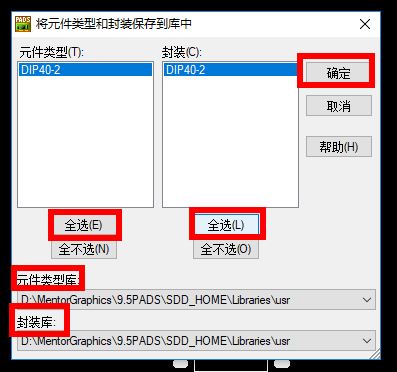

  • 全選原件類型，全選封裝，選擇需要保存到的原件類型庫、封裝庫，點擊確定，到此封裝就轉換完成了，以后不用愁了。



往期回顧
AltiumDesigner 09/18導入CAD
PCB封裝添加3D模型AltiumDesigner09/18
AltiumDesigner18視頻教程——單片機電路原理講解
PCB導入添加Logo圖標
原理圖庫修改操作流程
PCB封裝庫匯總分享 | 收集整理
PADS的PCB封裝庫匯總分享
AD09/18視頻教程下載——輸入J1
AD09優酷端視頻教程下載——輸入J2
原文來源于微信公眾號電子芯


回復

使用道具 舉報

ID:233200 發表于 2019-11-5 09:12 | 顯示全部樓層
必須好評，教程很細
