關于二極管降壓電路原理圖的分析

ID:249001 · 發表于 2018-9-28 19:56

不明白圖中二極管降壓原理，請教一下，圖中的二極管應該是穩壓管，那這種穩壓管應該選什么規格，電阻（R1,R2）要怎么選擇，可以為78L05提供多少電流呢？這電流是怎么計算出來的。

ID:394817 · 發表于 2018-9-28 21:59

首先，78L05輸入電壓好像小于30V是可以的。

ID:394817 · 發表于 2018-9-28 22:03

首先，78L05看資料電源小于30V都可以
第二，依據二極穩壓管，好像要幾ma才能穩壓，可能是希望大一點電流才能為后面供電，比如是不是可以用于休眠省電用。那么穩壓管在正常10多ma左右的狀態就是圖中分析的狀態差不多，比如20ma電阻壓降就是1V，穩壓管用15V左右，就能滿足圖中條件。

ID:111634 · 發表于 2018-9-28 22:20

根據該電路，穩壓管穩壓：23-7=16V，穩定電流：（24-23）/50=0.02A。

ID:155507 · 發表于 2018-9-28 23:25

你這個電路，電阻（R1,R2）的選擇是0.25W就可以了，電流的計算是一伏電壓/50歐姆 = 20mA 毫安
穩壓二極管，電壓下降 = 23v - 7v =16伏電壓, 所以必須選擇 16V的穩壓二極管規格1W就可以了
這個電路可以為78L05提供20毫安電流

ID:385045 · 發表于 2018-9-28 23:34

穩壓二極管用錯了，不能直接串聯到上面

ID:386381 · 發表于 2018-9-29 07:32

圖中你這個D1二極管畫反了，這樣是不導電的因為它是單向?qū)�，如果翻過來畫的話就對了，其實他并不是降壓的她是，防反接的

ID:386381 · 發表于 2018-9-29 07:36

如果是普通二級管就畫反了，如果是穩壓二級管就沒畫反，24伏電經過電阻限流然擊穿那個穩壓二極管的所穩壓的阻，就是說24減去穩壓值，就達到了降壓目的，

ID:204072 · 發表于 2018-9-29 08:13

不知LZ這個電路是用于什么地方？通常是不這樣設計的。如果僅就這個電路來說，7805的輸出電流差不多是20mA，而且還是基本保持在20mA左右。

ID:204072 · 發表于 2018-9-29 08:15

因此，穩壓二極管的穩壓值選16v，電流應大于20mA，查相應的手冊去選取合適的穩壓二極管。

ID:398677 · 發表于 2018-9-29 08:41

同意6樓，如果D1真是穩壓管，那線路就畫錯了

ID:249001 · 發表于 2018-9-29 09:08

chen_ying992 發表于 2018-9-28 22:03
首先，78L05看資料電源小于30V都可以
第二，依據二極穩壓管，好像要幾ma才能穩壓，可能是希望大一點電流才 ...

這么設計電路的原理是什么？如果電流再大一些，比如100mA是否可行？

ID:249001 · 發表于 2018-9-29 09:12

angmall 發表于 2018-9-28 23:25
你這個電路，電阻（R1,R2）的選擇是0.25W就可以了，電流的計算是一伏電壓/50歐姆 = 20mA 毫安
穩壓二極 ...

如果選好一個穩壓管，按照圖中來搭建電路，理論上面是可以提供多大的電流呢？這方面是怎么計算的呢？

ID:249001 · 發表于 2018-9-29 09:13

supermans 發表于 2018-9-28 23:34
穩壓二極管用錯了，不能直接串聯到上面

沒有用錯，是抄板看到這個電路的，不明白怎么設計這樣的電路

ID:249001 · 發表于 2018-9-29 09:14

文鳳軒發表于 2018-9-29 07:32
圖中你這個D1二極管畫反了，這樣是不導電的因為它是單向?qū)�，如果翻過來畫的話就對了，其實他并不是降壓的 ...

電路沒有錯

ID:249001 · 發表于 2018-9-29 09:20

文鳳軒發表于 2018-9-29 07:36
如果是普通二級管就畫反了，如果是穩壓二級管就沒畫反，24伏電經過電阻限流然擊穿那個穩壓二極管的所穩壓的 ...

如果重新選電阻、穩壓管的規格參數，要求78L05輸入端電壓為7V左右，可以帶到100mA的負載，這是否能達到，理論依據是什么？

ID:249001 · 發表于 2018-9-29 09:21

yctjs 發表于 2018-9-29 08:13
不知LZ這個電路是用于什么地方？通常是不這樣設計的。如果僅就這個電路來說，7805的輸出電流差不多是20mA， ...

78L05為mcu提供電壓。就是因為這不是標準的二極管穩壓電路，所以不明白怎么這么設計的思路是什么

ID:125653 · 發表于 2018-9-29 09:21

建議你D1可以選擇1N4745穩壓二極管，R1和Ｒ2兩個電阻可以建議選擇0.2Ｗ以上；通過電阻兩端壓降計算出電流Ｉ＝Ｖ/Ｒ，可為7805提供20ＭＡ左右電流。請參考。

ID:249001 · 發表于 2018-9-29 09:30

內向男發表于 2018-9-29 08:41
同意6樓，如果D1真是穩壓管，那線路就畫錯了

D:\11\223.png 電路沒有錯，抄板看到的

ID:204072 · 發表于 2018-9-29 10:10

MingYY 發表于 2018-9-29 09:30
電路沒有錯，抄板看到的

元件符號錯了，穩壓二極管的符號是？？抄板后應核實元件

ID:204072 · 發表于 2018-9-29 10:14

這種電路是有這樣設計的，一般應用于比較特殊場合，專門電路用于專門地方。R1、R2采用兩只并聯主要考慮電阻的額定功率和散熱以及裝配、成本等；串聯一只穩壓二極管，降低7805的輸入電壓，也是為了考慮7805的安全性，散熱等。

ID:204072 · 發表于 2018-9-29 10:19

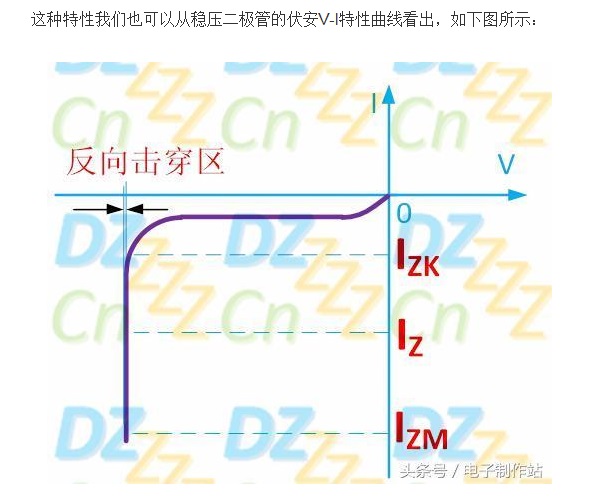

其實，穩壓二極管的穩壓值可以選擇小于16v，但電流必須要大于20mA；目的是保證7805的輸出電壓以及電流需要。

ID:204072 · 發表于 2018-9-29 10:23


ID:394817 · 發表于 2018-9-29 10:57

MingYY 發表于 2018-9-29 09:12
如果選好一個穩壓管，按照圖中來搭建電路，理論上面是可以提供多大的電流呢？這方面是怎么計算的呢？

電流過大了7805應該又不能穩了，感覺就是用來提供比如10-40mA電流的5V穩壓

ID:111634 · 發表于 2018-9-29 11:24

supermans 發表于 2018-9-28 23:34
穩壓二極管用錯了，不能直接串聯到上面

i可以串聯

ID:111634 · 發表于 2018-9-29 11:25

文鳳軒發表于 2018-9-29 07:32
圖中你這個D1二極管畫反了，這樣是不導電的因為它是單向?qū)�，如果翻過來畫的話就對了，其實他并不是降壓的 ...

穩壓管穩壓時必須反接，否則就正向?qū)恕?/td>

ID:261288 · 發表于 2018-9-29 16:46

穩壓管和78L05串聯的作用是阻止7V以下電壓輸入78L05。78L05的最大輸出電流100ｍＡ，輸入電壓范圍７～２０Ｖ。

ID:261288 · 發表于 2018-9-29 17:03

穩壓管和78L05串聯的作用是阻止7V以下電壓輸入78L05，78L05電壓輸入范圍（7~20V）；最大輸出電流100mA.計算得到R1和R2的功率0.25W，穩壓管功率0.7W，選用1W的，78L05沒負載無法計算電流。　
