Altium Designer柵格設置的三種方法分享

ID:159395 · 發表于 2018-10-1 11:23

Altium Designer軟件中關于PCB柵格設置個人總結的的三種方法分享給大家學習

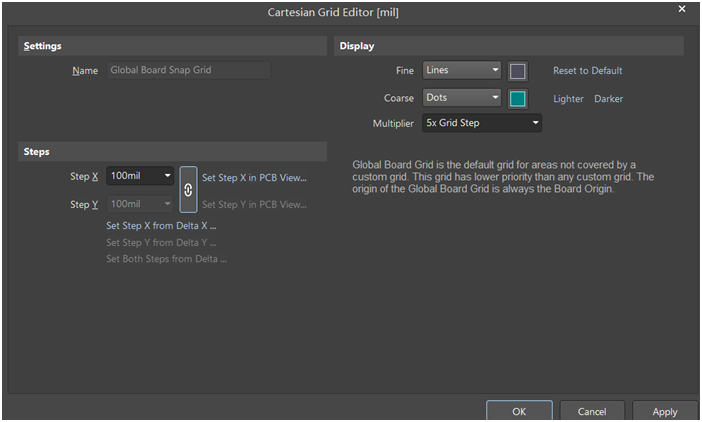

1、打開柵格編輯器：快捷鍵ctrl+G就可以打開柵格編輯器，見下圖：

上圖中，柵格水平方向間距Step X=100mil 柵格垂直方法間距Stem Y：100mil 灰色，其值不可調節。兩者的右側垂直方向一個鎖的圖標，鎖定了水平和垂直柵格的比例：垂直柵格隨水平柵格同步同值聯動調節。
上圖右上角：柵格分為粗柵格coarse和細柵格fine，粗柵格是細柵格的5倍，即每4個連續的細柵格，出現一個粗柵格。粗、細柵格的顏色可分別設置。粗、細柵格可以選擇線狀、點狀。

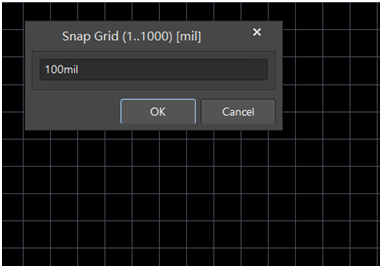

2、設置當前柵格的尺寸：快捷鍵：ctrl+shift+G，顯示下圖：

填入數值即可。布局零件時，建議選擇柵格=100mil，這種情況下布局?jǐn)[放的零件整齊對齊。零件布局?jǐn)[放完成后，布線、調整文字絲印位置時，為了能夠精細的微調布線、字符絲印的位置，把柵格改為10mil或20mil。

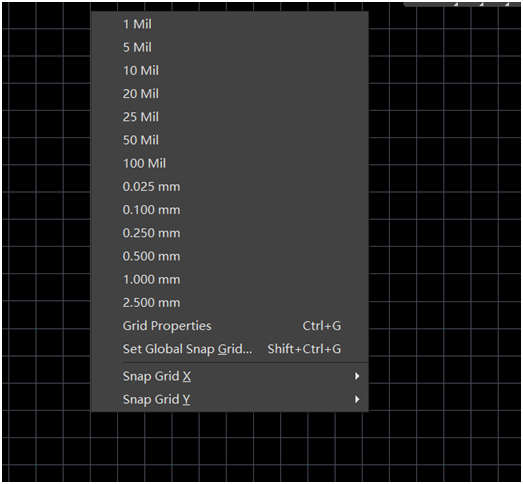

3、先把鼠標放在屏幕的一個合適位置，按快捷鍵G：在鼠標的右上角彈出如下圖：

可以從上圖的彈出菜單中，選擇英制的一個柵格尺寸或公制的一個柵格尺寸

第三種方法最簡潔、方便。。

以上的圖文Word格式文檔51黑下載地址（方便保存,內附清晰圖）:

altium designer柵格設置的三種方法.docx (67.04 KB, 下載次數: 67)

ID:149451 · 發表于 2023-3-2 06:06

AD18咋都不對呢？？？
