51單片機個人學習筆記及經驗（獨立按鍵與矩陣鍵盤）連載5

ID:403543 · 發表于 2018-10-2 17:29

日常更新5

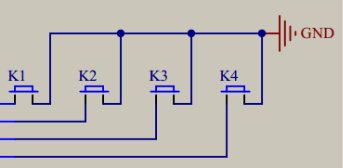

1.4位獨立按鍵

IO口1

IO口2

IO口3

IO口4

四個按鍵共地，由各自陽極決定是否為通路

由于右端接的是地，所以當某一個按鍵按下之后，對應的IO口就會變?yōu)榈碗娖剑ㄔ蛞?jiàn)上圖8-7，雙向IO口要想檢測外部引腳的狀態，自己必須輸出高電平。如果輸出的是低電平，那么反向后為高電平，讓三極管導通，此時兩個電阻相當于并聯，無論按鍵是否按下，IO口都為高電平。若內部輸出低電平，三極管不導通，當按鍵松開時，IO與上拉電阻相連，為高電平，按鍵按下，IO口與地相連，為低電平。）

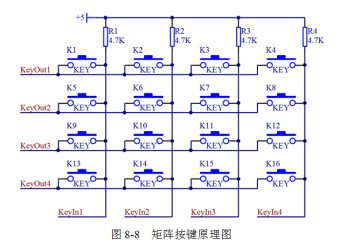

2.矩陣鍵盤

一般由四個IO口控制行，四個IO口控制列，形成對4X4矩陣鍵盤的控制

完整的Word格式文檔51黑下載地址：

05-矩陣鍵盤.docx (111.14 KB, 下載次數: 14)
