單片機最小系統與按鍵消抖

[復制鏈接]
ID:403543 發表于 2018-10-5 20:43 | 顯示全部樓層 |閱讀模式
日常連載8

單片機最小系統：
  • MCU
  • 晶振
  • 復位電路
  • 電源接口

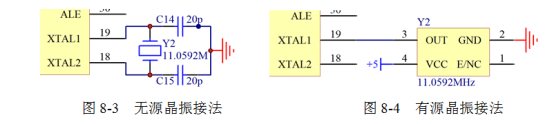

晶振：


有源晶振：信號質量好精度高，價格較高，依賴特定的工作電壓。
無源晶振：需要外部電路，價格低，不依賴于電壓（有電壓就能起振），依賴電容，又稱為晶體。

復位電路：
1、上電復位分析
                            2、復位時間計算  t = 1.2RC（1.2*電阻*電容）
         3、手動復位分析
  • 1.2*4700*0.0000001=564us
圖中R60是當按鍵按下的一瞬間，電容需要放電，如果沒有這個電阻，會產生很大的電流產生電磁干擾，降低系統的穩定性，故加了這個電阻給電容放電保持系統的穩定。

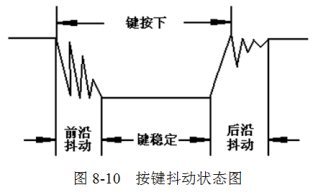

按鍵消抖的更優方法1：
http://www.360doc.com/showweb/0/0/782209534.aspx（在此網址有詳細介紹，這里只作簡短介紹）


單片機源程序：

  2.     /*————備注：———————*
  3.     平臺：Keil4  STC89C52RC
  4.     功能：
  5.     作者：西片
  6.     聯系方式：18724145220@163.com
  7.     日期：2018/ /
  8.     備注: 晶振12MHz
  9.           更有效率的消抖方法
  10.     *——————————————————*/
  11.
  12.
  13. //====頭文件定義===*
  14. #include<reg52.h>
  15. #include<intrins.h>
  16. //=================*
  17.
  18.
  19. //====宏定義=======*
  20. #define uchar unsigned char
  21. #define uint unsigned int
  22. //=================*
  23.
  24.
  25. //====引腳說明=====*
  26. sbit LSA=P2^2;
  27. sbit LSB=P2^3;
  28. sbit LSC=P2^4;
  29. sbit key1=P1^7;//將矩陣鍵盤變?yōu)楠?dú)立按鍵，讓第一行的按鍵左端均為低電平，然后通過列的一個高低電平判斷按鍵是否按下
  30. sbit KEY=P1^3;//第一個按鍵對應的列
  31. //=================*
  32.
  33. bit KeySta=1;//按鍵狀態標志位
  34.
  35. //====全局變量=====*
  36. //=================*
  37.
  38.
  39. //====編碼數組=====*
  40. uchar code smgduan[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
  41.                          0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x00};//0~F,加無顯示碼
  42. //=================*
  43.
  44.
  45. //====定時器0設定==*
  46. void SetT0()
  47. {
  48.      TMOD=0x01;
  49.      TH0=0xf8;
  50.      TL0=0x30;
  51.      EA=1;
  52.      ET0=1;
  53.      TR0=1;
  54. }
  55. //=================*
  56.
  57.
  58. //====要添加的函數=*
  59. //=================*
  60.
  61.
  62. //====主函數=======*
  63. void main()
  64. {
  65.      bit backup = 1;//備份上一次的狀態，判斷狀態是否變化，和怎樣變化。從0到1表示已經松開，從1到0表示在按下
  66.      uchar cnt=0;
  67.      LSA=0;
  68.      LSB=0;
  69.      LSC=0;//點亮第一個數碼管（最右邊的）
  70.      key1=0;
  71.      P0=smgduan[cnt];
  72.      SetT0();
  73.      while(1)
  74.      {
  75.          if(KeySta != backup)
  76.         {
  77.              if(backup == 0) //從0到1的變化表示按鍵已經松開，可以執行操作
  78.              {
  79.                  cnt++;
  80.                  if(cnt >= 16)
  81.                  {
  82.                      cnt = 0;
  83.                  }
  84.                  P0 = smgduan[cnt];
  85.              }
  86.              backup = KeySta;//記錄上一次的狀態留作下一次的對比
  87.         }
  88.      }
  89. }
  90. //=================*
  91.
  92.
  93. //====定時器0中斷==*
  94. void Timer0()interrupt 1
  95. {
  96.      static uchar keybuf = 0xFF;//定義一個靜態變量以記錄按鍵8次狀態是否都相同，相同則為穩定態，認定不是抖動。按鍵掃描緩沖區，保存一段時間內的掃描值。
  97.
  98.      TH0=0xf8;//每2ms刷新一次狀態記錄，刷新8次即可得到一個字節（8次）的狀態（由于人按下按鍵的最快時間一般不低于20ms,所以16ms可以滿足檢測）
  99.      TL0=0x30;
  100.
  101.     keybuf = (keybuf <<1) |KEY;//移位加或進行狀態記錄
  102.     if(keybuf == 0x00)//八位全為0為按下轉態
  103.     {
  104.         KeySta = 0;
  105.     }
  106.     else if(keybuf == 0xFF)//八位全為1認為彈起狀態
  107.     {
  108.         KeySta = 1;
  109.     }
  110.     else//其余情況KeySta不變，認為抖動狀態
  111.     {
  112.     }
  113.
  114. }
  115. //=================*
復制代碼

完整的Word格式文檔51黑下載地址：
08-單片機最小系統和消抖.docx (222.77 KB, 下載次數: 10)
