設置AD18鼠標移動到某一段銅膜走線后該走線所在網絡走線全部高亮

ID:159395 · 發表于 2018-10-9 15:41

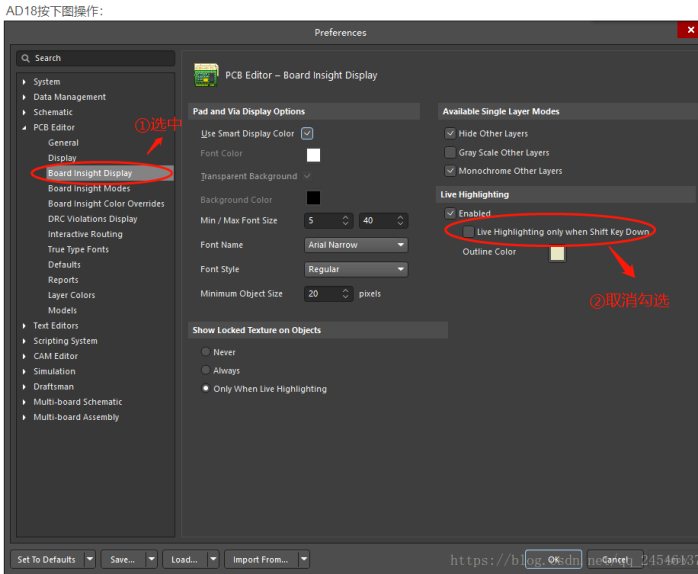

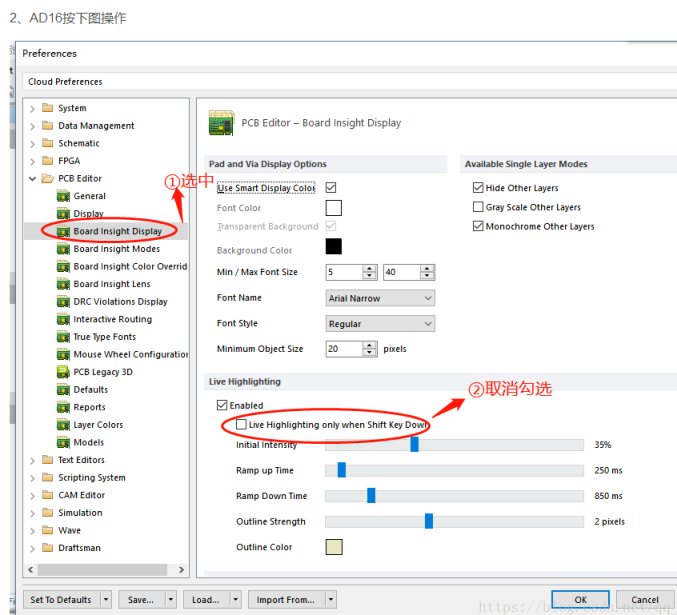

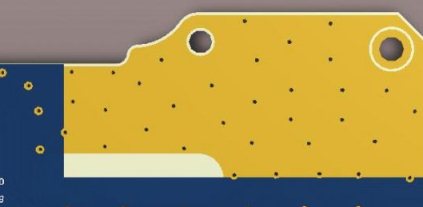

Altium Designer 16及AD18鼠標移動到某一網絡后該自動高亮設置方法

1、進入軟件后切換為英文輸入法，按快捷鍵O、P

在PCB編輯區中怎樣選中高亮一個網絡：ctrl+點擊左鍵。清除選中高亮：shift+c

怎樣在PCB板某一區域不覆蓋綠漆：在top solder 或bottom solder-----放置----fill或solid region----畫出一個區域。

AD18在機械1層畫板框，不是在keepout層畫板框。
