51單片機交通燈系統設計(流程框圖+硬件+源碼)

ID:410059 · 發表于 2018-10-15 17:21

這是老師要求做的項目，現在已經做好了，沒有什么大問題。

一, 設計要求與方案論證

1.1設計要求：

1.1.1基本要求：

１、東西方向、南北方向均有紅、黃、綠三種信號燈，初始紅燈30秒，黃燈閃爍3秒，綠燈30秒，東西方向紅燈時刻，南北方向綠燈，南北方向綠燈，東西方向紅燈；

２、按鍵調節與控制功能，通過按鍵，可以控制某一個方向長時間綠燈，另一個方向長時間紅燈；通過按鍵可以控制某一個方向的紅燈時長，比如調整東西方向紅燈40秒，綠燈20秒，于此同時，南北方向紅燈20秒，綠燈40秒。

３、夜間模式按鈕按下，所有方向顯示黃燈閃爍

４、實時提醒燈亮的剩余時間

1.1.2拓展部分：

目前還沒拓展

1.2系統基本方案選擇和論證：

1.2.1單片機芯片的選擇方案和論證：

STC公司生產的8051內核，CMOS工藝；

1.2.2數碼管顯示模塊的選擇方案和論證：

選擇的是共陽的數碼管，單片機的驅動能力不是很強，故此選擇共陽數碼管；。

1.2.3Led燈的選擇方案與論證：

通過一個Led燈的電流大約是10ms。

1.3 電路設計最終方案

2.1 表數的產生由定時器T0產生

TH0=0xFC；TL0=0x67；每1ms中斷一下，對整個項目的標志量改變一下它的值。

2.2 略；

3.1 電路設計框圖

3.2系統硬件描述

主要的硬件是89C51這個芯片進行輸入輸出控制。

3.3主要單元電路的設計

3.3.1單片機主控模塊的設計

3.3.2數碼管模塊的設計

3.3.3Led燈模塊的設計

3.3.4電源穩壓模塊

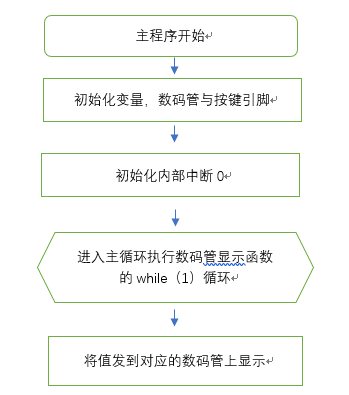

4.1程序流程框圖

4.2 數碼管模塊流程圖

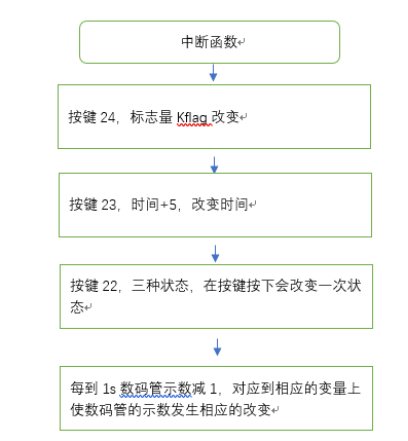

4.3 按鍵調整模塊設計框圖

5.1 測試儀器

萬能表對是否導通，是否短路進行檢測。

5.2軟件測試平臺 Keil C51

5.3 硬件測試

5.3.1 顯示模塊測試

5.4 測試結果分析與結論

5.4.1測試結果分析

已經可以實現上述功能。

5.4.2測試結論

測試已經完成，已經可以實現了要求的功能。

作品總結

在這一次的作品制作過程中對萬用表，c語言，Proteus的使用更加的得心應手，更加的熟練。

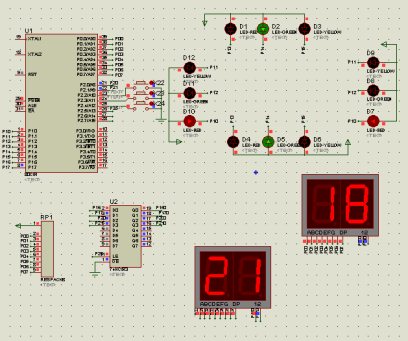

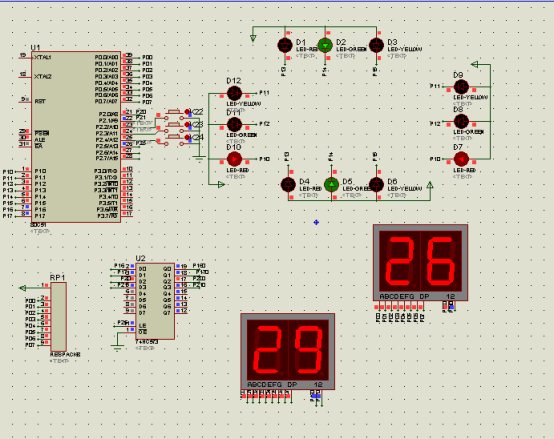

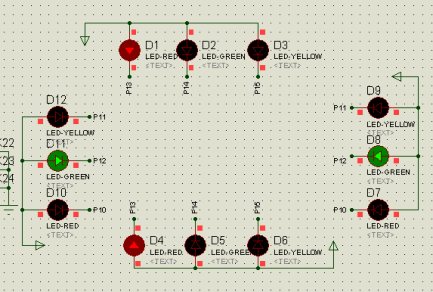

附錄一：系統電路圖

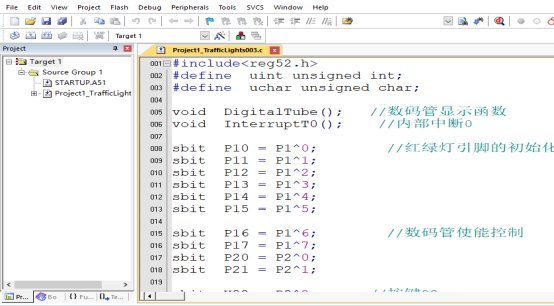

附錄二：系統C程序

#include<reg52.h>
#define uint unsigned int;
#define uchar unsigned char;
void DigitalTube(); //數碼管顯示函數
void InterruptT0(); //內部中斷0
sbit P10 = P1^0; //紅綠燈引腳的初始化
sbit P11 = P1^1;
sbit P12 = P1^2;
sbit P13 = P1^3;
sbit P14 = P1^4;
sbit P15 = P1^5;
sbit P16 = P1^6; //數碼管使能控制
sbit P17 = P1^7;
sbit P20 = P2^0;
sbit P21 = P2^1;
sbit K22 = P2^2; //按鍵22
sbit K23 = P2^3;
sbit K24 = P2^4;
sbit dula = P2^5;
uint LedBuf[10] = {
0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,
0x80,0x90
}; //0~9的數字顯示共陽
uint Kflag = 1; //按鍵24的標志
uint LedNumNS = 27; //南北的數字顯示
uint LedNumEW = 30; //東西的數字顯示
uint i = 0;
uint j = 0;
uint j1 = 0;
uint k = 0;
uint g = 0;
uint z = 0; //計數及狀態的變量
uint LedTime1 = 30;
uint LedTime2 = 27;
uint LedTime3 = 30;
uint LedTime4 = 27;
uint Kf22 = 1; //按鍵前一個狀態的值
uint Kf23 = 1;
uint Kf24 = 1;
uint KSta24 = 1; //按鍵的當前值
uint KSta23 = 1;
uint KSta22 = 1;
uchar Kflag22 = 0; //按鍵22的switch函數參數
void main()
{
EA = 1; //開總中斷
ET0 = 1; //開內部中斷0
TR0 = 1;
TMOD = 0x01; //方式1
TH0 = 0xFC;
TL0= 0x67; //1ms中斷
P1 = 0xEE; //
while(1)
{
DigitalTube(); //數碼管顯示
}
}
void InterruptT0() interrupt 1
{
TH0 = 0xFC;
TL0 = 0x67; //1ms中斷
i++;
k++;
KSta24 = K24; //按鍵K24 夜間模式
if(Kf24 != KSta24) //按鍵有動作
{
if(Kf24 == 1) //按鍵按下
{
Kflag = !Kflag;
}
Kf24 = KSta24;
}
KSta23 = K23; //按鍵K23 增減時長
if(Kf23 != KSta23) //按鍵有動作
{
if(Kf23 == 1) //按鍵按下
{
// LedTime = LedTime +2;
LedTime1 = LedTime1 +5; //32 34 36 38 30
LedTime2 = LedTime2 +5; //25 23 21 19 17
LedTime3 = LedTime3 +5;
LedTime4 = LedTime4 +5;
if(LedTime1 >=60)
{
LedTime1 = 10;
LedTime2 = 7;
LedTime3 = 10;
LedTime4 = 7;
}
LedNumEW = LedTime1;
LedNumNS = LedTime2;
}
Kf23= KSta23;
}
KSta22 = K22; //按鍵K22 某方向長時間紅燈
if(Kf22 != KSta22) //按鍵有動作
{
if(Kf22 == 1) //按鍵按下
{
Kflag22 ++;
if(Kflag22>= 3)
{
Kflag22 = 0;
}
switch(Kflag22)
{
case 1:
LedTime1 = 50;
LedTime2 = 47; //case2
LedTime3 = 20;
LedTime4 = 17; //case1
LedNumEW = LedTime1;
LedNumNS = LedTime2;
break;
case 2:
LedTime1 = 20;
LedTime2 = 17; //case2
LedTime3 = 50;
LedTime4 = 47; //case1
LedNumEW = LedTime1;
LedNumNS = LedTime2;
break;
case 0:
LedTime1 = 30;
LedTime2 = 27;
LedTime3 = 30;
LedTime4 = 27;
LedNumEW = LedTime1;
LedNumNS = LedTime2;
break;
}
}
Kf22 = KSta22;
}
if(j >= 200)
{
j = 0;
j1++;
}
if(i >= 1000)
{
i = 0;
LedNumNS--; //27
LedNumEW--; //30
switch(g)
{ //剛開始東西紅南北綠
case 0: //********2
if(LedNumEW == 3) //*****3
{
P14 = ! P14; //綠燈滅
if(Kf24 == Kflag) P15 = ! P15; //黃燈亮
LedNumNS = 3;
}
if(LedNumEW == 0)
{
LedNumNS = LedTime3; // 30東西綠南北紅的時間
LedNumEW = LedTime4; // 27
P12 = ! P12; //東西綠燈亮
P10 = ! P10; //東西紅燈滅
P13 = ! P13; //nanbei紅燈亮
if(Kf24 == Kflag)
P15 = ! P15; //南北黃燈滅
g = 1;
}
break;
case 1: //******4
if(LedNumNS == 3) //黃燈亮
{
P12 = !P12;
P11 = !P11;
LedNumEW = 3;
}
if(LedNumNS == 0) //********5
{
LedNumEW = LedTime1;//重新賦值
LedNumNS = LedTime2;
if(Kf24 == Kflag) P11 = !P11; //南北黃燈滅
P10 = !P10; //dongxi紅燈亮
P14 = !P14;
P13 = !P13;
g = 0;
}
break;
}
if(Kf24 != Kflag) //夜間模式
{
if(j1 % 2 == 0)
{
P11 = ! P11;
P15 = ! P15;
} //所有方向黃燈閃爍
}
}
}
void DigitalTube() //數碼管
{
switch(z)
{
case 0: //第一個數碼管顯示數字
P0 =0xFF; //防止數字顯示混亂
dula = 1;
P0 = LedBuf[LedNumEW / 10]; //十位
P20 = 0;
P17 = 0;
P21 = 0;
P16 = 1;
dula = 0;
z++;
break;
case 1: //第二個數碼管亮
P0 =0xFF;
dula = 1;
P0 = LedBuf[LedNumEW % 10]; //個位
P16 = 0;
P20 = 0;
P21 = 0;
P17 = 1;
dula = 0;
z++;
break;
case 2: //第三個數碼管亮
P0 =0xFF;
dula = 1;
P0 = LedBuf[LedNumNS / 10]; //十位
P21 = 0;
P16 = 0;
P17 = 0; //關閉2
P20 = 1; //使能第3個數碼管
dula = 0;
z++; //進入3
break;
case 3: //第四個數碼管亮
P0 =0xFF;
dula = 1;
P0 = LedBuf[LedNumNS % 10]; //個位
P20 = 0; //第三個關閉
P16 = 0;
P17 = 0;
P21 = 1; //使能第四個數碼管
dula = 0;
z = 0; //進入0
break;
default:break;
}
}

復制代碼

完整的Word格式文檔51黑下載地址：

項目報告說明書.docx (239.11 KB, 下載次數: 293)
