近年以來Altium 公司在 Altium Designer 6 系列以后中不斷加強了三維的顯示能力,可以幫助PCB 工程師更直觀進行PCB 設計。
Altium Designer 的 3D PCB 設計其實說起來比較簡單:在原有的2D庫元件的基礎上添加3D模型就可以了。其它如布局、布線,和2D PCB板的設計完全一樣。
那3D 模型怎么來呢?有以下3 種來源
1、 用 AD 自帶的 3D Body,建立簡單的 3D 模型;
2、 去相關網站供應商處下載3D模型。導入3D Body
3、 SolidWorks 等專業三維軟件來建立;
(在此推薦一個好的網站:http://www.3dcontentcentral.cn/default.aspx )
下載附件
2018-10-19 00:12 上傳
下載附件
2018-10-19 00:12 上傳
3、 首先確定Mechanical層打開,因?yàn)?3D Body只有在 Mechanical層有效放置成功。
自己繪制的3D 庫,只能放置在機械1層:在2D顯示模式下看到的是:2D封裝絲印上覆蓋紅色矩形。切換到3D顯示
模式時,可以看到立體圖形。而從網上下載的step 3D庫零件,在2D顯示模式下只看到普通的PCB封裝,看不到普
通封裝絲印上覆蓋的紅色矩形。切換到3D顯示模式時,可看到逼真的立體圖像。因此還是從網上下載step 3D庫文
件效果最好。

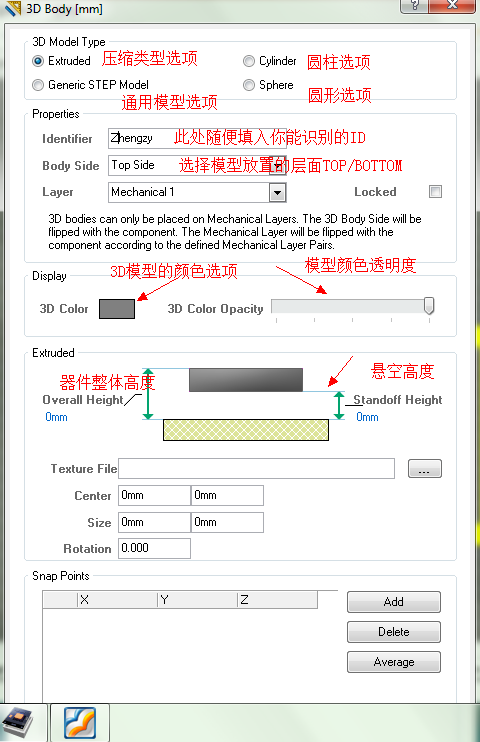

4、 之后執行Place——Place 3D Body 會出現以下對話框
下載附件
2018-10-19 00:13 上傳
5、 此處手工設置的話一般選擇,壓縮類型/圓柱選項/圓形選項。
6、 按照上圖設置好你想要的參數,點擊OK。

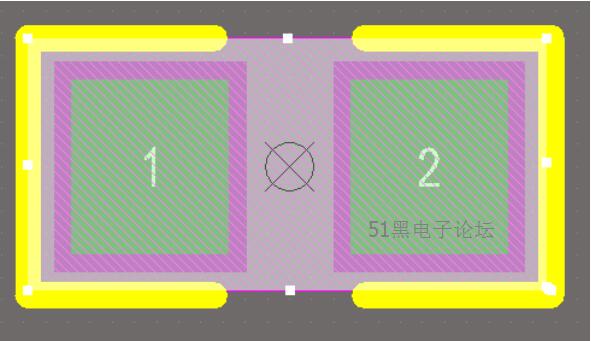

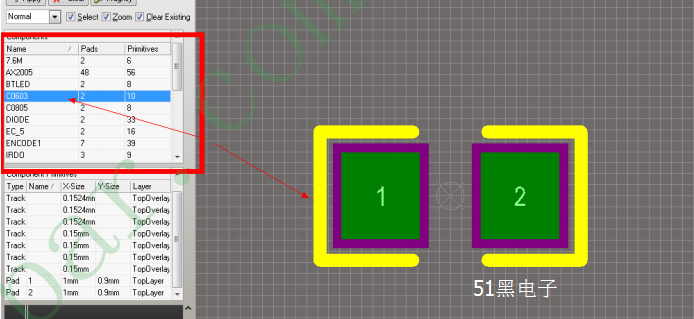

7、 按照實際尺寸繪制0603 的邊框大小,如下圖:繪制好的網狀范圍及為0603 的實際尺寸,此處為了方便講說尺寸隨便定義好了,O(∩_∩)O~。
下載附件
2018-10-19 00:13 上傳

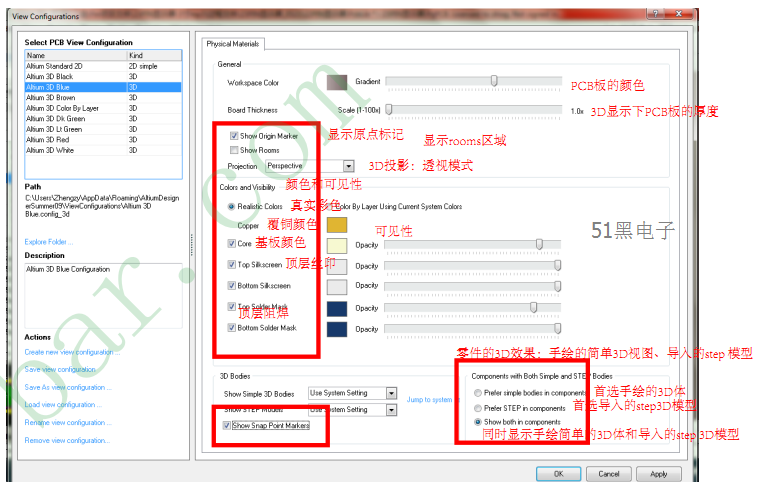

8、按 L鍵,彈出顯示設置面板:見下圖。選擇 3D 模式
下載附件
2018-10-19 00:14 上傳

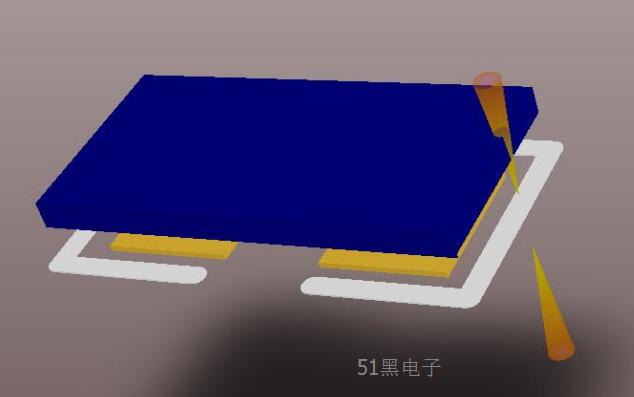

9、 把普通的2D PCB封裝庫升級到了3D封裝庫,點選 3D 視圖或【快捷鍵 3】,顯示效果如下圖
下載附件
2018-10-19 00:14 上傳

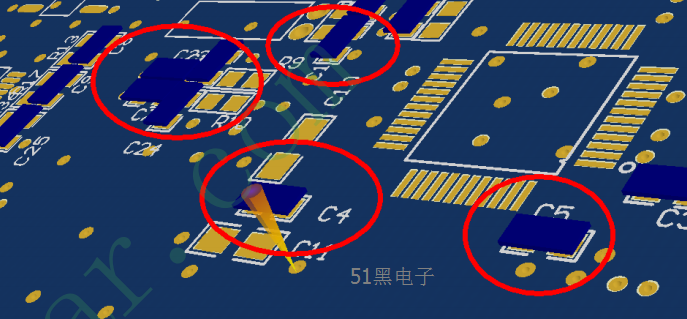

10、 庫建好后Updata,把庫更新到PCB中,可以看到如下效果
下載附件
2018-10-19 00:15 上傳
11、對于一些異型的3D模型,比如屏蔽罩,此時可以利用AD中多邊形閉合圖形自動生成3D Body。
A、 新建一個空白庫

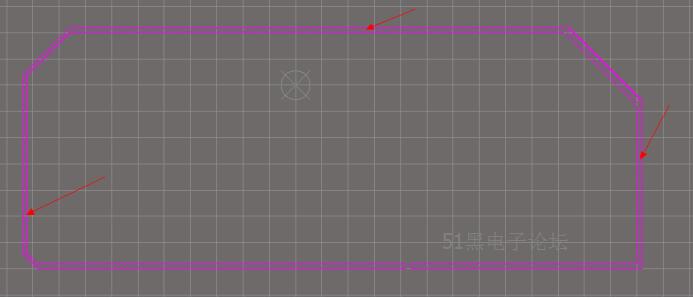

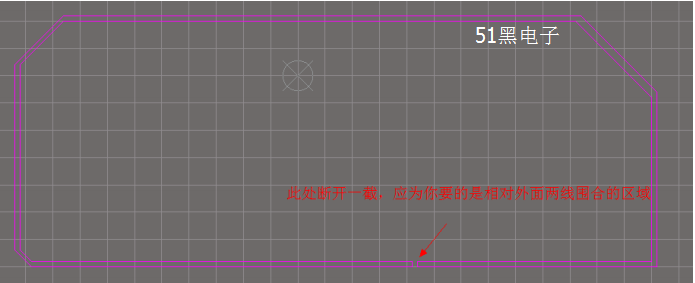

B、 繪制一個封閉的異形框,如圖:
下載附件
2018-10-19 00:15 上傳

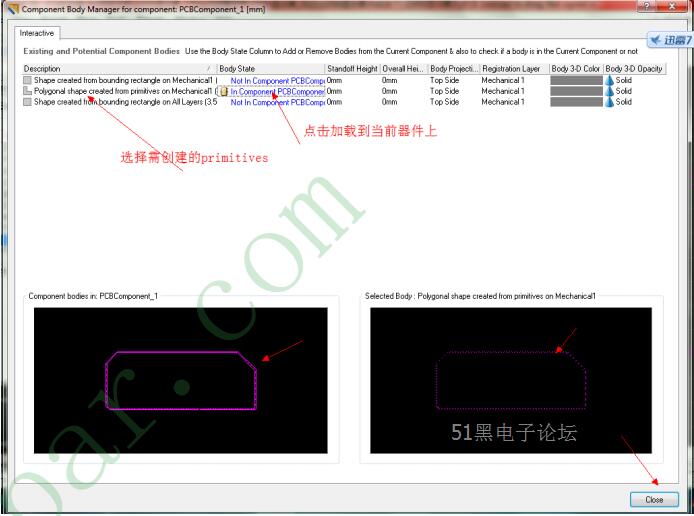

C、 在pcblib庫編輯器下,執行 Toos——Manage 3D Bodies for current compoent D、 之后設置以下對話框
下載附件
2018-10-19 00:15 上傳
E、 效果如下圖:陰影區域即為創建的3D body
下載附件
2018-10-19 00:16 上傳
F、 雙擊陰影區域設置相關高度參數即可。3D視圖下顯示效果:
下載附件
2018-10-19 00:16 上傳
二、從有關網站供應商處下載 3D 模型。導入 3D Body
1、點擊打開網站 http://www.3dcontentcentral.cn/default.aspx

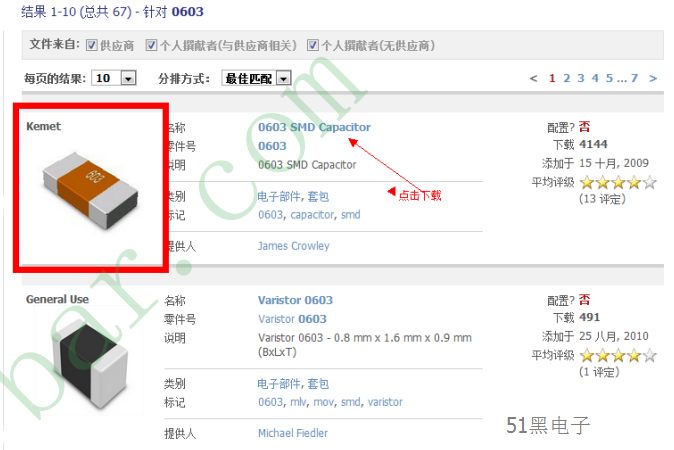

2、搜索你想要的器件 3D 模型,此處還是以 0603 為例。
3、選擇需要的模型下載,下載格式選擇.step 格式的
下載附件
2018-10-19 00:17 上傳

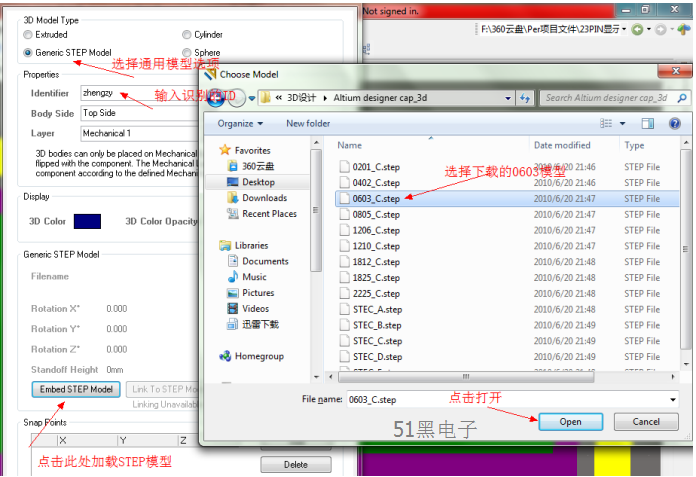

4、下載之后我們步驟又跳第一種方法的第4 步,執行 Place——Place 3D Body
會出現以下對話框
下載附件
2018-10-19 00:17 上傳
5、 按照上圖設置好你想要的參數,點擊OK。放置到相應的焊盤位置
下載附件
2018-10-19 00:18 上傳

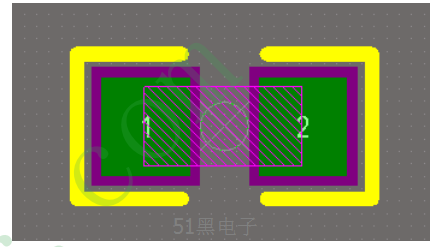

左圖是在2D顯示模式下,圖中粉色帶斜紋的矩形就是3D step模型庫零件,切換到3D顯示模式時,看到的就是立體零件。

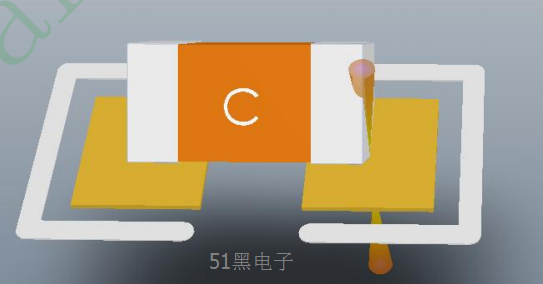

6、切換到3D視圖
下載附件
2018-10-19 00:18 上傳

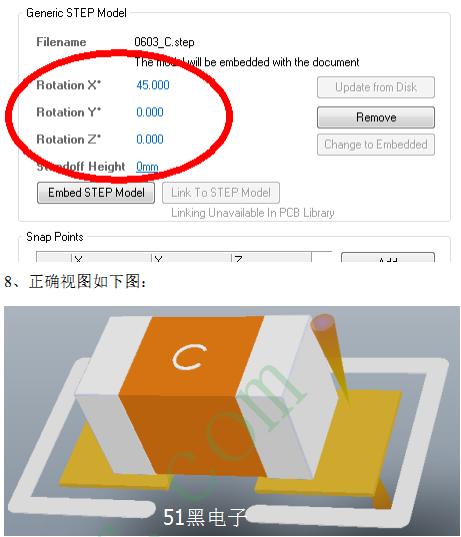

7、此時我們可以看到,模型斜掉了,需要我們進行手工調整:3D視圖下雙擊模型出現之前palce 3D Body的對話框,可以調整dx ,dy, dz,的坐標直到模型放置正確。
下載附件
2018-10-19 00:19 上傳

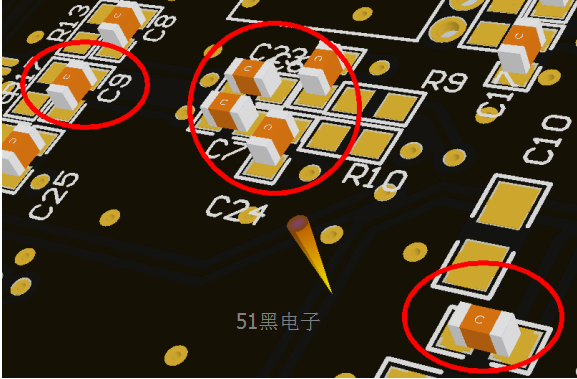

9、庫建好后Updata,把庫更新到PCB中,可以看到如下效果
下載附件
2018-10-19 00:20 上傳
三、SolidWorks 等專業三維軟件來建立3D Body;
一些復雜的3D Body 我們可以利用第三方軟件進行創建。保存為格式.step格式之后,直接用第二種方法導入即可,如何利用Solidworks創建三維模型,此處就不再介紹了。
